Радио датчик RSS260-LSTM12-4-0,25M-AS

Код: 103014763
В наличии
Рекомендация (привод)
RST260-1
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Универсальное кодирование с помощью технологии RFID
  • Датчик безопасности, электронный
  • Корпус из термопластика
  • Маленький корпус, большое расстояние переключения
  • Класс защиты IP65/IP67
Характеристики
Аксессуар
Рекомендация (привод)
RST260-1
Данные для заказа
EAN (европейский артикул)
4030661507613
Артикул (номер заказа)
103014763
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
RSS260-LSTM12-4-0,25M-AS
Примечание (Пропускная способность)
Currently not available!
Уведомление
Currently not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) green/red LED (AS-i Duo LED):Supply voltage / communication error / slave address = 0 / periphery error detected / Tamper protection time active(2) yellow LED: device condition (enabling status) / hysteresis signal / device error
Классификация безопасности
Время миссии
20 Year(s)
Значение PFD
6.89 x 10⁻⁵
Значение ПФХ
3.93 x 10⁻¹⁰ /h
Категория
4
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e

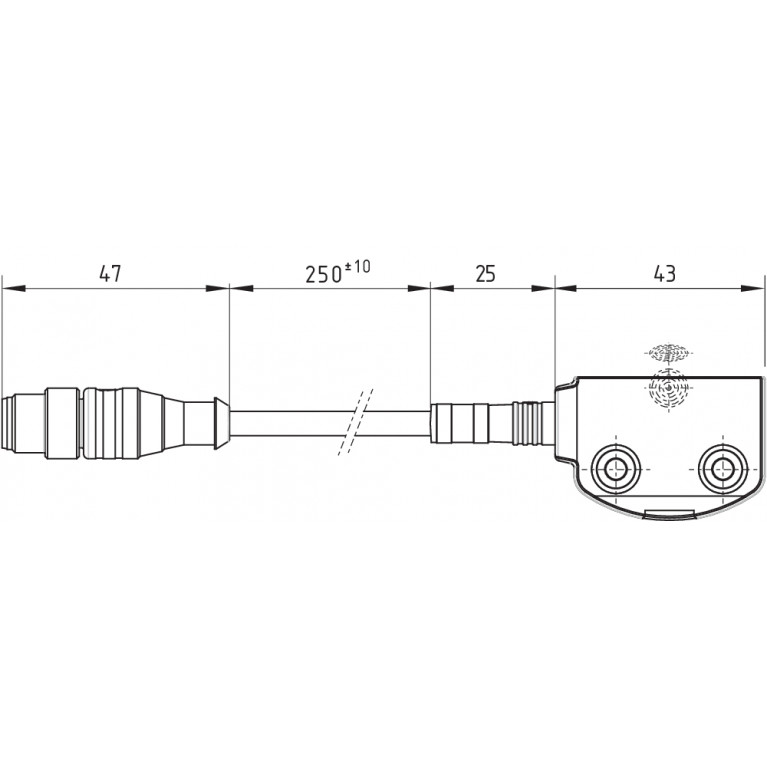

Механические данные – Размеры
Высота датчика
29.5 mm
Длина датчика
18 mm
Ширина датчика
40 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ», боковая
6 mm
Гарантированная дистанция переключения «ВКЛ», фронтальная
10 mm
Гарантированная дистанция переключения «ВЫКЛ», боковая
15 mm
Гарантированная дистанция переключения «ВЫКЛ», фронтальная
18 mm
Гистерезис (дистанция переключения), максимум
2 mm
Расстояние переключения Sn
12 mm9 mm (in case of approach from side)
Точность повторения R
0.5 mm
Механические данные – техника подключения
Длина кабеля
0.25 m
Прекращение действия
Connecting cable with M12 connector, straight, 4-pole
Назначение выводов
ПИН-код 1
AS-Interface +
ПИН-код 2
n.c. (≤ 30 VDC)
ПИН-код 3
AS-Interface -
ПИН-код 4
n.c. (≤ 30 VDC)
Общие данные
Вес брутто
82 g
Время реакции, максимальное
100 ms
Кодирование
Universal coding
Материал корпуса
Thermoplastic hotmelt
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN IEC 62026-2EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Кодирование
Yes
Количество направлений действия
2
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание (комплект поставки, количество и тип)
Actuator incl. mounting plate
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaWFCCANATEL
Условия окружающей среды
Класс защиты
III
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
2,000 ms
Частота переключения, максимальная
1 Hz
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
100 mA
Номинальное рабочее напряжение
18 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-0.B.F.E
AS-i, ID-код
0xB
AS-i, ID-код1
0xF
AS-i, ID-код2
0xE
AS-i, код ввода-вывода
0x0
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Actuator in
Биты параметров AS-i, P1
Enabling inhibit (tamper protection time) active (FID))
Биты параметров AS-i, P2
No function
Биты параметров AS-i, P3
Internal device error (FID)
Версия AS-i
V 2.1
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0… DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
Спецификация AS-i
Safety-Slave
