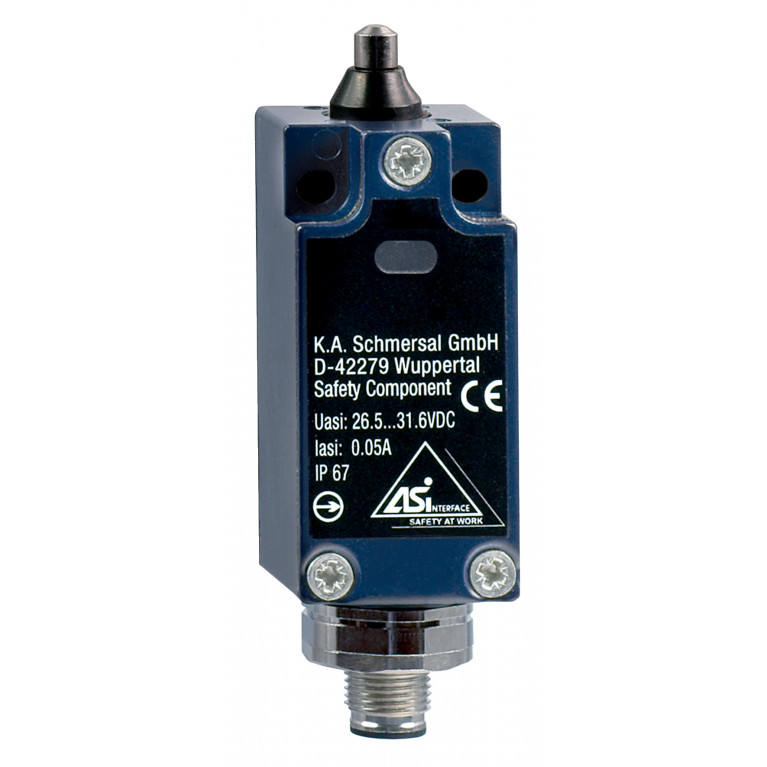

Позиционный выключатель TR 235 ST-AS

Код: 101213945
В наличии
EAN (европейский артикул)
4030661404202
Артикул (номер заказа)
101213945
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TR 235 ST-AS
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем AS-интерфейса M12
  • Металлический корпус
  • Широкий выбор альтернативных приводов
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • 30 мм х 63,5 мм х 30 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50047
  • Светодиод AS-интерфейса и индикатор состояния
  • Интегрированный AS-интерфейс
  • Подходит для AS-i Power24.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661404202
Артикул (номер заказа)
101213945
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TR 235 ST-AS
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED yellow: Channel 1 / AS-i SaW Bit 0.1(2) LED green-red (AS-i Duo LED):Supply voltage / Communication error / Slave address = 0(3) LED yellow: Channel 2 / AS-i SaW Bit 2.3
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
1.14 x 10⁻⁶ /h
Категория
1
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Значение ПФХ
1.01 x 10⁻⁷ /h
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные

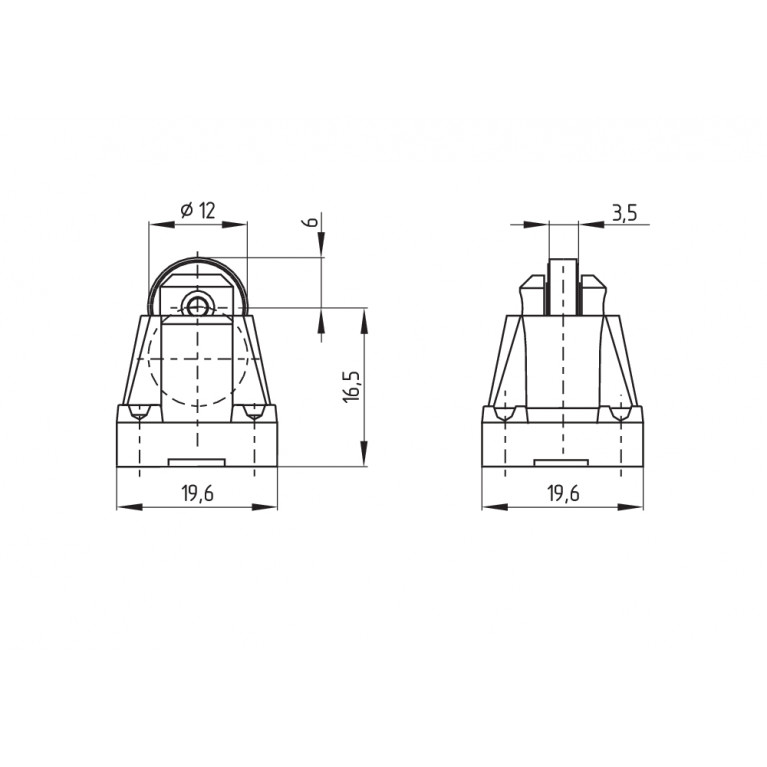

Исполнительный элемент

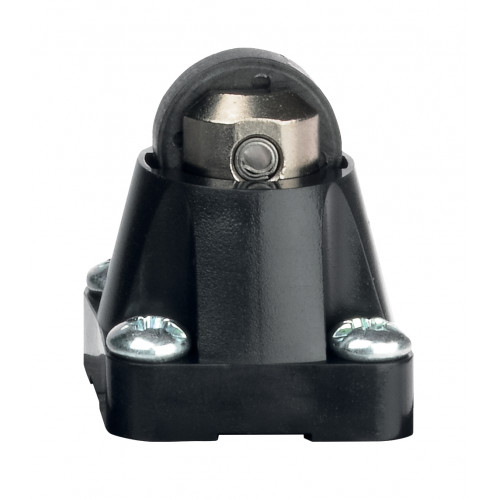

Roller plunger
Механическая долговечность, минимум
1,000,000 Operations
Положительное усилие разрыва, минимум
19 N
Скорость срабатывания, максимальная
1 m/s
Усилие срабатывания, минимум
9 N

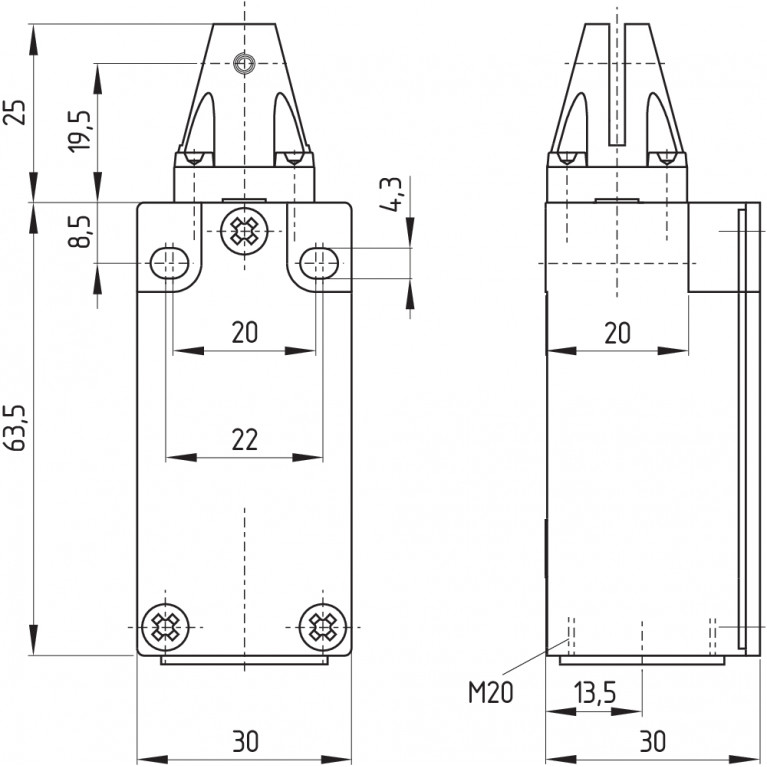

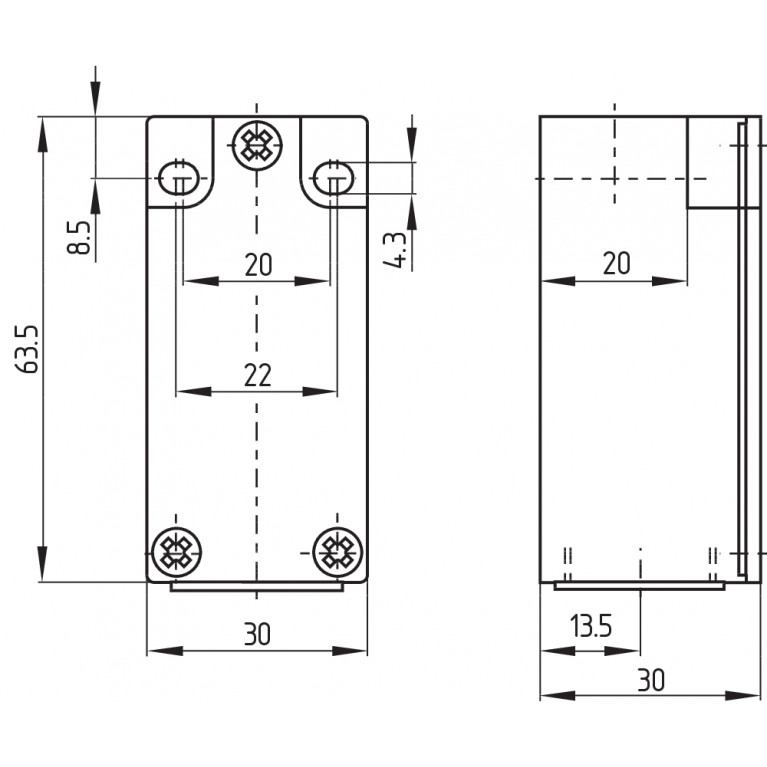

Механические данные – Размеры
Высота датчика
106 mm
Длина датчика
30 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Материал разъема (электрического)
Metal film
Прекращение действия
Connector plug M12, 5-pole, can be rotated

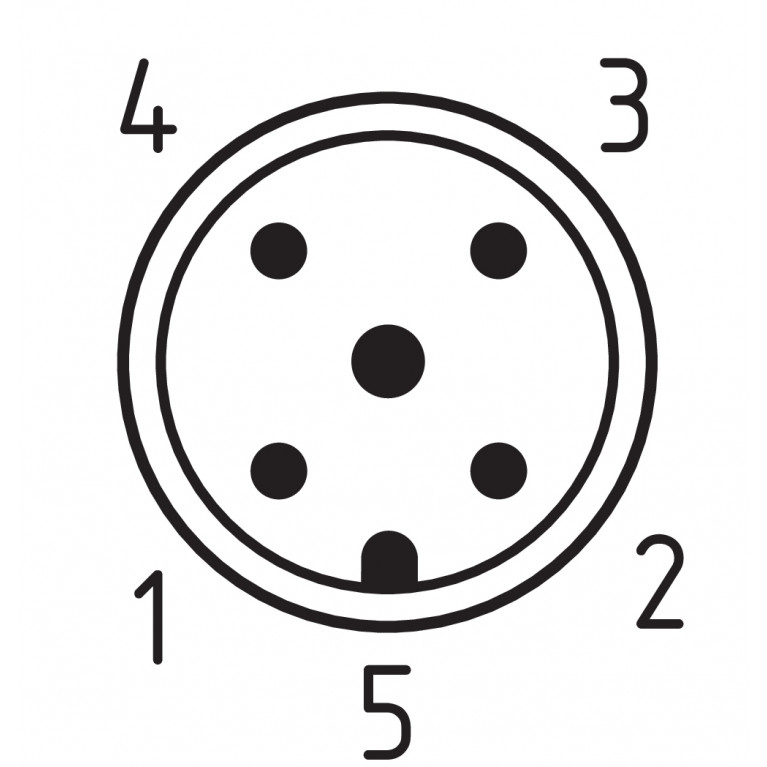

Назначение выводов
ПИН-код 1
AS-Interface +
ПИН-код 2
n.c.
ПИН-код 3
AS-Interface -
ПИН-код 4
n.c.
ПИН-код 5
Functional earth connection
Общие данные
Вес брутто
195 g
Материал корпуса
Metal, zinc die-cast
Материал покрытия корпуса
painted
Стандарты
EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Тип корпуса
Norm construction design
Тип привода по EN 50047
c
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
Количество контактов безопасности
2
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaW
Условия окружающей среды
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm / 5 g
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные

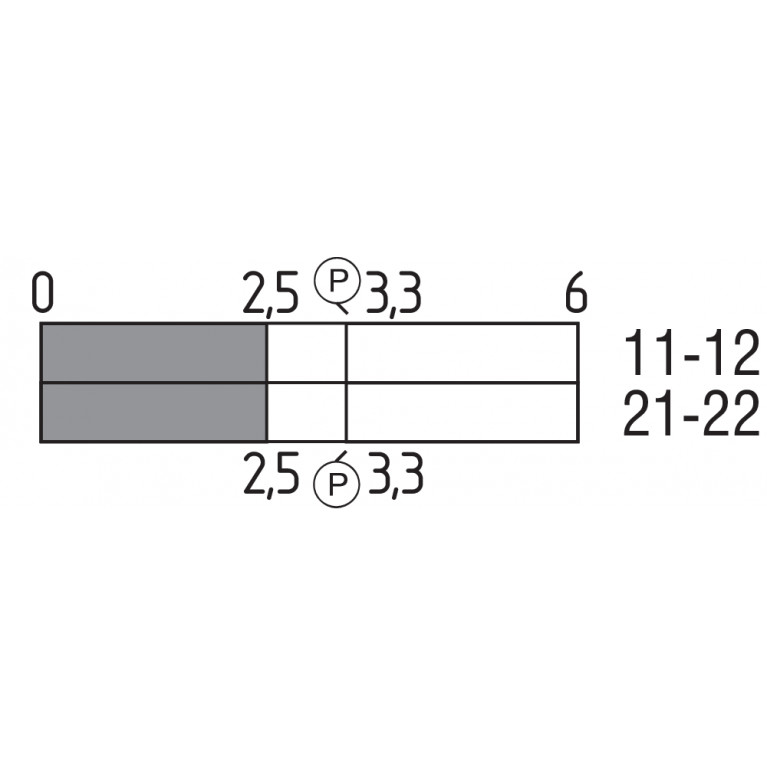

Переключающий элемент
Opener (NC)
Потребление тока
50 mA
Принцип переключения
Slow action
Частота переключения
5,000 /h
Электрические данные — AS-интерфейс
Номинальное рабочее напряжение
18 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-0.B.F.F
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Channel 2 switched
Биты параметров AS-i, P1 ... P3
No function
Версия AS-i
V 3.0
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0… DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
