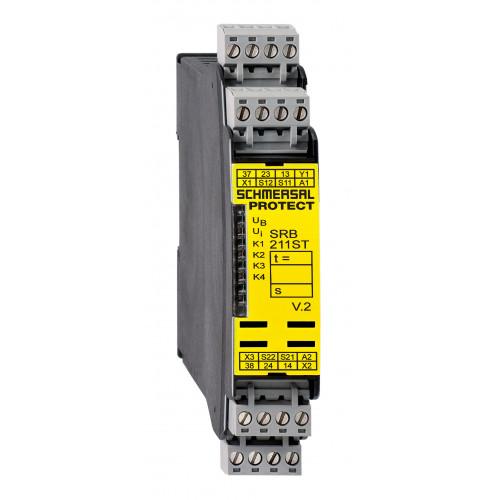

Реле безопасности SRB211ST (V2)

Код: 101208309

В наличии

Mission time

2,00 х 10⁻⁷/ч

Safety Integrity Level (SIL), Stop 0, suitable for applications in

2,00 х 10⁻⁸/ч

PFH value, Stop 1

20 лет)

Common Cause Failure (CCF), minimum

Safety Integrity Level (SIL), Stop 1, suitable for applications in

5,30 х 10⁻⁵

PFH value, Stop 0

PFD value

Цена: 49 128,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

2 контакта безопасности, СТОП 0; 1 предохранительный контакт, СТОП 1
1 сигнальный выход
Подходит для обработки сигналов выходов контактных датчиков.
Подходит для обработки сигналов выходов, подключенных к потенциалам (AOPD), например, световых решеток/завес безопасности.

Характеристики

Mission time

2,00 х 10⁻⁷/ч

Safety Integrity Level (SIL), Stop 0, suitable for applications in

2,00 х 10⁻⁸/ч

PFH value, Stop 1

20 лет)

Common Cause Failure (CCF), minimum

Safety Integrity Level (SIL), Stop 1, suitable for applications in

5,30 х 10⁻⁵

PFH value, Stop 0

PFD value

Другие данные

Примечание (приложения)

Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtain

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1Internal operating voltage UiPosition relay K3/K4

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

22.5 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

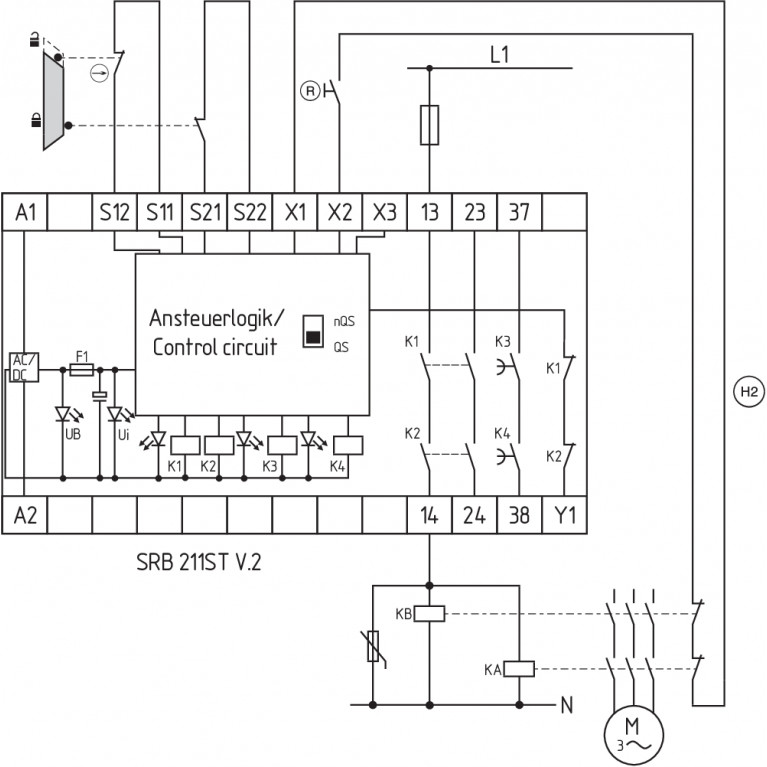

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals X1/X3. If the feedback circuit is not required, establish a bridge.Input level: The example shows a 2-channel control of a guard door monitoring with two position switches, whereof one with positive break, external reset button (R) and feedback circuit (H2).The control recognises cross-short, cable break and earth leakages in the monitoring circuit.For 1-channel control, connect NC contact to S11/S12 and bridge S12/S22Connect potential p-type outputs of safety light grids/curtains to S12/S22. The devices must have the same reference potential.The safety enabling circuit 37/38 conforms to EN 60204-1 for STOP Category 1. The safety enabling circuits 13/14 and 23/24 conform to EN 60204-1 for STOP Category 0.F1 = Hybrid fuse

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10...55 Hz, Amplitude 0.35 mm, ± 15 %

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

20 ms

Задержка включения при автоматическом запуске, максимум, обычно

250 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

30 ms

Задержка отключения в случае сбоя питания, обычно

80 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgSn0, Ag-Ni, self-cleaning, positive drive

Номинальное переменное напряжение для органов управления при мин

20.4 VDC

Номинальное переменное напряжение органов управления, 50 Гц, не

20.4 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

20.4 VAC

Номинальное рабочее напряжение

24 VDC

Номинальное управляющее напряжение постоянного тока, не более

28.8 VDC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

26.4 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

26.4 VAC

Потребление электроэнергии

5.9 VA

Примечание (контактное сопротивление)

in new state

Пульсации напряжения

10 %

Рабочее напряжение

24 VAC -15 % / +10 %24 VDC -15 % / +20 %

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

6 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

3 A

Ток, категория применения DC-13

2 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровой выход

Напряжение, категория применения DC-12

24 VDC

Ток, категория применения DC-12

0.1 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
