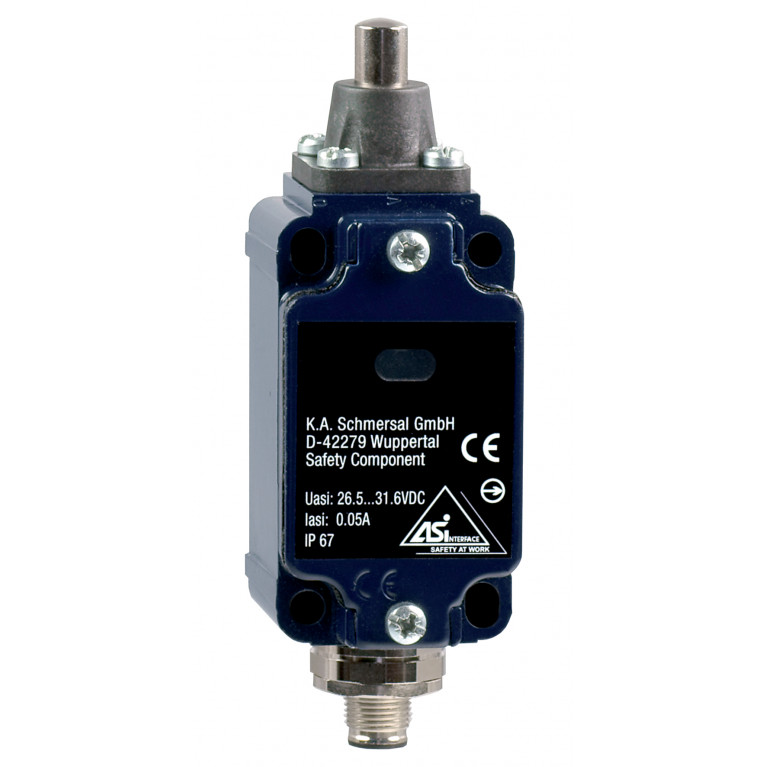

Позиционный выключатель TR 335 ST-AS

Код: 101213983
В наличии
EAN (европейский артикул)
4030661404189
Артикул (номер заказа)
101213983
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TR 335 ST-AS
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем AS-интерфейса M12
  • Металлический корпус
  • Широкий выбор альтернативных приводов
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • 40,5 мм х 96 мм х 38 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50047
  • Светодиод AS-интерфейса и индикатор состояния
  • Интегрированный AS-интерфейс
  • Подходит для AS-i Power24.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661404189
Артикул (номер заказа)
101213983
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
TR 335 ST-AS
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED yellow: Channel 1 / AS-i SaW Bit 0.1(2) LED green-red (AS-i Duo LED):Supply voltage / Communication error / Slave address = 0(3) LED yellow: Channel 2 / AS-i SaW Bit 2.3
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
1.14 x 10⁻⁶ /h
Категория
1
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Значение ПФХ
1.01 x 10⁻⁷ /h
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные

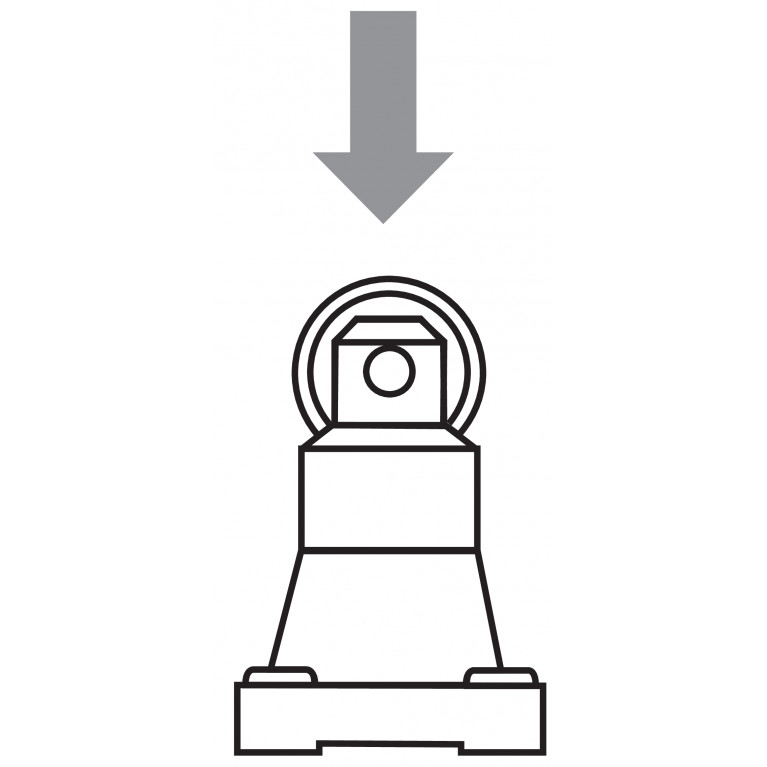

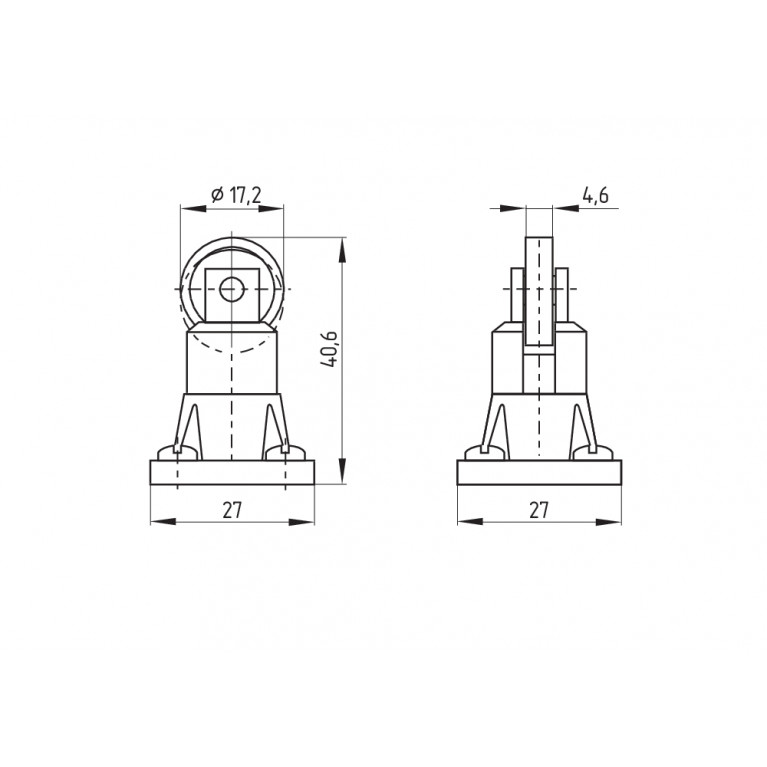

Исполнительный элемент

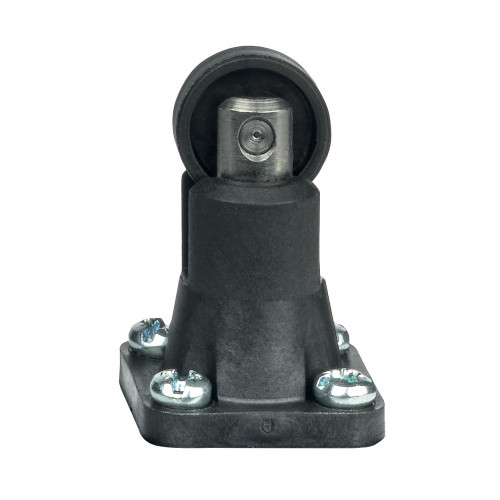

Roller plunger
Механическая долговечность, минимум
1,000,000 Operations
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Скорость срабатывания, максимальная
0.5 m/s

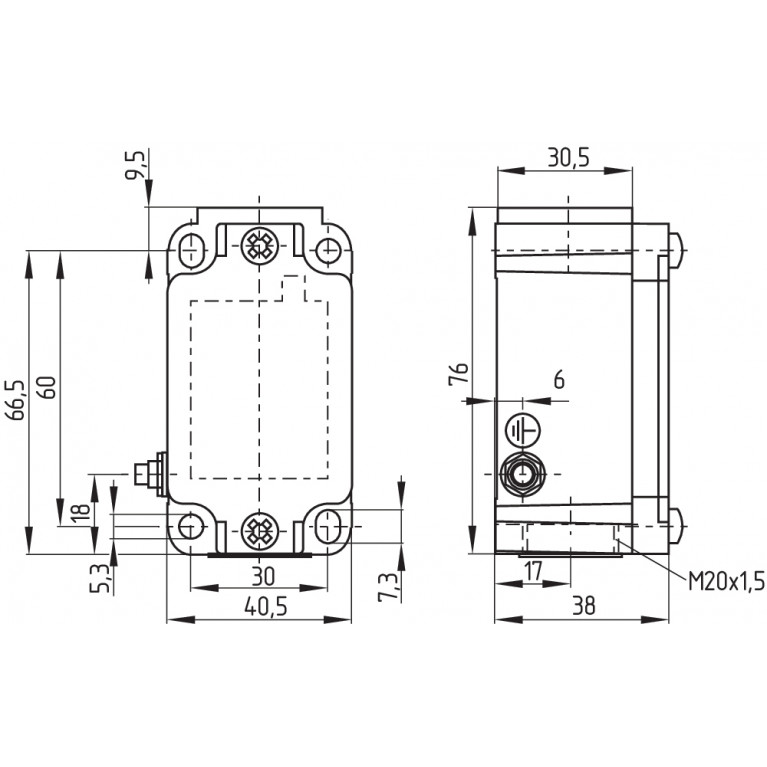

Механические данные – Размеры
Высота датчика
136.6 mm
Длина датчика
38 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Материал разъема (электрического)
Metal film
Прекращение действия
Connector plug M12, 5-pole, can be rotated

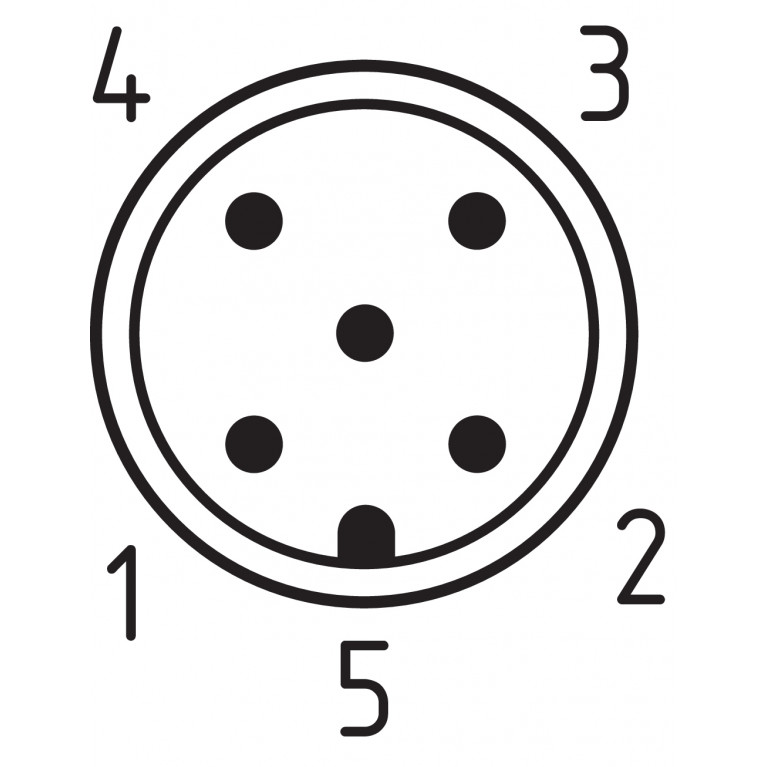

Назначение выводов
ПИН-код 1
AS-Interface +
ПИН-код 2
n.c.
ПИН-код 3
AS-Interface -
ПИН-код 4
n.c.
ПИН-код 5
Functional earth connection
Общие данные
Вес брутто
215 g
Материал корпуса
Metal, zinc die-cast
Материал покрытия корпуса
painted
Стандарты
EN 50295EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Тип корпуса
Norm construction design
Тип привода по EN 50041
C
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
cULusASi-SaW
Условия окружающей среды
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm / 5 g
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
1 A
Материал контактов, электрический
Silver

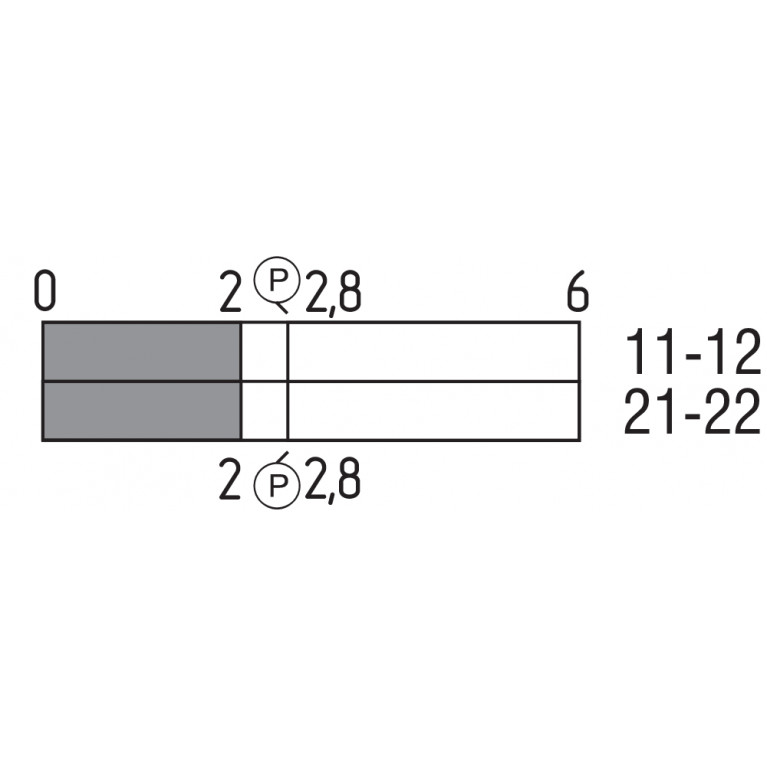

Переключающий элемент
Opener (NC)
Потребление тока
50 mA
Принцип переключения
Slow action
Тепловой испытательный ток
10 A
Частота переключения
5,000 /h
Электрические данные — AS-интерфейс
Номинальное рабочее напряжение
18 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-0.B.F.F
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Channel 2 switched
Биты параметров AS-i, P1 ... P3
No function
Версия AS-i
V 3.0
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0… DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
