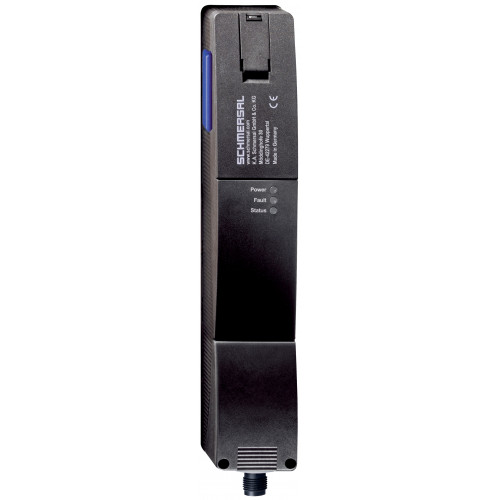

AZ 200ST-T-AS

Код: 101190950
В наличии
EAN (европейский артикул)
4030661356440
Артикул (номер заказа)
101190950
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 200ST-T-AS
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Аварийный выключатель с отдельным приводом
  • Корпус из термопластика
  • Интегрированный AS-интерфейс
  • 40 мм х 220 мм х 50 мм
  • 3 светодиода для отображения рабочих условий
  • Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
  • Интеллектуальная диагностика
  • С датчиком обнаружения двери T
  • Класс защиты IP67
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661356440
Артикул (номер заказа)
101190950
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 200ST-T-AS
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED green-red (AS-i Duo LED): Supply voltage / Communication error / Slave address = 0(2) LED red: Internal device error(3) LED yellow: Device condition
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
4.00 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Примечание
Torx T10
Сила фиксации
30 N
Скорость срабатывания, максимальная
0.2 m/s

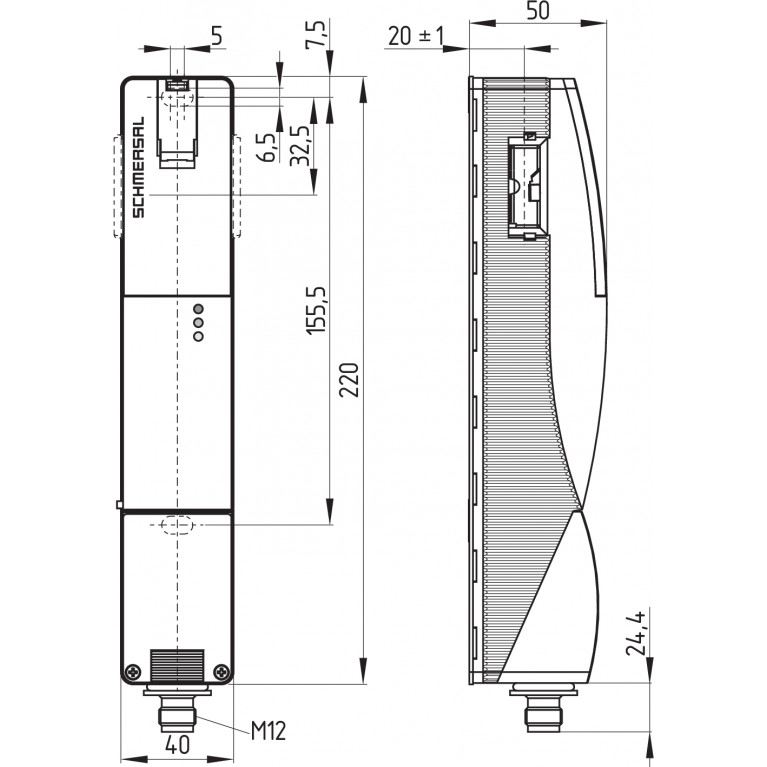

Механические данные – Размеры
Высота датчика
220 mm
Длина датчика
50 mm
Ширина датчика
40 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
4 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
30 mm
Гистерезис (дистанция переключения), максимум
1.5 mm
Расстояние переключения, типичное
6.5 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)
Назначение выводов
ПИН-код 1
AS-i +
ПИН-код 2
n.c. (≤ 30 VDC)
ПИН-код 3
AS-Interface -
ПИН-код 4
n.c. (≤ 30 VDC)
Общие данные
Вес брутто
335 g
Время реакции, максимальное
60 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Non-contact
Продолжительность риска, максимальная
120 ms
Стандарты
EN 50295EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 61508
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Привод контролируется
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaW
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Потребление тока
50 mA
Электрические данные — AS-интерфейс
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-0.B.F.E
AS-i, ID-код
0xB
AS-i, ID-код1
0xF
AS-i, ID-код2
0xE
AS-i, код ввода-вывода
0x0
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Safety guard and actuator detected
Биты параметров AS-i, P1
Safety release
Биты параметров AS-i, P2
Static 0
Биты параметров AS-i, P3
Error
Версия AS-i
V 2.1
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0… DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
