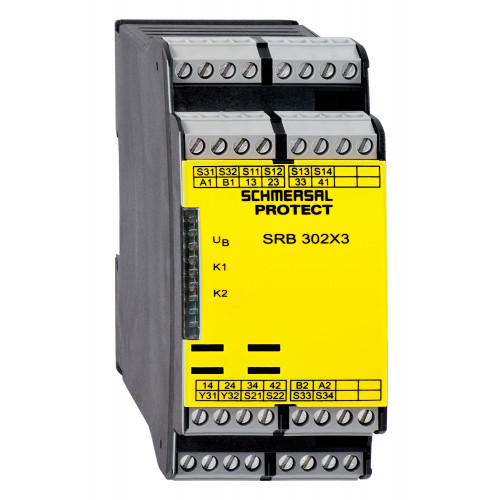

SRB302X3-24/115V

Код: 101183197

В наличии

2,00 х 10⁻⁸/ч

Safety Integrity Level (SIL), suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

99 %

PFH value

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Подходит для обработки сигналов выходов контактных датчиков.
Подходит для обработки сигналов выходов, подключенных к потенциалам (AOPD), например, световых решеток/завес безопасности.
3 предохранительных контакта, СТОП 0
2 сигнальных выхода

Характеристики

2,00 х 10⁻⁸/ч

Safety Integrity Level (SIL), suitable for applications in

20 лет)

Common Cause Failure (CCF), minimum

Mission time

99 %

PFH value

Другие данные

Примечание (приложения)

Guard systemEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtain

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

45 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

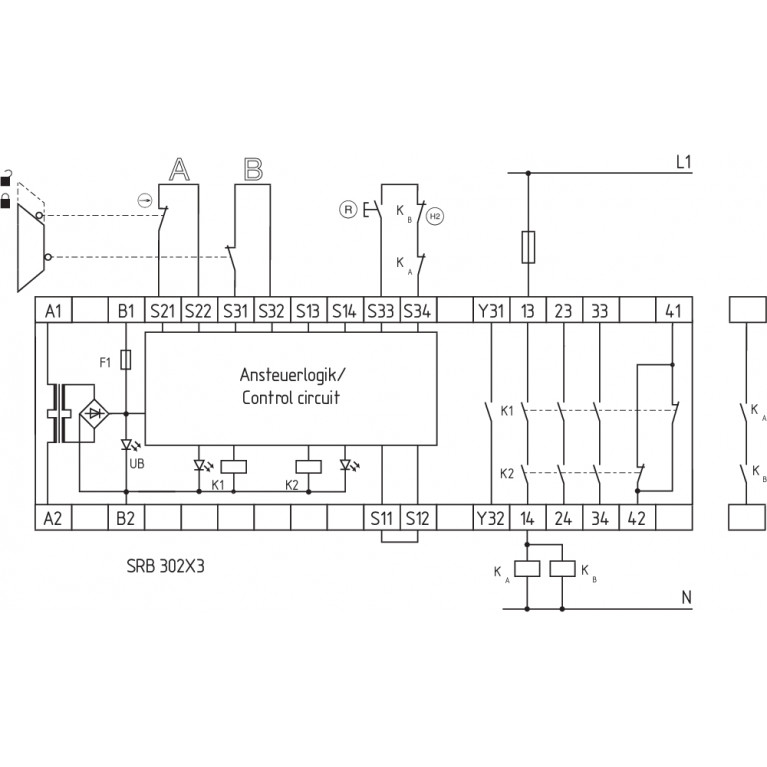

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts.The control recognises cross-short, cable break and earth leakages in the monitoring circuit.2 channel control shown for a guard-door monitor with two contacts, of which at least one contact has positive break, with external reset button (R).(H2) = Feedback circuit

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

20 ms

Задержка возврата при «аварийной остановке», не более

20 ms

Задержка отключения в случае сбоя питания, обычно

60 ms

Категория применения AC-15

6 A

Категория применения DC-13

6 A

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgSn0. self-cleaning, positive drive

Номинальное переменное напряжение для органов управления при мин

20.4 VDC

Номинальное переменное напряжение органов управления, 50 Гц, не

20.4 VAC26.4 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

20.4 VAC26.4 VAC

Номинальное рабочее напряжение

24 ... 230 VAC

Номинальное управляющее напряжение постоянного тока, не более

28.8 VDC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

126.5 VAC97.8 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

126.5 VAC97.8 VAC

Потребление электроэнергии

5 VA

Примечание (контактное сопротивление)

in new state

Пульсации напряжения

10 %

Рабочее напряжение

24 ... 230 VAC -15 % / +10 %

Тип диапазона напряжения

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
