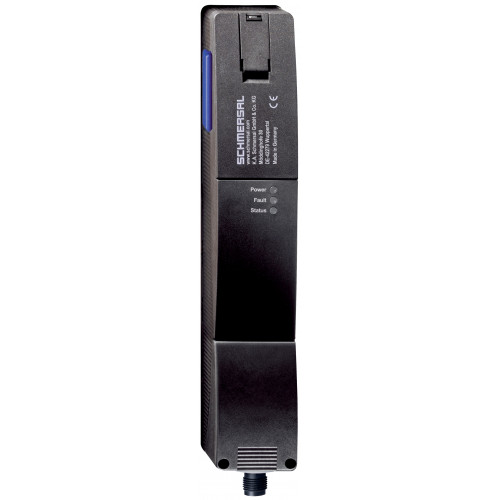

Главная Архив Выключатель безопасности с отдельным актуатором (Архив) AZ201ST2-T-1P2P-DU

AZ201ST2-T-1P2P-DU

Код: 103046784

В наличии

Рекомендация (привод)

AZ/AZM201-B1AZ/AZM201-B30

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Корпус из термопластика
RFID-технология для защиты от несанкционированного доступа
Макс. длина сенсорной цепи 200 м
Последовательная проводка с самоконтролем
3 светодиода для отображения рабочих условий
Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
Подходит для шарнирных и раздвижных ограждений.
Интеллектуальная диагностика

Характеристики

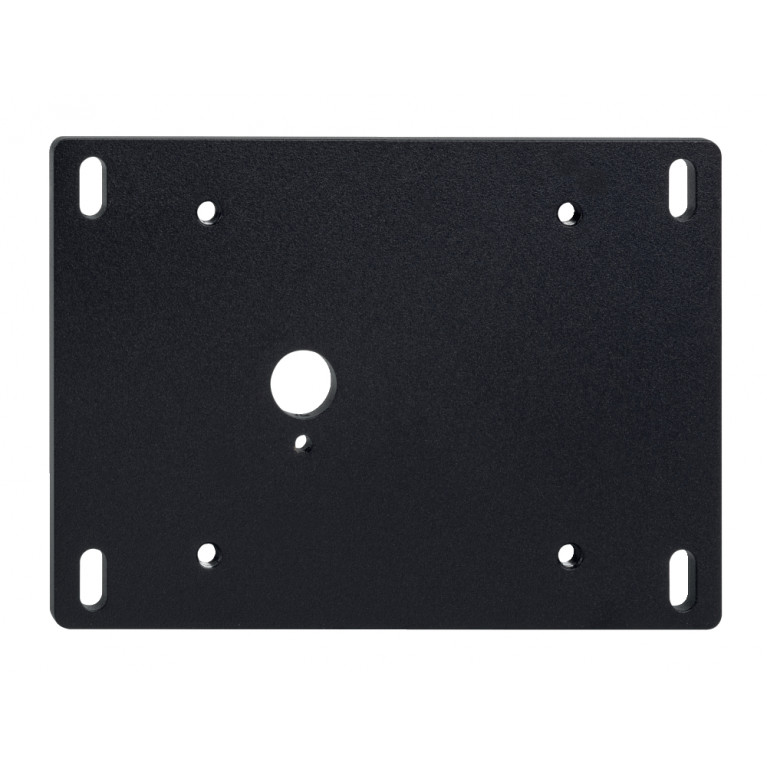

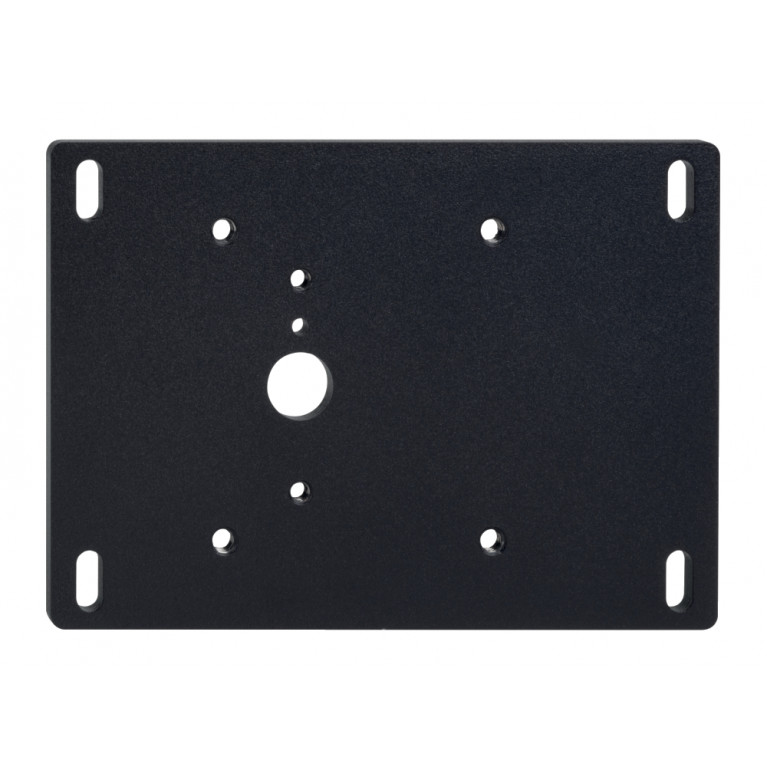

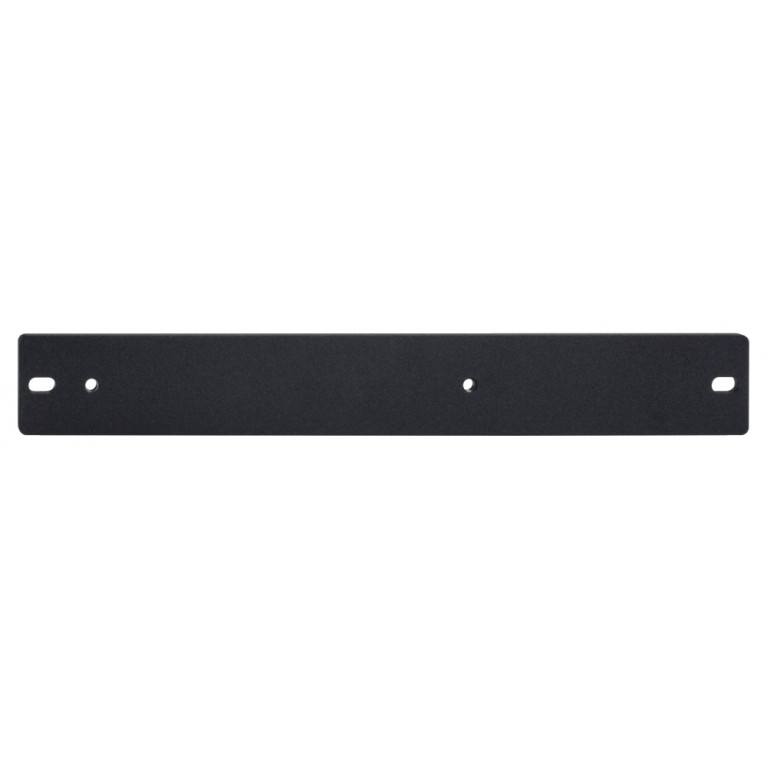

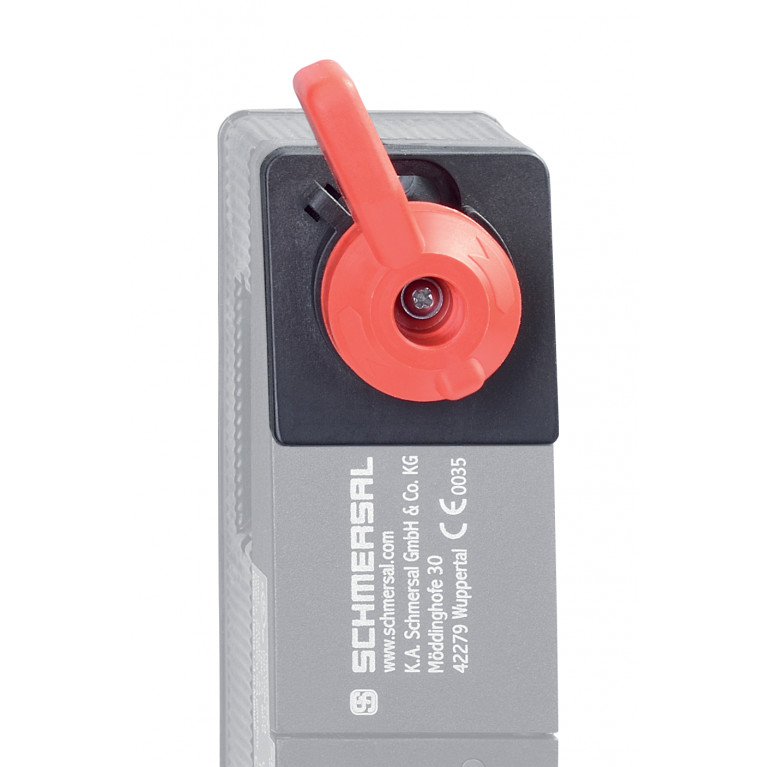

Аксессуар

Рекомендация (привод)

AZ/AZM201-B1AZ/AZM201-B30

Данные для заказа

EAN (европейский артикул)

4030661615790

Артикул (номер заказа)

103046784

Описание типа продукта

AZ201ST2-T-1P2P-DU

Примечание (Пропускная способность)

Not available!

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

Классификация безопасности

Время миссии

20 Year(s)

Значение PFD

1.60 x 10⁻⁴

Значение ПФХ

1.90 x 10⁻⁹ /h

Категория

Стандарты

EN ISO 13849-1EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки винтов крепления крышки корпуса,

0.7 Nm

Момент затяжки винтов крепления крышки корпуса,

1 Nm

Примечание

Torx T10

Сила фиксации

30 N

Скорость срабатывания, максимальная

0.2 m/s

Тип крепежных винтов

2x M6

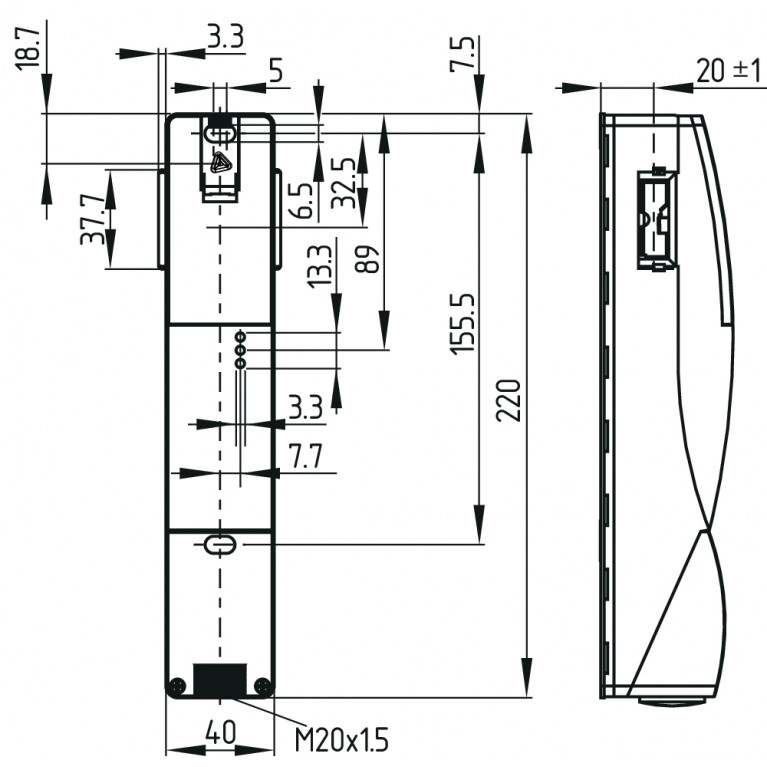

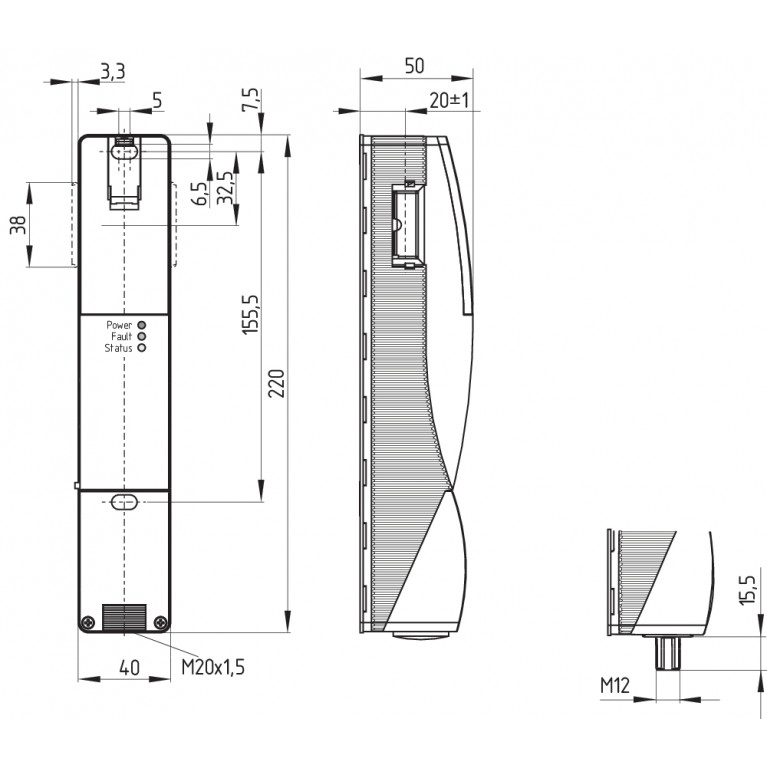

Механические данные – Размеры

Высота датчика

220 mm

Длина датчика

50 mm

Ширина датчика

40 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

4 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

30 mm

Гистерезис (дистанция переключения), максимум

1.5 mm

Точность повторения R

0.5 mm

Механические данные – техника подключения

Длина цепи датчиков, не более

200 m

Прекращение действия

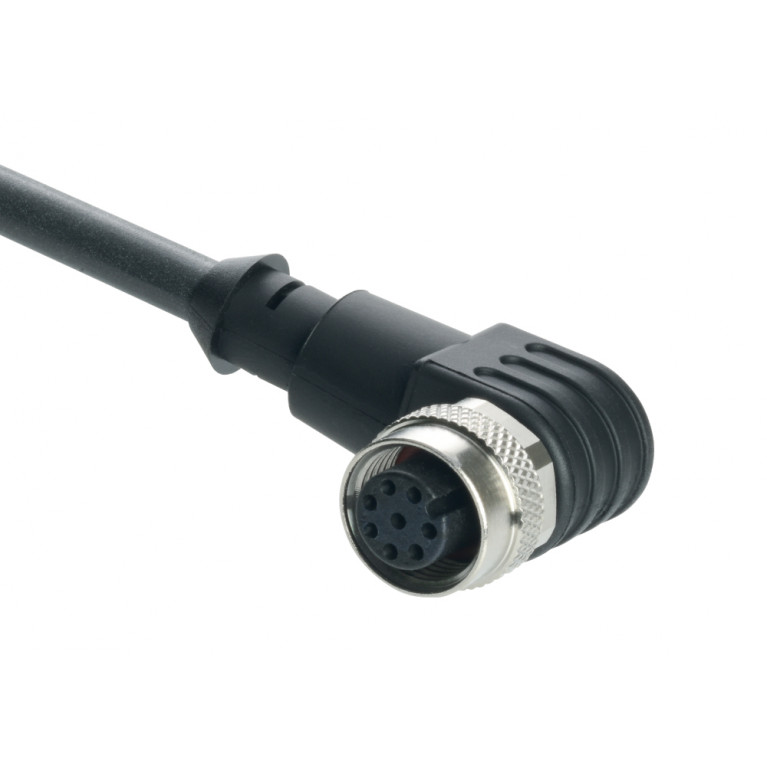

Connector M12, 8-pole

Примечание (длина цепи датчика)

Cable length and cross-section change the voltage drop dependiing on the output current

Примечание (последовательное подключение)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

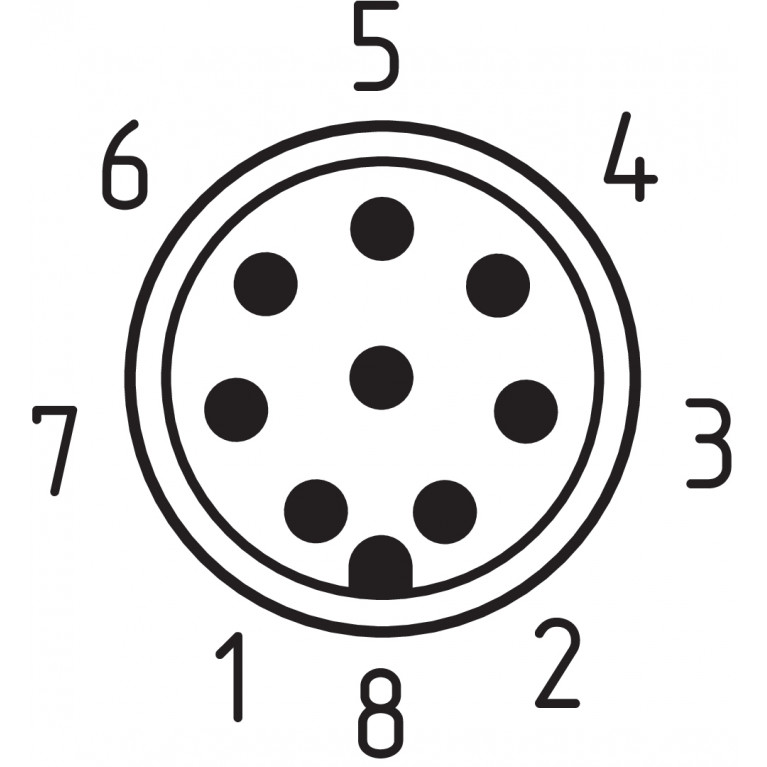

Назначение выводов

ПИН-код 1

A1 Supply voltage UB

ПИН-код 2

X1 Safety input 1

ПИН-код 3

A2 GND

ПИН-код 4

Y1 Safety output 1

ПИН-код 5

OUT Diagnostic output

ПИН-код 6

X2 Safety input 2

ПИН-код 7

Y2 Safety output 2

ПИН-код 8

n.c.

Общие данные

Вес брутто

380 g

Время реакции, отключение выходов безопасности через входы безоп

0.5 ms

Время реакции, отключение выходов безопасности через исполнитель

100 ms

Выход передатчика RFID, максимум

-6 dB/m

Кодирование

Universal coding

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

RFID, 125 kHz

Продолжительность риска, максимальная

200 ms

Стандарты

EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество контактов безопасности

Обнаружение короткого замыкания

Yes

Обнаружение перекрестного замыкания

Yes

Последовательное подключение

Yes

Функции безопасности

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Разрешения - Стандарты

Сертификаты

TÜVcULusFCCICANATEL

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

III

Относительная влажность, не более

93 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67IP66

Температура окружающей среды

-25 ... +70 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

4,000 ms

Номинал предохранителя внешнего провода и устройства

2 A gG

Номинальное рабочее напряжение

24 VDC

Рабочее напряжение

24 VDC -15 % / +10 %

Рабочий ток

700 mA

Ток питания холостого хода I0, типовой

50 mA

Требуемый номинальный ток короткого замыкания

100 A

Частота переключения, максимальная

1 Hz

Электрические данные — диагностические выходы

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-13

24 VDC

Обозначение, Диагностические выходы

OUT

Падение напряжения Uд, не более

4 V

Рабочий ток

50 mA

Ток, категория применения DC-13

0.05 A

Электрические данные — цифровые входы безопасности

Длительность тестового импульса, не более

1 ms

Интервал тестовых импульсов, минимум

100 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, входы безопасности

X1 and X2

Пороги переключения

−3 V … 5 V (Low)15 V … 30 V (High)

Потребление тока при 24 В

5 mA

Электрические данные — цифровые выходы безопасности

Длительность тестового импульса, не более

0.5 ms

Интервал испытательных импульсов, типичный

1000 ms

Классификация ZVEI CB24I, Источник

Классификация ZVEI CB24I, Мойка

C1C2

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-13

24 VDC

Номинальный рабочий ток (выходы безопасности)

250 mA

Обозначение, Выходы безопасности

Y1 and Y2

Падение напряжения Uд, не более

4 V

Ток утечки Ir, не более

0.5 mA

Ток, категория применения DC-13

0.25 A
