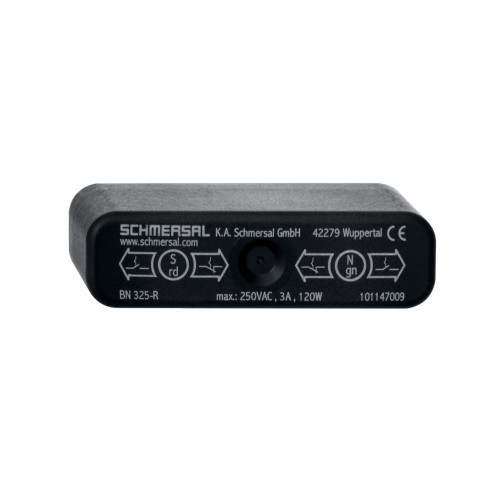

Магнитный датчик BN 325-R-1389

Код: 101147103
В наличии
Рекомендация (привод)
BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 SBP 21 S2x BP 21 SBP 10 N2x BP 10 NBP 15 N2 x BP 15/2 N2x BP 15/2 SBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 NBP 12 N2x BP 12 N2x BP 12 SBP 21 N2x BP 21 NBE 20BE 20 N(S) ST 24VDCBE 20 N(S) 48VDC
Цена: 5 227,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Плоский штекерный разъем 6,3 мм и 2 экранирующие пластины
  • Бесконтактный принцип
  • 1 Герконовые контакты
  • Долгая жизнь
  • Рабочая поверхность и направление срабатывания отмечены символом переключателя.
  • 85 мм х 26 мм х 24 мм
  • Корпус из термопластика
  • Лопаточный разъем
Характеристики
Аксессуар
Рекомендация (привод)
BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 SBP 21 S2x BP 21 SBP 10 N2x BP 10 NBP 15 N2 x BP 15/2 N2x BP 15/2 SBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 NBP 12 N2x BP 12 N2x BP 12 SBP 21 N2x BP 21 NBE 20BE 20 N(S) ST 24VDCBE 20 N(S) 48VDC
Данные для заказа
EAN (европейский артикул)
4030661512303
Артикул (номер заказа)
101147103
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BN 325-R-1389
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Монтаж
rear with 2 threaded bolts
Скорость срабатывания, максимальная
18 m/s
Срабатывающие панели
lateral

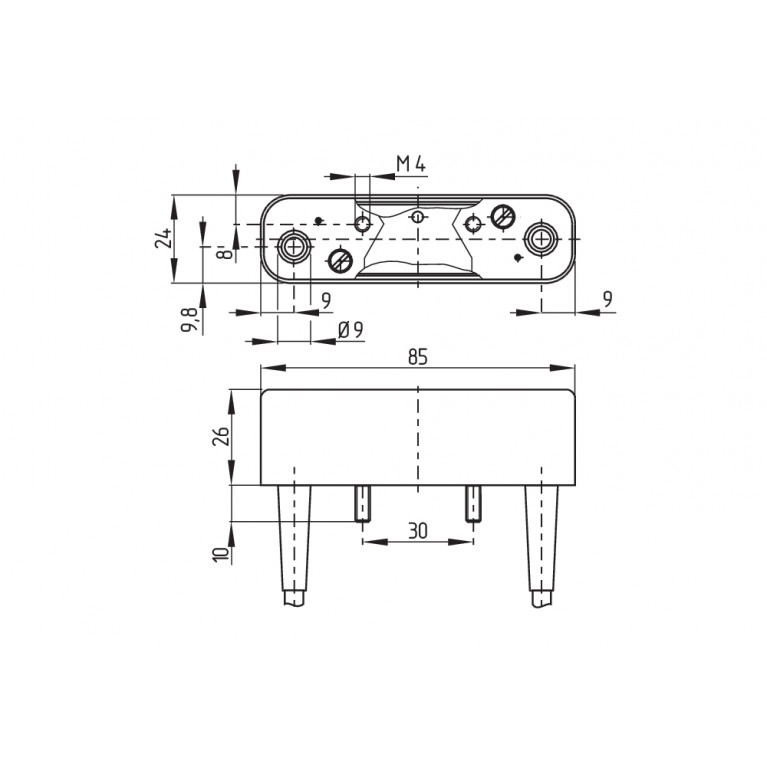

Механические данные – Размеры
Высота датчика
26 mm
Длина датчика
24 mm
Ширина датчика
85 mm

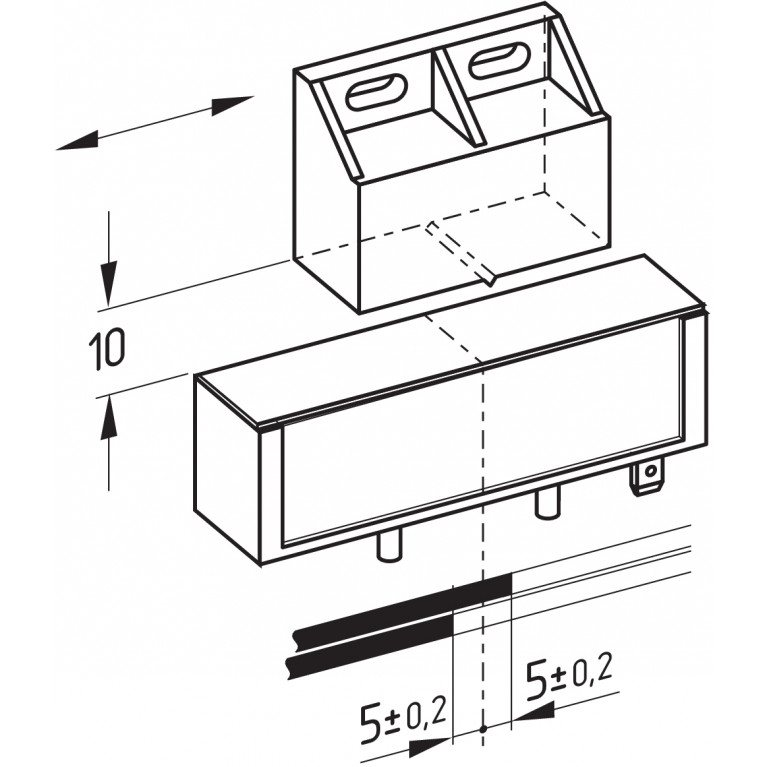

Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)
Actuating distance up to 55 mm depending on version and actuating magnet
Расстояние переключения Sn
5 mm … 55 mm2 x BP 21S = 20 ... 55 mmBP 34S = 10 ... 25 mmBE 20 = 20 mmBP 10N = 10 mmBP 10S = 10 mm2 x BP 10N = 15 mm2 x BP 10S = 15 mmBP 15N = 12 mmBP 15S = 12 mm2 x BP 15/2N = 17 mm2 x BP 15/2S = 17mmBP 34N = 10 ... 25mmBP 20N = 5 ... 20 mmBP 20S = 5 ... 20 mmBP 31N = 5 ... 20 mmBP 31S = 5 ... 20 mmBP 11N = 10 mmBP 11S = 10 mm2 x BP 11N = 20 mm2 x BP 11S = 20 mmBP 12N = 15 mmBP 12S = 15 mm2 x BP 12N = 10 ... 25 mm2 x BP 12S = 10 ... 25 mmBP 21N = 15 ... 40 mmBP 21S = 15 ... 40 mm2 x BP 21N = 20 ... 55 mmBE 20N = 15 mmBE 20S = 15 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Прекращение действия
Flat plug-in connector 6.3 mm and 2 Shielding plates
Общие данные
Вес брутто
44 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Тип корпуса
rectangular
Общие данные - Особенности
Количество контактов Snap-In
1
фиксация
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.
Условия окружающей среды
Сопротивление шоку
50 g / 11 ms
Степень защиты
IP40
Температура окружающей среды
-25 ... +70 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные

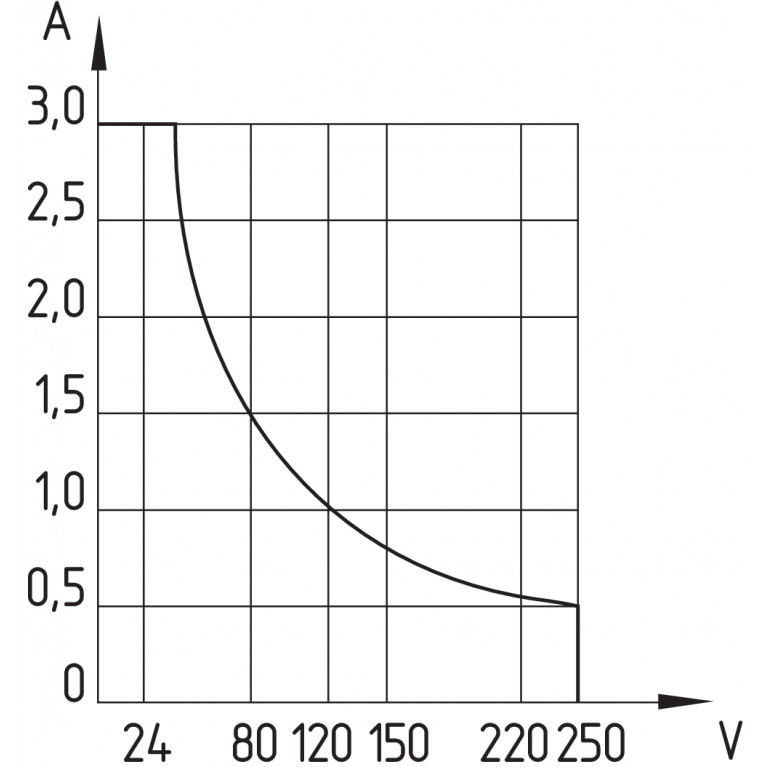

Коммутационная способность, максимальная
120 VA
Коммутируемое напряжение, максимальное
250 VAC
Коммутируемый ток, максимальный
3 A
Переключающий элемент
bistable contact
Продолжительность отскока, максимум
0.6 ms
Продолжительность отскока, минимум
0.3 ms
Частота переключения
1,080,000 /h
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
