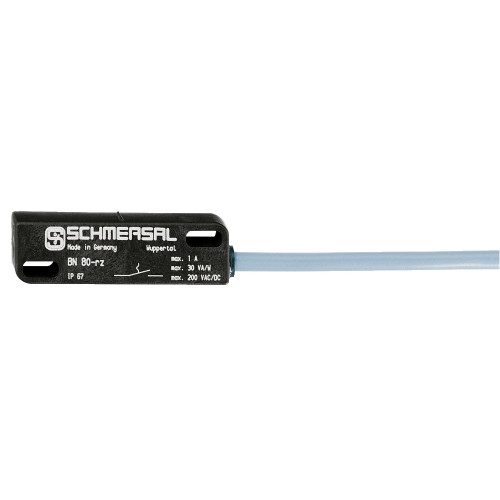

Магнитный датчик BN 80-RZ

Код: 101139647
В наличии
Рекомендация (привод)
BP 10BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 SBP 12 SBP 6 SBP 7 S2x BP 15 S2x BP 34 S
Цена: 6 389,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Бесконтактный принцип
  • 1 Герконовые контакты
  • Долгая жизнь
  • Плоский дизайн
  • Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
  • 44 мм х 13 мм х 9 мм
  • Корпус из термопластика
  • Рабочая поверхность отмечена выступом
Характеристики
Аксессуар
Рекомендация (привод)
BP 10BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 SBP 12 SBP 6 SBP 7 S2x BP 15 S2x BP 34 S
Данные для заказа
EAN (европейский артикул)
4030661282176
Артикул (номер заказа)
101139647
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BN 80-RZ
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Срабатывающие панели
lateral

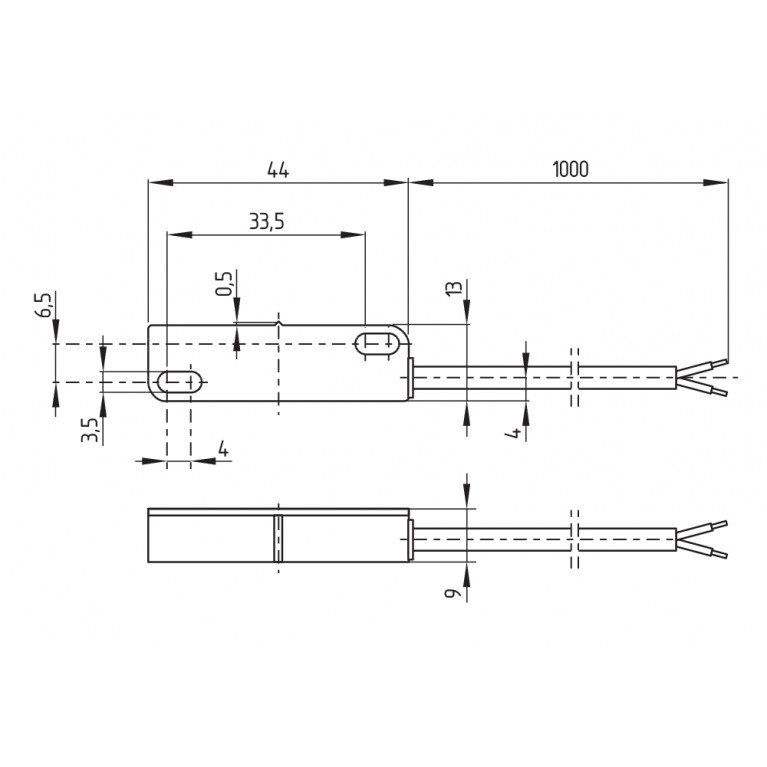

Механические данные – Размеры
Высота датчика
13 mm
Длина датчика
9 mm
Ширина датчика
44 mm
Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)
Actuating distance up to 60 mm depending on version and actuating magnet
Расстояние переключения Sn
BP 10 = 2 … 9 mm2 x BP 10 = 2 … 13 mm0 mm … 60 mmBP 6S = 4 … 18 mmBP 7S = 6 … 22 mmBP 10S = 10 … 30 mm2 x BP 10S = 12 … 36 mmBP 15S = 12 … 30 mm2 x BP 15S = 13 … 38 mmBP 34S = 20 … 50 mm2 x BP 34S = 22 … 60 mmBP 20S = 10 ... 38 mmBP 31S = 12 ... 40 mmBP 11S = 10 ... 30 mmBP 12S = 10 ... 34 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Длина кабеля
1 m
Материал оболочки кабеля
PVC
Прекращение действия
Cable
Сечение провода
23 AWG
Общие данные
Активная область
Plastic
Вес брутто
24 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Тип корпуса
Block
Общие данные - Особенности
Количество контактов Snap-In
1
фиксация
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)

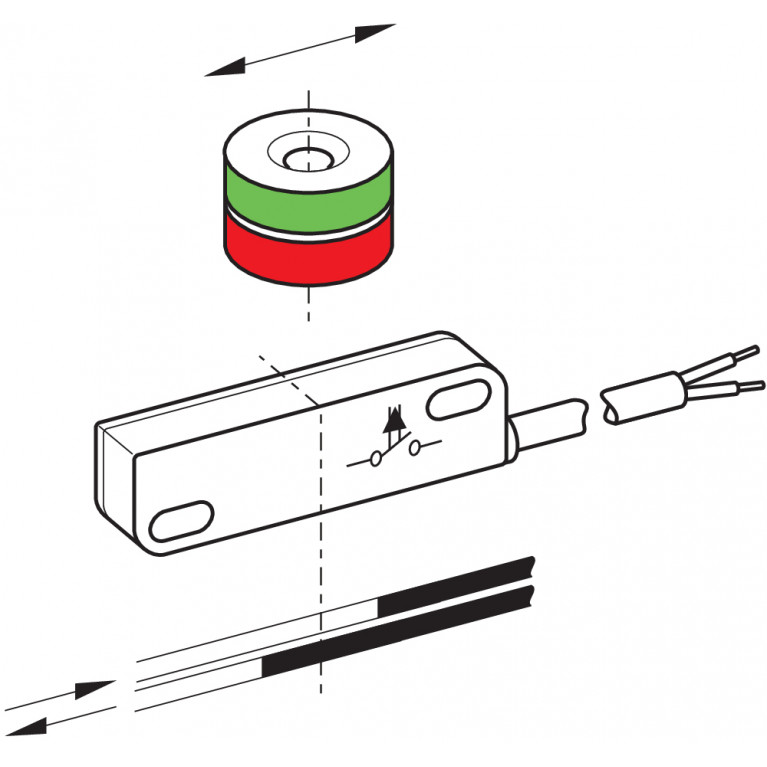

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.
Условия окружающей среды
Сопротивление шоку
15 g, on sine wave oscillation
Степень защиты
IP67
Температура окружающей среды
-25 ... +75 °C
Устойчивость к вибрации
15 g, on sine wave oscillation
Электрические данные

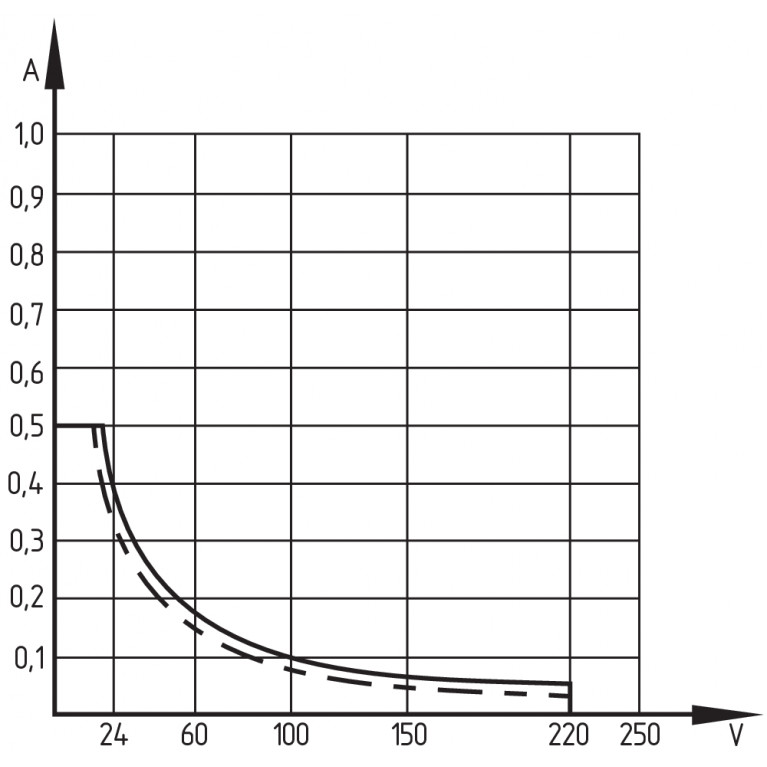

Коммутационная способность, максимальная
10 VA
Коммутируемое напряжение, максимальное
200 VDC
Коммутируемый ток, максимальный
1.5 A
Переключающий элемент
bistable contact
Продолжительность отскока, максимум
0.5 ms
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
