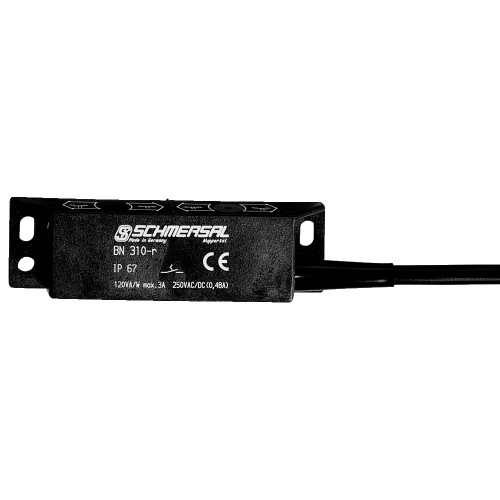

Магнитный датчик BN 310-RZ

Код: 101133843

В наличии

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 SBP 21 S2x BP 21 SBP 10 N2x BP 10 NBP 15 N2 x BP 15/2 N2x BP 15/2 SBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 NBP 12 N2x BP 12 N2x BP 12 SBP 21 N2x BP 21 NBE 20 N(S) ST 24VDCBE 20 N(S) 48VDC

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Цена: 5 779,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

1 Герконовые контакты
Бесконтактный принцип
Активация сбоку
Плоский дизайн
Рабочая поверхность и направление срабатывания отмечены символом переключателя.
88 мм х 25 мм х 13 мм
Корпус из термопластика
Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
2 геркона

Характеристики

Аксессуар

Рекомендация (привод)

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661059426

Артикул (номер заказа)

101133843

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 310-RZ

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

1,000,000,000 Operations

Монтаж

Enclosure with mounting slots

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

lateral

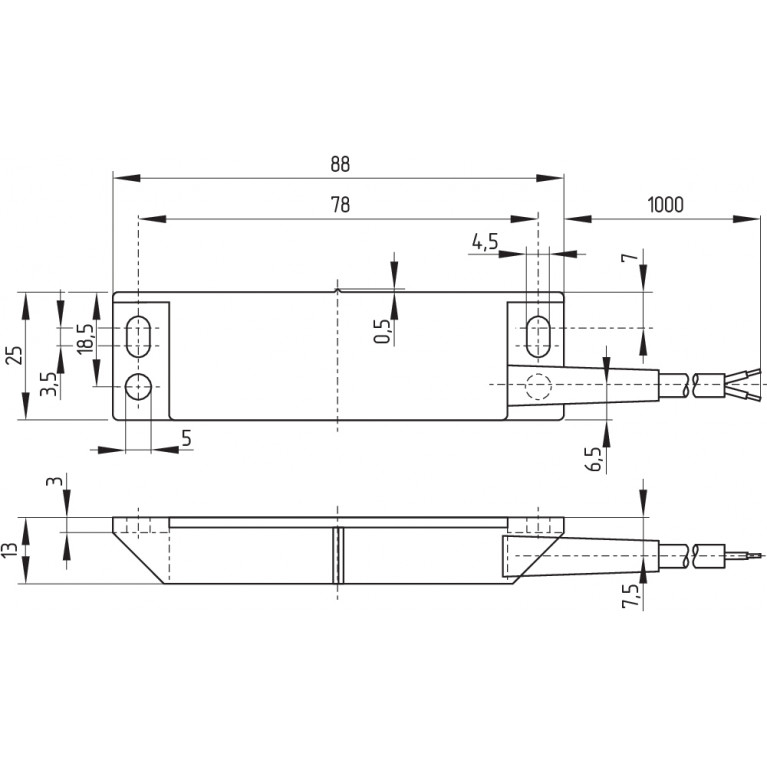

Механические данные – Размеры

Высота датчика

25 mm

Длина датчика

13 mm

Ширина датчика

88 mm

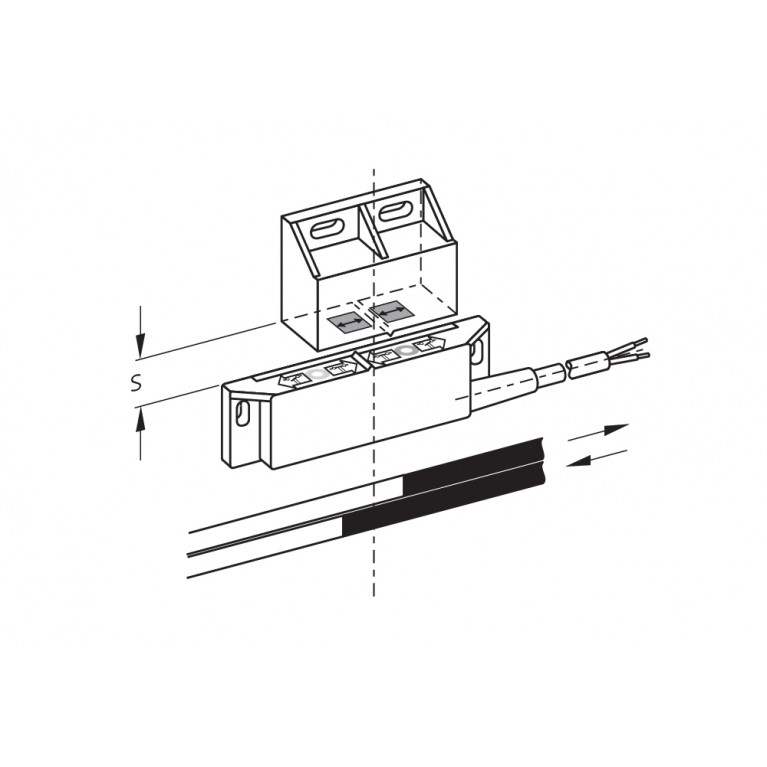

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 60 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

BP 10N = 15 mmBP 10S = 15 mm2 x BP 10N = 20 mm2 x BP 10S = 20 mmBP 15N = 17 mmBP 15S = 17 mm2 x BP 15/2N = 22 mm2 x BP 15/2S = 22 mmBP 34S = 15 ... 30 mmBP 11N = 15 mmBP 11S = 15 mmBP 12N = 20 mmBP 12S = 20 mm2 x BP 12N = 10 ... 30 mm2 x BP 12S = 10 ... 30 mmBP 21N = 15 ... 45 mmBP 21S = 15 ... 45 mm2 x BP 21N = 20 ... 60 mm2 x BP 21S = 20 ... 60 mmBE 20N = 20 mmBE 20S = 20 mm5 mm … 60 mmBP 34N = 15 ... 30 mmBP 20N = 3 ... 25 mmBP 20S = 3 ... 25 mmBP 31N = 3 ... 25 mmBP 31S = 3 ... 25 mm2 x BP 11N = 3 ... 25 mm2 x BP 11S = 3 ... 25 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

H03VV-F

Прекращение действия

Cable

Сечение провода

18 AWG

Общие данные

Вес брутто

65 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Тип корпуса

rectangular

Общие данные - Особенности

Количество контактов Snap-In

Подходит для лифтов

Yes

фиксация

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

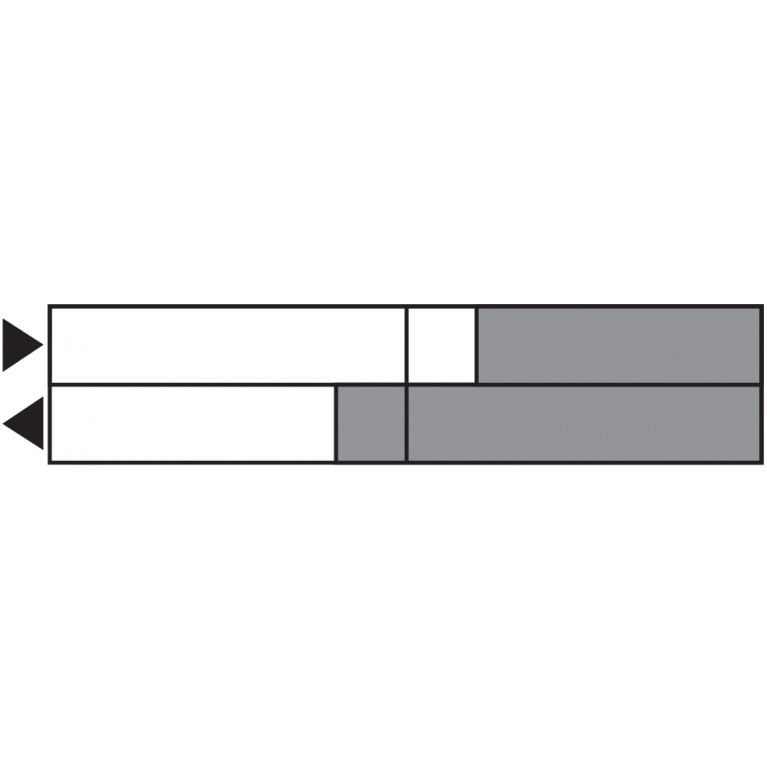

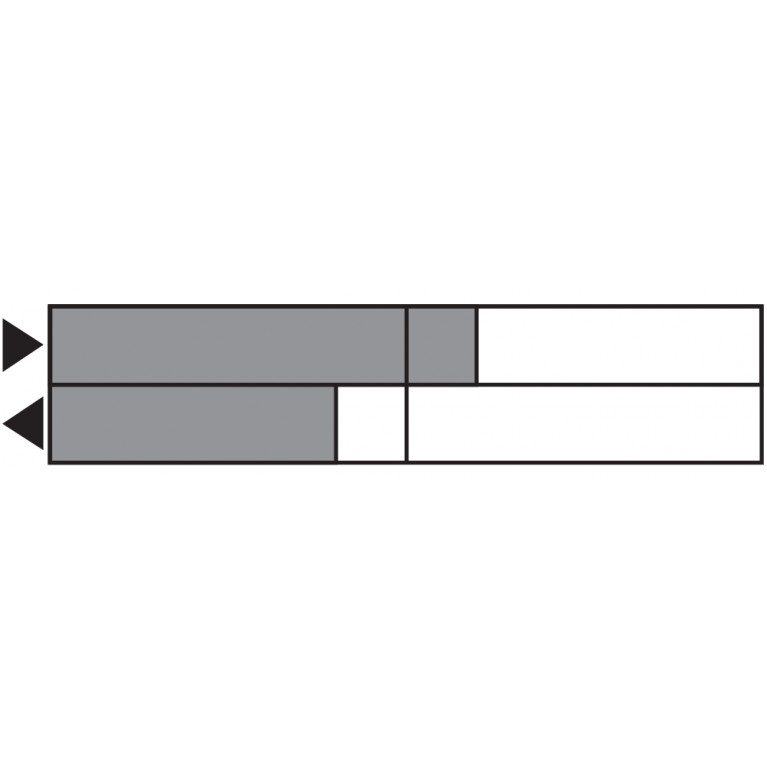

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N). This does not apply to the bistable contact.The switch is to be mounted on iron with a non-magnetic layer of at least 20 mm.

Разрешения - Стандарты

Сертификаты

cULus

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +75 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Электрические данные

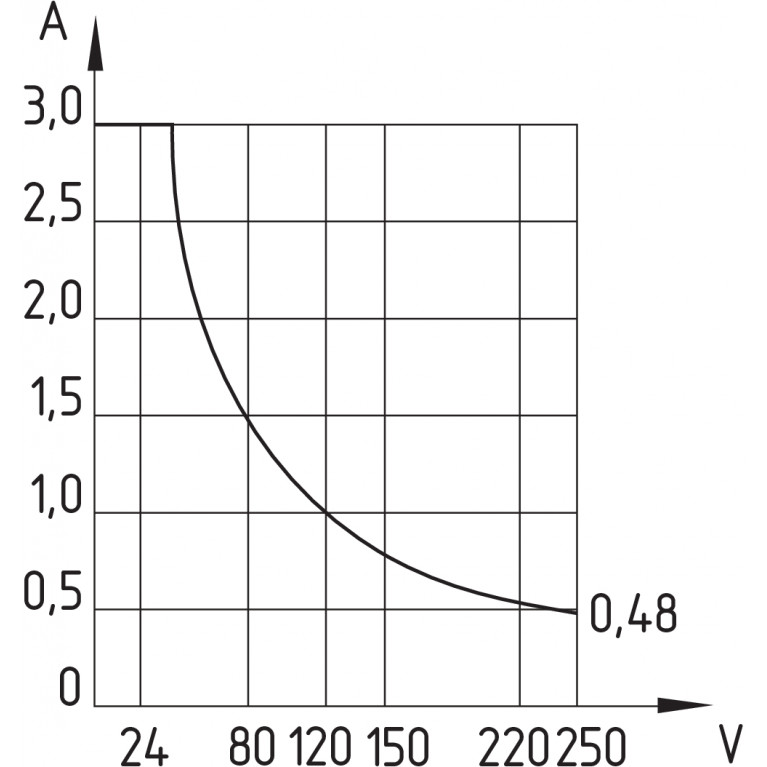

Коммутационная способность, максимальная

120 VA

Коммутируемое напряжение, максимальное

250 VDC

Коммутируемый ток, максимальный

3 A

Переключающий элемент

bistable contact

Продолжительность отскока, максимум

0.6 ms

Продолжительность отскока, минимум

0.3 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
