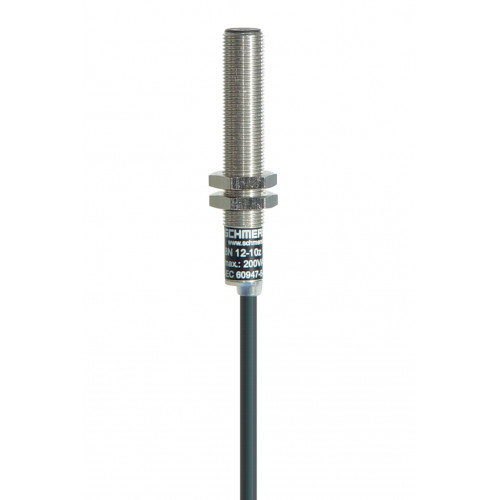

Магнитный датчик BN 12-10Z/V

Код: 101186834

В наличии

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 S2x BP 12SBP 21 S2x BP 21 SBP 22 S2x BP 22 SBE 20 S

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 10BP 15BP 34

Цена: 6 124,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

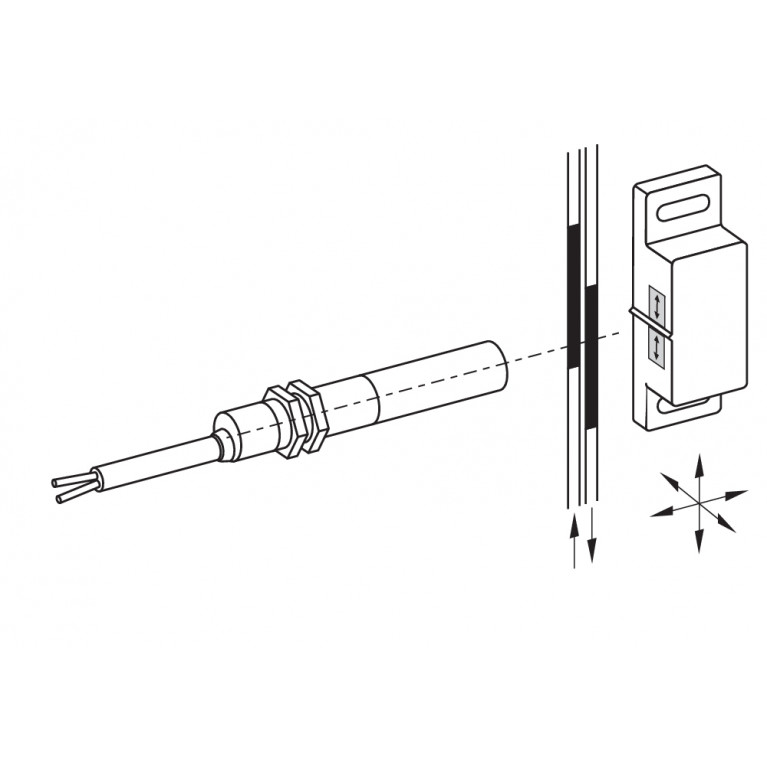

Активация спереди
С предварительно смонтированным кабелем
с магнитом смещения
Бесконтактный принцип
Долгая жизнь
Металлический корпус
Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
Исполнение Ø 10,7 мм
с центральным креплением

Характеристики

Аксессуар

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 S2x BP 12SBP 21 S2x BP 21 SBP 22 S2x BP 22 SBE 20 S

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661335346

Артикул (номер заказа)

101186834

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 12-10Z/V

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

central with threated flange M12 x 1

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

front side

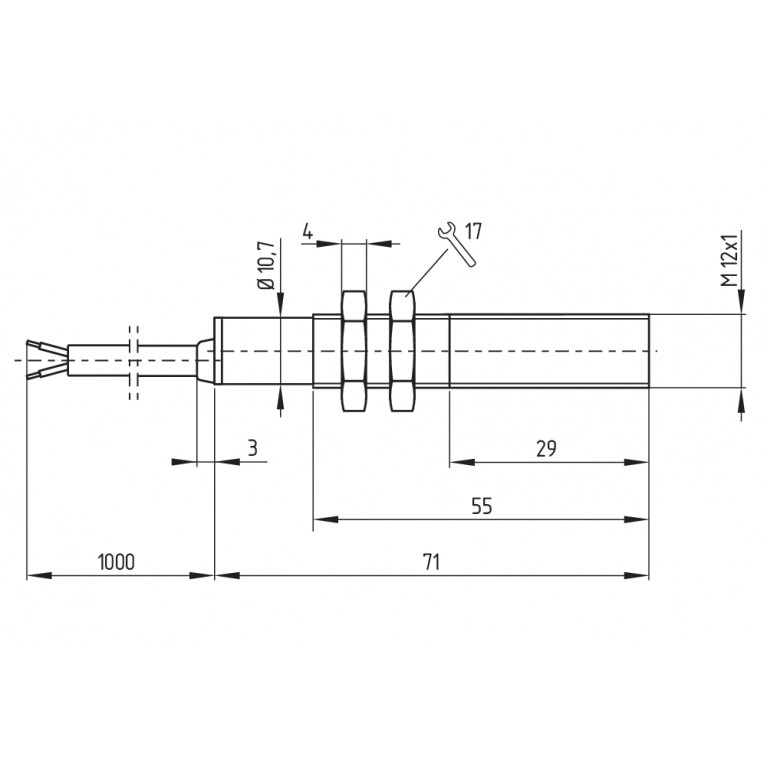

Механические данные – Размеры

Диаметр датчика

10.7 mm

Длина датчика

71 mm

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 55 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

5 mm … 55 mmBP 10S = 5 mm2 x BP 10S = 10 mmBP 15S = 6 mmBP 34S = 20 mmBP 20S = 15 mmBP 31S = 15 mmBP 11S = 5 mm2 x BP 11S = 15 mmBP 12S = 10 mm2 x BP 12S = 25 mmBP 21S = 30 mm2 x BP 21S = 20 ... 55 mmBP 22S = 25 mm2 x BP 22S = 15 ... 55 mmBE 20 S = 6 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

LiYY

Прекращение действия

Cable

Сечение провода

23 AWG

Общие данные

Вес брутто

60 g

Материал корпуса

Metal film

Принцип работы

Magnetic drive

Тип корпуса

Cylinder, thread

Общие данные - Особенности

Количество нормально открытых (НО)

магнит смещения

Yes

Подходит для лифтов

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

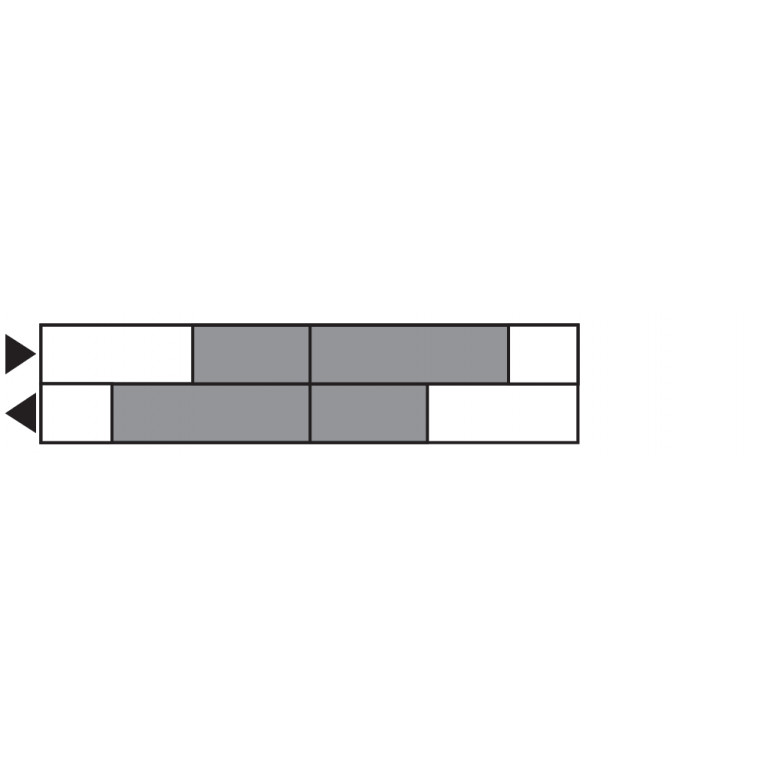

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N). This does not apply to the bistable contact.The switch is to be mounted on iron with a non-magnetic layer of at least 20 mm.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +70 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Электрические данные

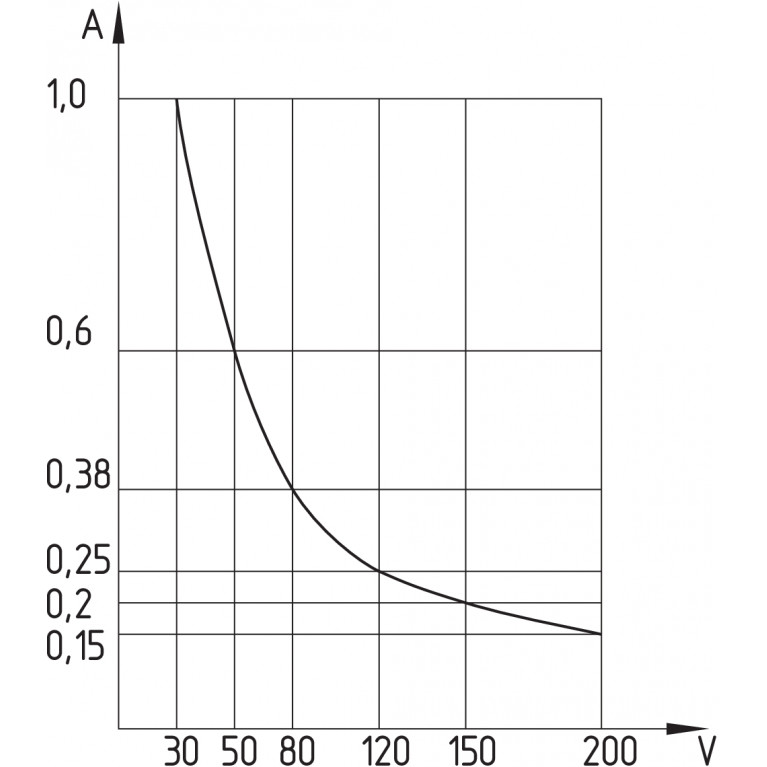

Коммутационная способность, максимальная

30 VA

Коммутируемое напряжение, максимальное

200 VAC

Коммутируемый ток, максимальный

1 A

Переключающий элемент

Normally open contact (NO)

Продолжительность отскока, максимум

0.2 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
