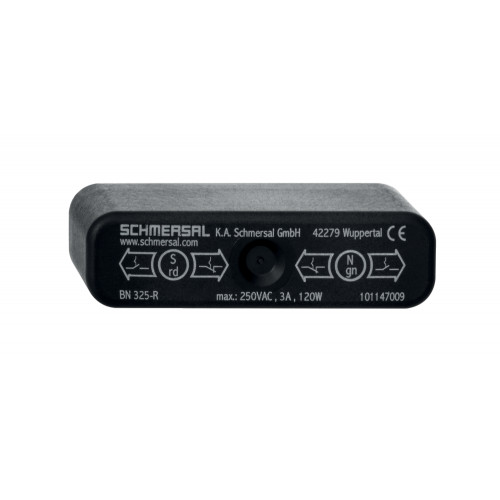

Магнитный датчик BN 325-RG-1279-2 2,5M

Код: 103011701

В наличии

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 SBP 21 S2x BP 21 SBP 10 N2x BP 10 NBP 15 N2 x BP 15/2 N2x BP 15/2 SBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 NBP 12 N2x BP 12 N2x BP 12 SBP 21 N2x BP 21 NBE 20BE 20 N(S) ST 24VDCBE 20 N(S) 48VDC

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 10BP 15BP 34

Цена: 8 700,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Активация спереди
Бесконтактный принцип
1 Герконовые контакты
Долгая жизнь
Рабочая поверхность и направление срабатывания отмечены символом переключателя.
85 мм х 26 мм х 24 мм
Корпус из термопластика
Лопаточный разъем

Характеристики

Аксессуар

Рекомендация (привод)

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661545806

Артикул (номер заказа)

103011701

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 325-RG-1279-2 2,5M

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

1,000,000,000 Operations

Монтаж

rear with 2 threaded bolts

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

front side

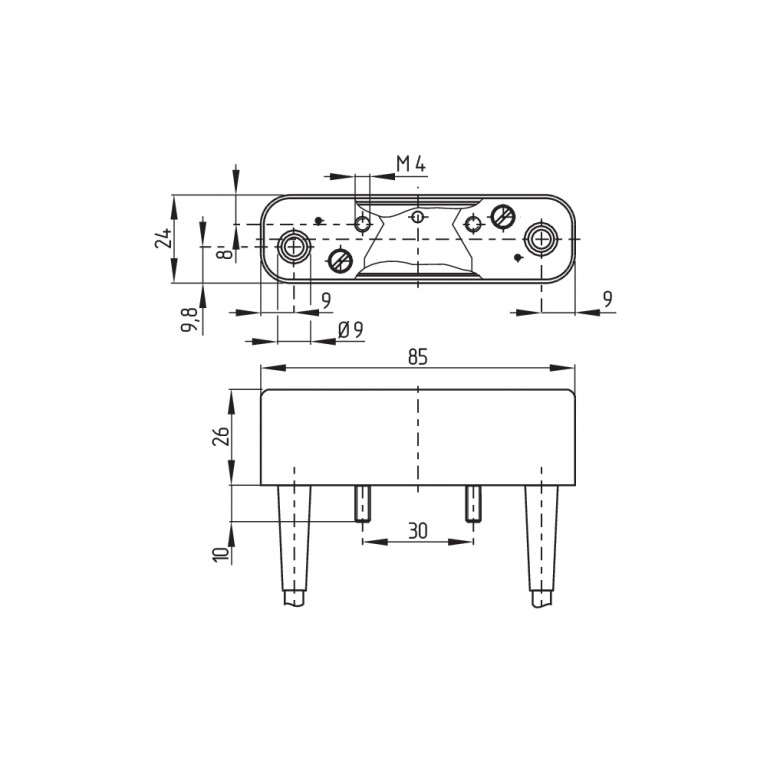

Механические данные – Размеры

Высота датчика

26 mm

Длина датчика

24 mm

Ширина датчика

85 mm

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 55 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

5 mm … 55 mm2 x BP 21S = 20 ... 55 mmBP 34S = 10 ... 25 mmBE 20 = 20 mmBP 10N = 10 mmBP 10S = 10 mm2 x BP 10N = 15 mm2 x BP 10S = 15 mmBP 15N = 12 mmBP 15S = 12 mm2 x BP 15/2N = 17 mm2 x BP 15/2S = 17mmBP 34N = 10 ... 25mmBP 20N = 5 ... 20 mmBP 20S = 5 ... 20 mmBP 31N = 5 ... 20 mmBP 31S = 5 ... 20 mmBP 11N = 10 mmBP 11S = 10 mm2 x BP 11N = 20 mm2 x BP 11S = 20 mmBP 12N = 15 mmBP 12S = 15 mm2 x BP 12N = 10 ... 25 mm2 x BP 12S = 10 ... 25 mmBP 21N = 15 ... 40 mmBP 21S = 15 ... 40 mm2 x BP 21N = 20 ... 55 mmBE 20N = 15 mmBE 20S = 15 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Прекращение действия

Cable outlet right and 2 shielding plates with LED

Общие данные

Вес брутто

165 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Тип корпуса

rectangular

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество контактов Snap-In

Подходит для лифтов

Yes

фиксация

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.

Условия окружающей среды

Сопротивление шоку

50 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +70 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Электрические данные

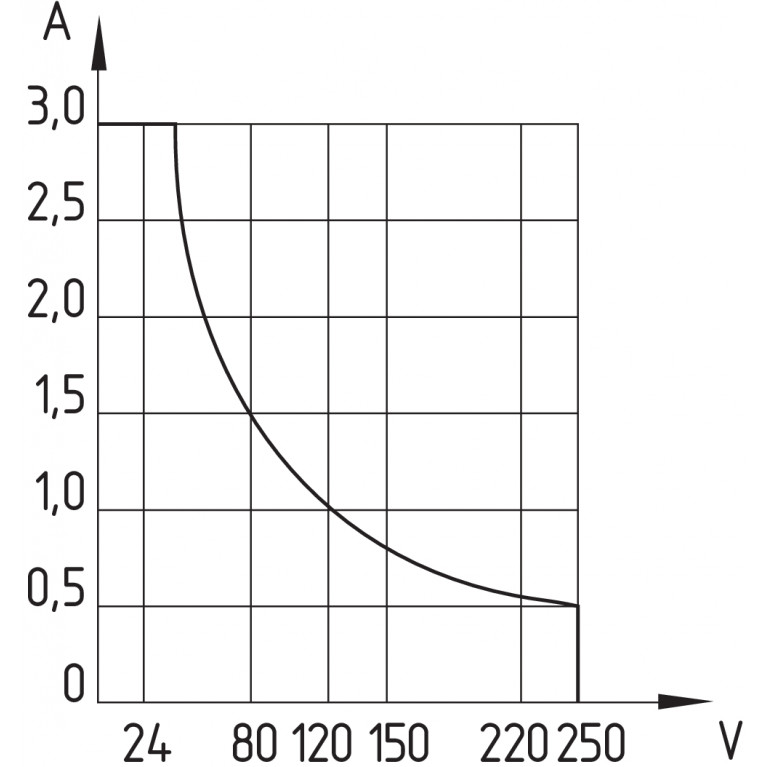

Коммутационная способность, максимальная

120 VA

Коммутируемое напряжение, максимальное

250 VAC

Коммутируемый ток, максимальный

3 A

Переключающий элемент

bistable contact

Продолжительность отскока, максимум

0.6 ms

Продолжительность отскока, минимум

0.3 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
