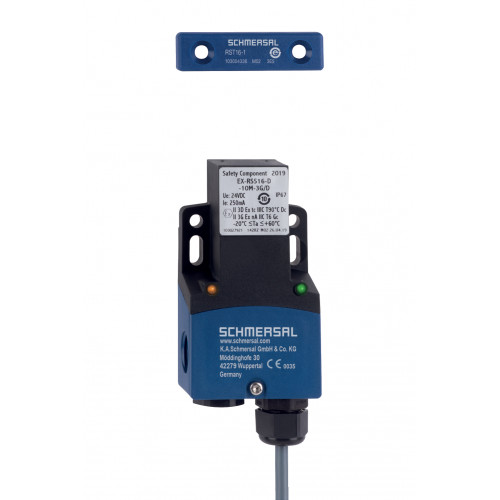

EX-RSS16-D-10M-3G/D

Код: 103027921
В наличии
Рекомендация (привод)
RST16-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LCSRB200EXiSRB101EXi
Цена: 36 009,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Взрывозащита для зон 2 и 22 ATEX
  • Корпус из термопластика
  • RFID-технология для защиты от несанкционированного доступа
  • 3 разных направления срабатывания
Характеристики
Аксессуар
Рекомендация (привод)
RST16-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LCSRB200EXiSRB101EXi
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN 60079-7EN 60079-31
Декларация производителя, зона
222
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661527512
Артикул (номер заказа)
103027921
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
EX-RSS16-D-10M-3G/D
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Multi-coloured LED: Green, RedLED yellow: Operating conditionLED green: Supply voltageLED red: Fault
Классификация безопасности
Время миссии
20 Year(s)
Значение PFD
1.50 x 10⁻⁵
Значение ПФХ
6.30 x 10⁻¹¹ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateralfront sidecover-side
Момент затяжки крепежных винтов
2 Nm
Монтаж
2 x M5, Cylinder head screw
Срабатывающие панели
front siderearfrom head

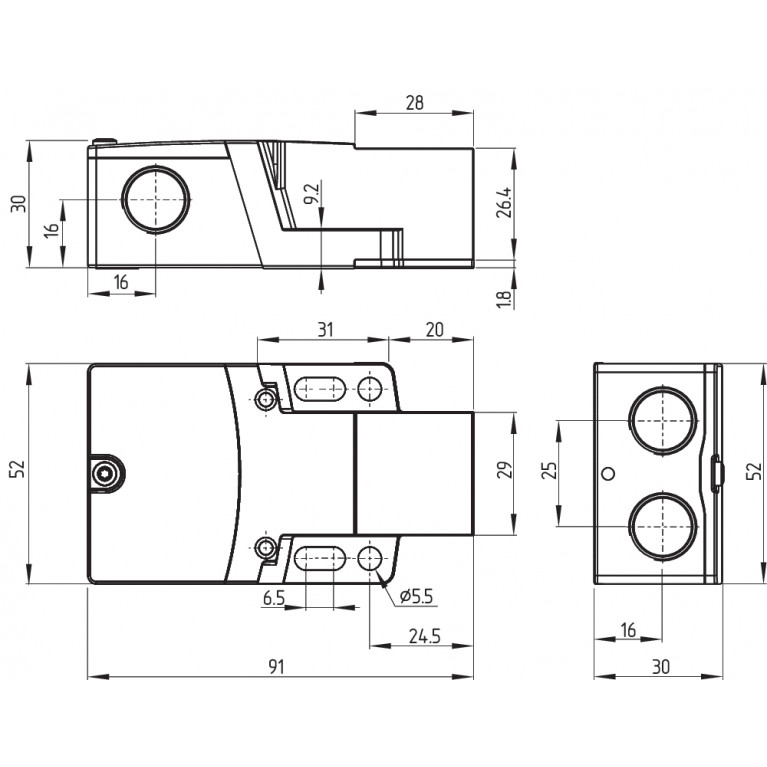

Механические данные – Размеры
Высота датчика
30 mm
Длина датчика
91 mm
Ширина датчика
52 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
12 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
30 mm
Гистерезис (дистанция переключения), максимум
2 mm
Расстояние переключения, типичное
15 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Длина кабеля
10 m
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
g
Время реакции, максимальное
100 ms
Кодирование
Universal coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN IEC 60947-5-3
Тип корпуса
Block
Топология датчика
Sensor for series wiring
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество светодиодов
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜV
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
2,000 ms
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
2,100 mA
Рабочий ток, минимум
0.5 mA
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 60947-3
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
2 V
Рабочий ток
50 mA
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые входы безопасности
Потребление тока входами безопасности
5 mA
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
1 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
1,000 mA
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
1 A
Ток, категория применения DC-13
0.05 A
