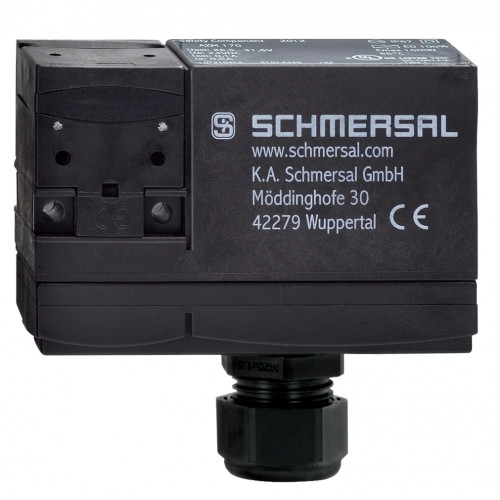

EX-AZM 170-11ZRK 24VAC/DC-3G/D

Код: 101185410
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIB T5 Gc XD II 3D Ex tc IIIC T80°C Dc X
Цена: 38 711,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Метод прекращения IDC
  • Ручной выпуск
  • Взрывозащита для зон 2 и 22 ATEX
  • Корпус из термопластика
  • 1 кабельный ввод M 20 x 1,5
  • Блокировка с защитой от неправильного запирания.
  • Высокая удерживающая сила
  • 90 мм х 84 мм х 30 мм
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIB T5 Gc XD II 3D Ex tc IIIC T80°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661324937
Артикул (номер заказа)
101185410
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
EX-AZM 170-11ZRK 24VAC/DC-3G/D
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
Electrical life on request.
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.4 Nm
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Момент затяжки кабельного ввода
4.5 Nm
Монтаж
Screws

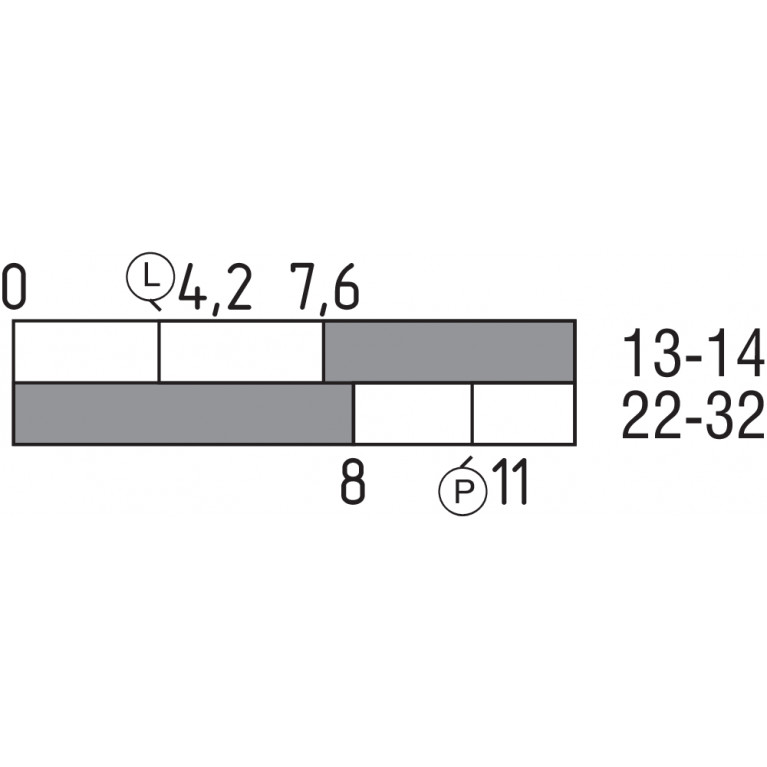

Позитивное путешествие
11 mm
Положительное усилие разрыва, минимум
8.5 N
Сила фиксации
30 N
Скорость срабатывания, максимальная
1 m/s
Тип головки винта
Flat head screw
Удерживающая сила
1,000 N
Энергетическое воздействие (защитный чехол), не более
7 J
Энергия удара, не более
1 J

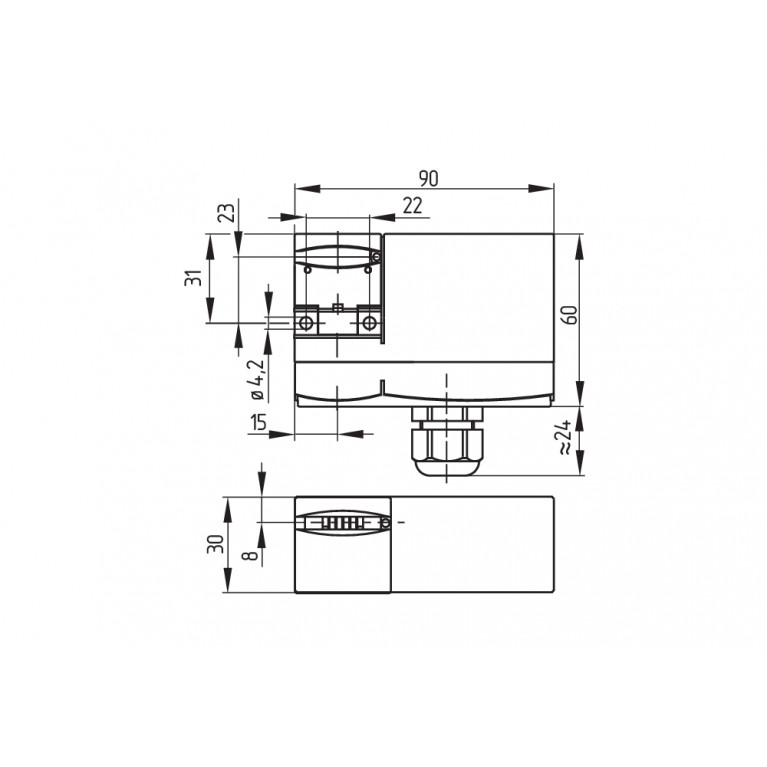

Механические данные – Размеры
Высота датчика
84 mm
Длина датчика
30 mm
Ширина датчика
90 mm
Механические данные – техника подключения
Прекращение действия
IDC method of termination
Сечение кабеля кабельных вводов, максимальное
12 mm
Сечение кабеля кабельных вводов, не менее
6.5 mm
Сечение кабеля, максимальное
1 x 1 mm², flexible
Сечение кабеля, минимальное
2 x 1.0 mm², flexible
Общие данные
Вес брутто
261 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN IEC 60947-5-1
Общие данные - Особенности
Возможность разблокировки
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Ручной выпуск
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Including Ex-certified screwed cable gland and screw plug
Примечание
Примечание (Выпуск вручную)

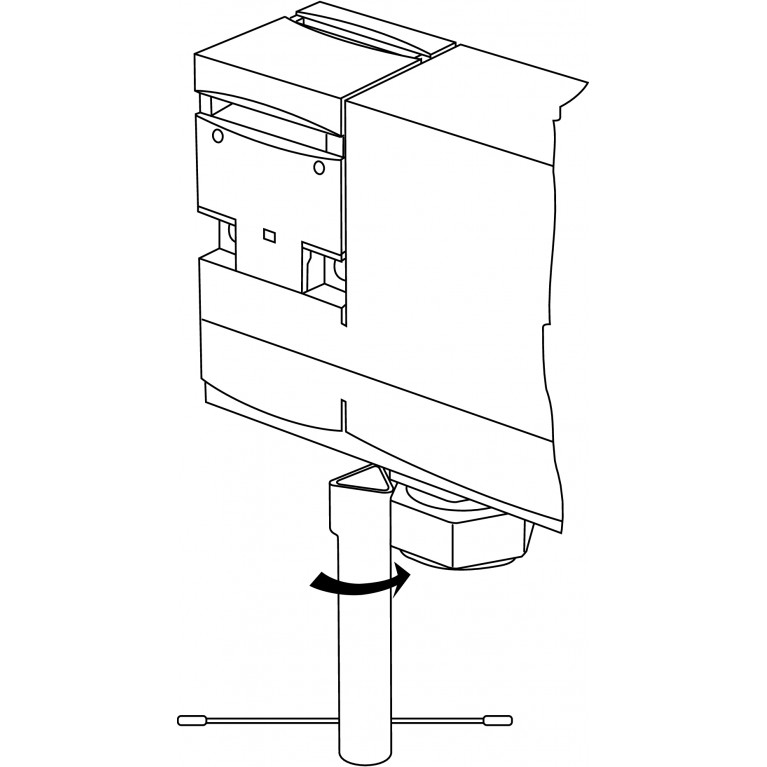

bottomFor manual release using M5 triangular key, available as accessory
Примечание (Общее)
This type termination (IDC) method enables simple connetion of flexible conductors without the need for the use of conductor ferrules
Условия окружающей среды
Примечание (Относительная влажность)
non-condensingnon-icing
Степень защиты
IP67
Температура окружающей среды
-15 ... +45 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Категория применения AC-15
2 A
Категория применения DC-13
2 A
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC

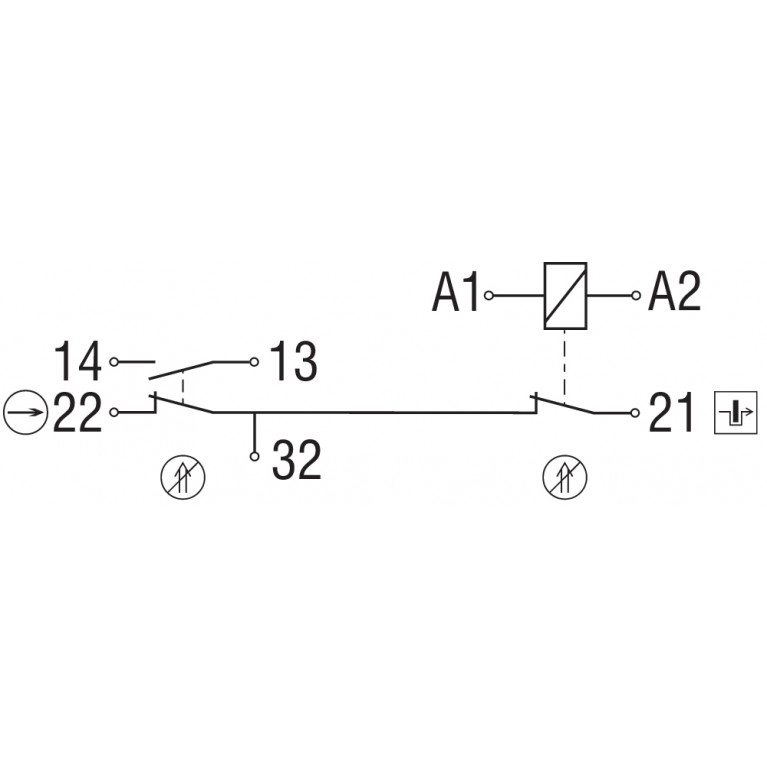

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W
Принцип переключения
Slow action
Тепловой испытательный ток
2 A
Частота переключения
1,000 /h
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
