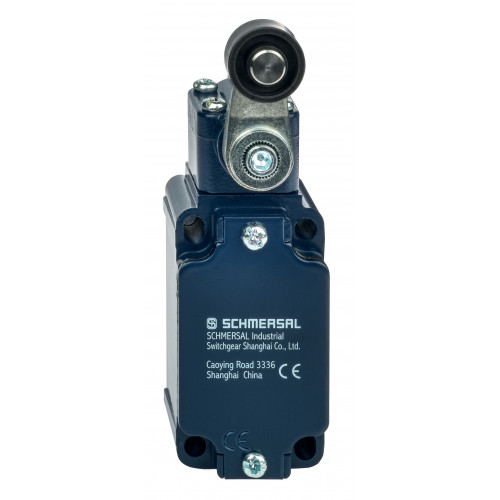

Позиционный выключатель EX-T4VH 335-20Z-3G/D

Код: 101195851
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Цена: 11 057,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Взрывозащита для зон 2 и 22 ATEX
  • Металлический корпус
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • 40,5 мм х 76 мм х 38 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50041

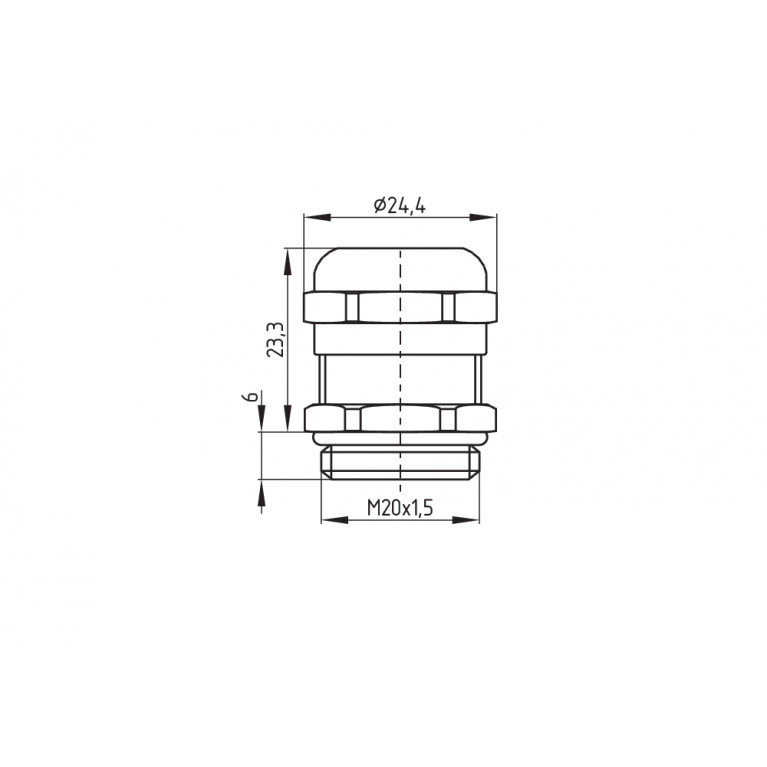

  • 1 кабельный ввод M 20 x 1,5
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661362670
Артикул (номер заказа)
101195851
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
EX-T4VH 335-20Z-3G/D
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Механические данные

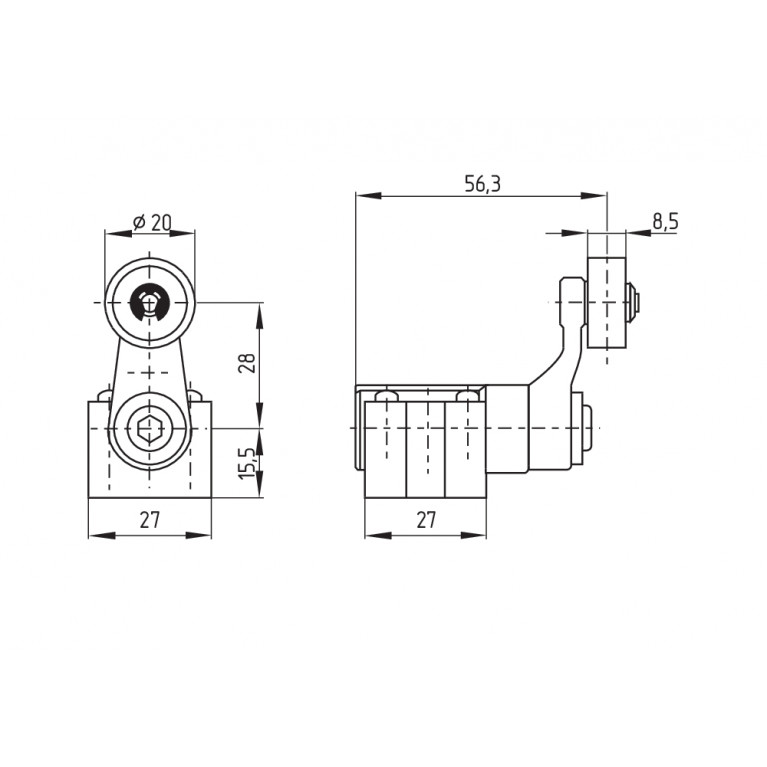

Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
30,000,000 Operations
Примечание (время переключения)
Switchover time in accordance with actuating speed
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Скорость срабатывания, максимальная
2.5 m/s
Управляющий момент, не менее
0.3 Nm
Энергия удара, не более
4 J

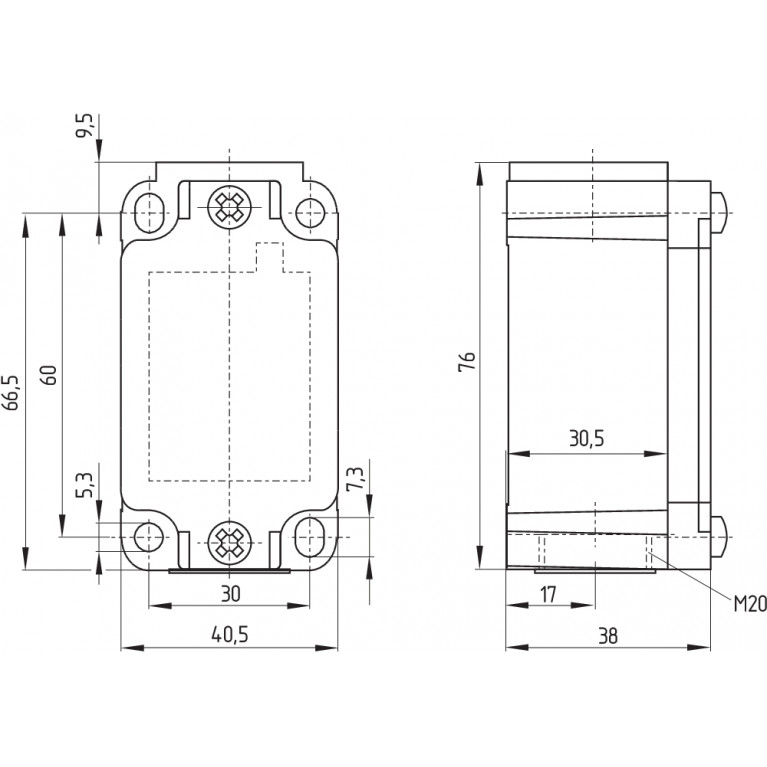

Механические данные – Размеры
Высота датчика
134 mm
Длина датчика
60.6 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля кабельных вводов, максимальное
12 mm
Сечение кабеля кабельных вводов, не менее
7 mm
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
390 g
Материал корпуса
Aluminium
Материал покрытия корпуса
painted
Материал рычага
Metal film
Тип корпуса
Norm construction design
Тип привода по EN 50041
A
Общие данные - Особенности
Количество вспомогательных контактов
2
Примечание
Примечание (Общее)
Switch with 2 NO contacts are not for security tasks
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-20 ... +60 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
4 A
Материал контактов, электрический
Silver

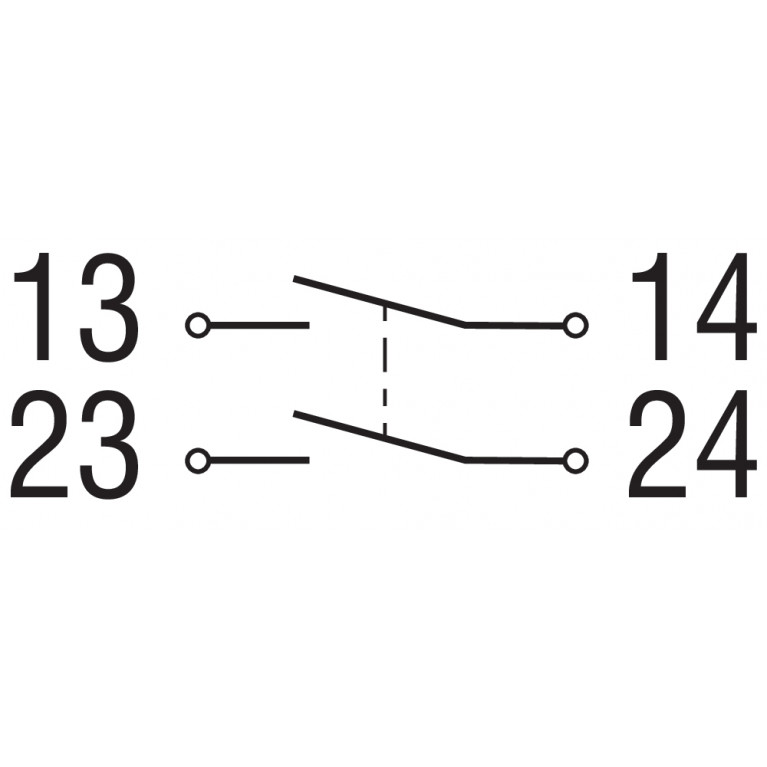

Переключающий элемент
Normally open contact (NO)
Принцип переключения
Slow action
Продолжительность отскока, максимум
2 ms
Тепловой испытательный ток
10 A
Частота переключения
5,000 /h
