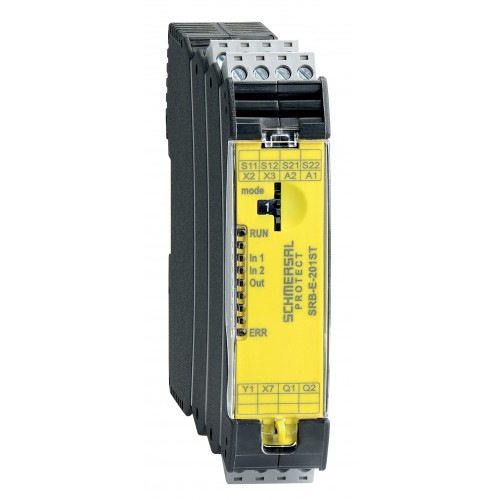

SRB-E-201ST

Код: 103008067
В наличии
EAN (европейский артикул)
4030661478456
Артикул (номер заказа)
103008067
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SRB-E-201ST
Цена: 38 231,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Вставные винтовые клеммы с кодировкой
  • Функция СТОП 0
  • 1 или 2-канальное управление
  • Кнопка «Пуск»/Автозапуск
  • Мониторинг двуручных панелей управления согласно EN 574 IIIC
  • 2 выхода безопасности 5,5 А
  • 1 сигнальный выход
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661478456
Артикул (номер заказа)
103008067
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SRB-E-201ST
Другие данные
Примечание (приложения)
Safety sensorhinged safety guardEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtainTwo-hand control panels
Индикация состояния
Указанные рабочие состояния
Internal operating voltage UiBaustein-StatusFault codes
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 62061EN IEC 61508
Классификация безопасности — цифровые выходы повышенной безопасн
Время миссии
20 Year(s)
Значение PFD
2.42 x 10⁻⁵
Значение ПФХ
2.66 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
98 mm
Глубина
115 mm
Ширина
22.5 mm
Механические данные – техника подключения
Момент затяжки зажимов
0.5 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew connection, plug-in
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
130 g
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, код ошибки
Yes
Интегральная диагностика системы, статус
Yes
Количество нормально закрытых (НЗ)
2
Количество нормально открытых (НО)
1
Количество светодиодов
5
Количество сигнальных выходов
1
Количество цифровых выходов безопасности, Стоп 0
2
Начать ввод
Yes
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сбросить обнаружение края
Yes
Стоп-Категория
Схема обратной связи
Yes
Съемные терминалы
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes
Разрешения - Стандарты
Сертификаты
TÜVcULusCCC
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 ... 55 Hz, Amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Степень загрязнения
2
Электрические данные
Задержка включения при RESET, обычно
150 ms
Задержка включения при автоматическом запуске, максимум, обычно
150 ms
Задержка выбытия в случае чрезвычайной ситуации, обычно
10 ms
Задержка отключения в случае сбоя питания, обычно
10 ms
Номинальное переменное напряжение для органов управления при мин
19.2 VDC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Потребление электроэнергии
2.4 W
Пульсации напряжения
10 %
Рабочее напряжение
24 VDC -20 % / +20 %
Рабочий ток
100 mA
Частота переключения, максимальная
1 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — цифровой выход
Напряжение, категория применения DC-12
24 VDC
Ток, категория применения DC-12
0.1 A
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
Электрические данные — цифровые выходы безопасности
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
1 mA
Ток, категория применения DC-12
5.5 A
Ток, категория применения DC-13
3.5 A
