Данные для заказа
EAN (европейский артикул)
4250116202478
Артикул (номер заказа)
101183408
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449

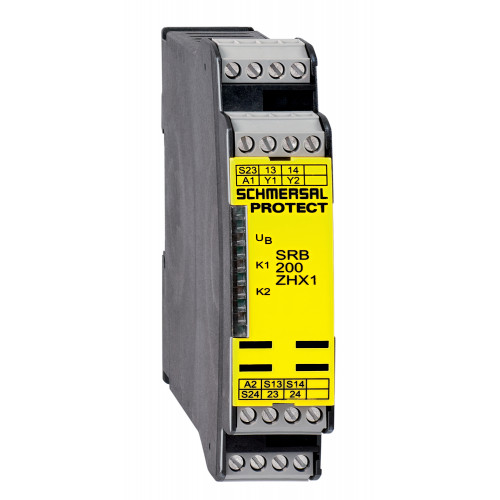

Описание типа продукта
SRB200ZHX1
Другие данные
Примечание (приложения)
Two-hand control panels
Индикация состояния
Указанные рабочие состояния
Position relay K2Position relay K1
Классификация безопасности
Стандарты
EN IEC 60947-5-1EN ISO 13851EN IEC 61508
Классификация безопасности — релейные выходы
Значение PFH, Стоп 0
2.00 x 10⁻⁸ /h
Отказ по общей причине (CCF), минимум
65
Уровень диагностического покрытия (DC), стоп 0
≥ 99 %
Уровень полноты безопасности (SIL), Stop 0, подходит для примене
3
Уровень производительности, стоп 0, до
e
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Количество нормально открытых (НО)
2
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes

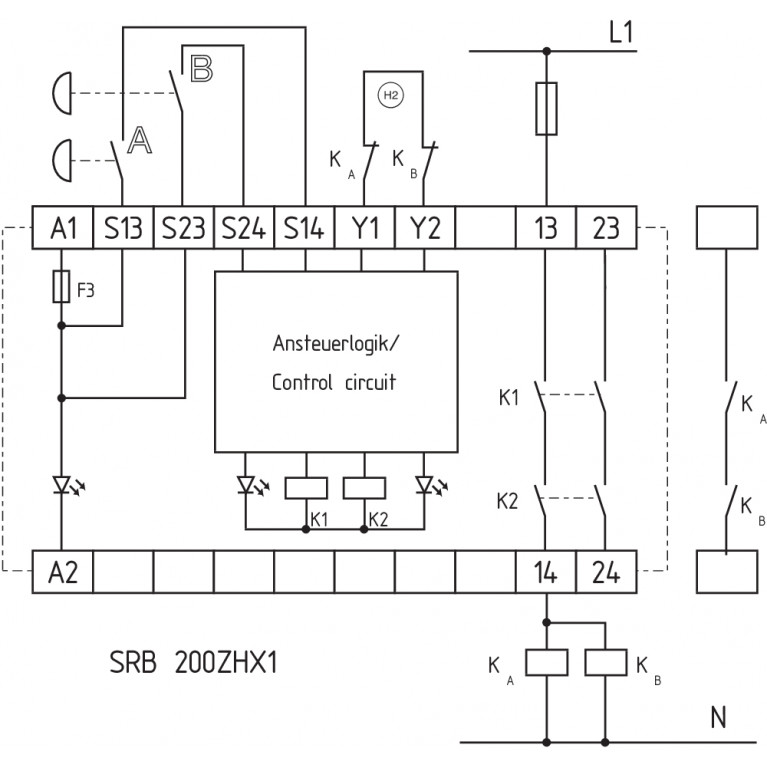

Пример подключения
Примечание (Схема подключения)
Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts.The wiring diagram is shown for the de-energised condition.The control recognises cross-short, cable break and earth leakages in the monitoring circuit.Button A and B: 0 NC contact / 1 NO contact (note: the NC contact of the buttons A and B must be opened, before the NO contact closes. No overlapping contacts to avoid triggering of fuse F3).(H2) = Feedback circuitSimultaneity monitoring 0.5 seconds
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
20 ms
Задержка включения при автоматическом запуске, максимум, обычно
100 ms
Задержка выбытия в случае чрезвычайной ситуации, обычно
20 ms
Задержка отключения в случае сбоя питания, обычно
80 ms
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgSn0. self-cleaning, positive drive
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
20.4 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
20.4 VAC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
26.4 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
26.4 VAC
Потребление электроэнергии
1.6 W
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VAC -15 % / +10 %24 VDC -15 % / +20 %
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
8 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
6 A
Ток, категория применения DC-13
6 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
2 A
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
