PROTECT-IE-02-SK

Код: 101189096
В наличии
EAN (европейский артикул)
4250116202225
Артикул (номер заказа)
101189096
Доступно до
31.12.2024
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание

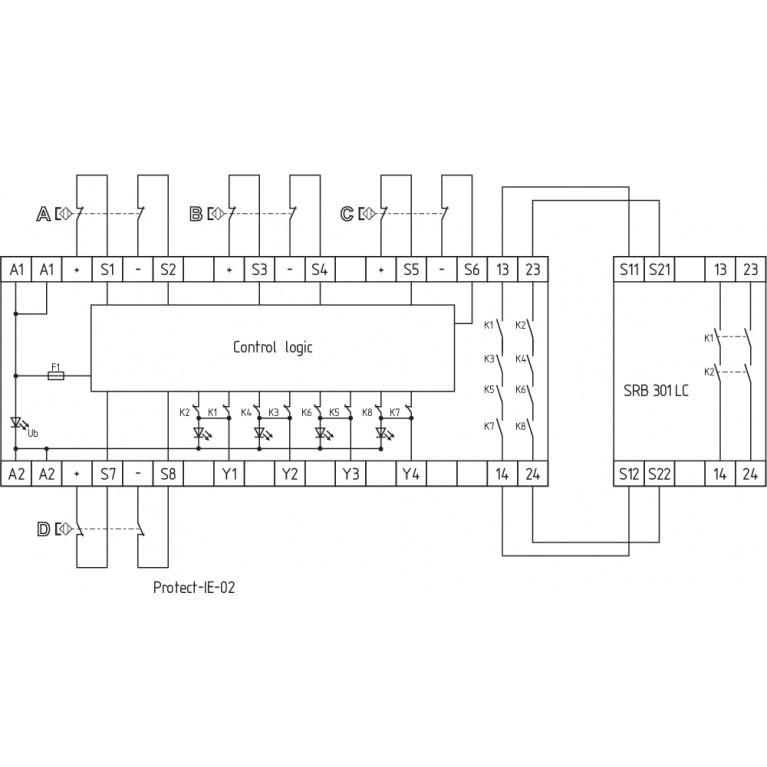

  • Вход для до 4 датчиков на каждый интерфейс, например: магнитные выключатели безопасности типа BNS, устройства аварийной остановки, устройства блокировки и т. д.
  • 2 предохранительных контакта
Характеристики
Данные для заказа
EAN (европейский артикул)
4250116202225
Артикул (номер заказа)
101189096
Доступно до
31.12.2024
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
PROTECT-IE-02-SK
Другие данные
Примечание (приложения)
Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switches
Индикация состояния
Указанные рабочие состояния
Position relay K2Position relay K1Position relay K3Position relay K3
Классификация безопасности
Стандарты
EN IEC 60947-5-1EN IEC 61508
Классификация безопасности — релейные выходы
Время миссии
20 Year(s)
Значение ПФХ
2.00 x 10⁻⁷ /h
Категория
3
Отказ по общей причине (CCF), минимум
65
Уведомление
for max. 36,500 switching cycles/year and max. 60% contact load
Уровень диагностического покрытия (DC)
60 %
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
126 mm
Глубина
61 mm
Ширина
48 mm
Механические данные – техника подключения
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
Screw connection, plug-in
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.14 mm²
Общие данные
Вес брутто
140 g
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, общая
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
2
Количество светодиодов
5
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Стоп-Категория
Съемные терминалы
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP20
Степень защиты монтажного пространства
IP20
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Степень загрязнения
2
Электрические данные
Входное сопротивление при Ue
2,900 Ω
Задержка включения при автоматическом запуске, не более
20 ms
Задержка возврата при «аварийной остановке», не более
20 ms
Контактное сопротивление, максимальное
0.1 Ω
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Потребление электроэнергии
1.7 W
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VDC -15 % / +20 %
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
2 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения DC-13
2 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
0.1 A

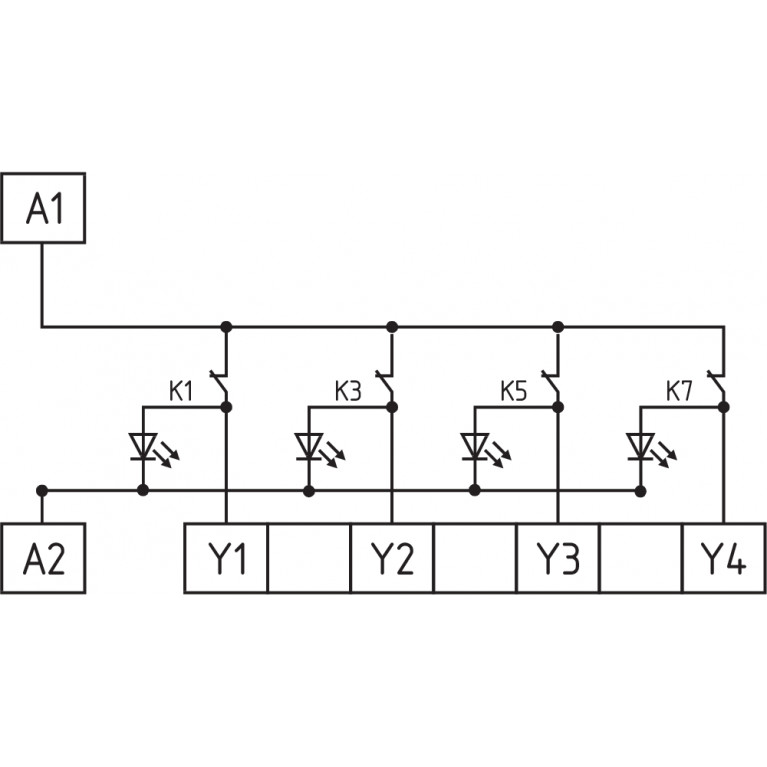

Электрические данные — цифровой выход
Напряжение, категория применения DC-12
24 VDC
Ток, категория применения DC-12
0.1 A
Электрические данные — цифровые входы
Входной сигнал, ВЫСОКИЙ сигнал «1»
19 - 28,8 VDC
Входной сигнал, НИЗКИЙ сигнал «0»
0 - 1 VDC
Сопротивление проводимости, максимальное
40 Ω
