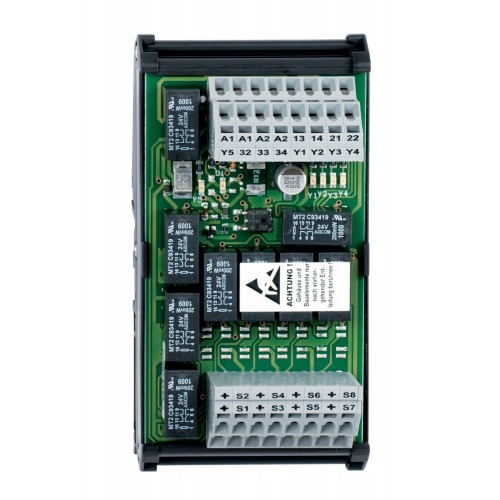

PROTECT-PE-11-SK

Код: 101210945
В наличии
EAN (европейский артикул)
4030661562124
Артикул (номер заказа)
101210945
Доступно до
31.12.2024
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Вход для до 4 датчиков на каждый интерфейс, например: магнитные выключатели безопасности типа BNS, устройства аварийной остановки, устройства блокировки и т. д.
  • 2 предохранительных контакта
  • Выход сигнализации для каждого датчика (контроль обеих цепей датчиков) и всех датчиков (Y5, групповой сигнал)
  • Возможность подключения до 4 датчиков с неизолированными сигналами, например, продуктов CSS от Schmersal, а также AOPD (только PROTECT-PE-02).
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661562124
Артикул (номер заказа)
101210945
Доступно до
31.12.2024
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
PROTECT-PE-11-SK
Другие данные
Примечание (приложения)
Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtain
Индикация состояния
Указанные рабочие состояния
Position relay K2Position relay K1Internal operating voltage UiPosition relay K3Position relay K3
Классификация безопасности
Стандарты
EN IEC 60947-5-1EN IEC 61508
Классификация безопасности — релейные выходы
Время миссии
20 Year(s)
Значение ПФХ
2.00 x 10⁻⁷ /h
Категория
3
Отказ по общей причине (CCF), минимум
65
Уровень диагностического покрытия (DC)
60 %
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
126 mm
Глубина
61 mm
Ширина
65.5 mm
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
Screw connection, plug-in
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.14 mm²
Общие данные
Вес брутто
160 g
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, общая
Yes
Количество вспомогательных контактов
29
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
1
Количество светодиодов
6
Количество сигнальных выходов
7
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Стоп-Категория
Съемные терминалы
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP20
Степень защиты монтажного пространства
IP20
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Степень загрязнения
2
Электрические данные
Входное сопротивление при Ue
2,900 Ω
Задержка включения при автоматическом запуске, максимум, обычно
10 ms
Задержка возврата при «аварийной остановке», не более
10 ms
Задержка отключения при отключении электроэнергии, не более
60 ms
Контактное сопротивление, максимальное
0.1 Ω
Номинальное переменное напряжение для органов управления при мин
21.1 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
21.1 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
21.1 VAC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
26.4 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
26.4 VAC
Потребление электроэнергии
1.7 W
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VDC -15 % / +20 %
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
2 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения DC-13
2 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
0.1 A
Электрические данные — цифровой выход
Напряжение, категория применения DC-12
24 VDC
Ток, категория применения DC-12
0.1 A
Электрические данные — цифровые входы
Входной сигнал, ВЫСОКИЙ сигнал «1»
19 - 28,8 VDC
Входной сигнал, НИЗКИЙ сигнал «0»
0 - 1 VDC
Сопротивление проводимости, максимальное
40 Ω
