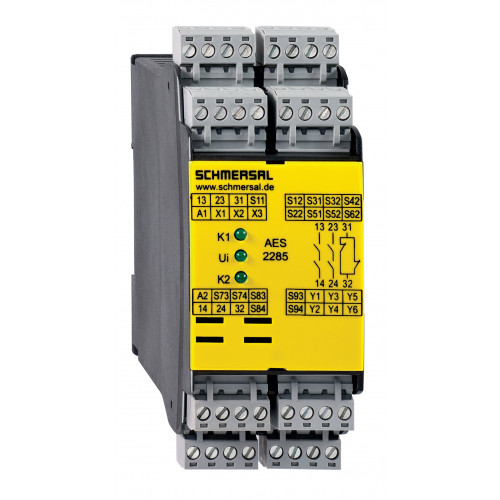

AES2285

Код: 101172211

В наличии

EAN (европейский артикул)

4250116201846

Артикул (номер заказа)

101172211

Доступно до

31.12.2023

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Многократная оценка до 6 защитных устройств
Мониторинг магнитных датчиков безопасности серии BNS
2 контакта безопасности, СТОП 0
6 сигнальных выходов
Дополнительные контакты посредством расширителя выходов
Индивидуальные сигнальные выходы для каждой охранной двери

Характеристики

Данные для заказа

EAN (европейский артикул)

4250116201846

Артикул (номер заказа)

101172211

Доступно до

31.12.2023

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

Описание типа продукта

AES2285

Примечание (Пропускная способность)

Phased-out product

Другие данные

Примечание (приложения)

Safety sensorGuard system

Индикация состояния

Указанные рабочие состояния

Position relay K2Position relay K1Internal operating voltage Ui

Классификация безопасности

Стандарты

EN IEC 60947-5-1EN IEC 61508

Классификация безопасности — релейные выходы

Время миссии

20 Year(s)

Значение ПФХ

2.00 x 10⁻⁸ /h

Категория

Отказ по общей причине (CCF), минимум

Уровень диагностического покрытия (DC)

≥ 99 %

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

10,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

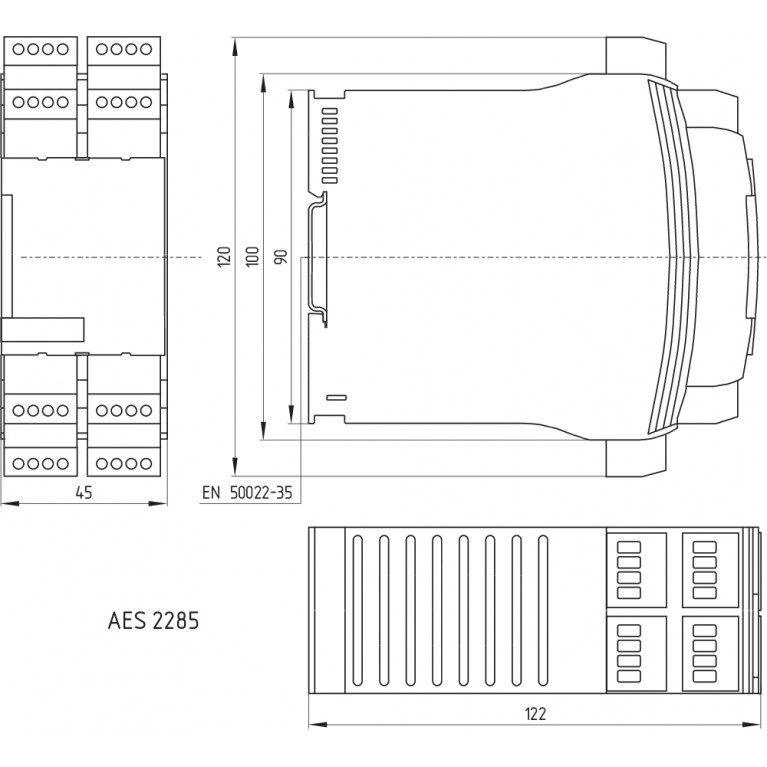

Механические данные – Размеры

Высота

100 mm

Глубина

121 mm

Ширина

45 mm

Механические данные – техника подключения

Момент затяжки зажимов

0.6 Nm

Обозначения клемм

IEC/EN 60947-1

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

2.5 mm²

Сечение кабеля, минимальное

0.25 mm²

Общие данные

Вес брутто

430 g

Климатический стресс

EN 60068-2-78

Материал корпуса

Glass-fibre reinforced thermoplastic, ventilated

Стандарты

BG-GS-ET-14BG-GS-ET-20EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество вспомогательных контактов

Количество контактов Snap-in, максимальное

Количество контактов Snap-in, минимум

Количество контактов безопасности

Количество полупроводниковых выходов без задержки с сигнальными

Количество светодиодов

Количество сигнальных выходов

Начать ввод

Yes

Обнаружение заземления

Yes

Обнаружение обрыва провода

Yes

Обнаружение перекрестного замыкания

Yes

Сброс после отключения напряжения питания

Yes

Сбросить обнаружение края

Yes

Стоп-Категория

Схема обратной связи

Yes

Съемные терминалы

Yes

Функция автоматического сброса

Yes

Электронный предохранитель

Yes

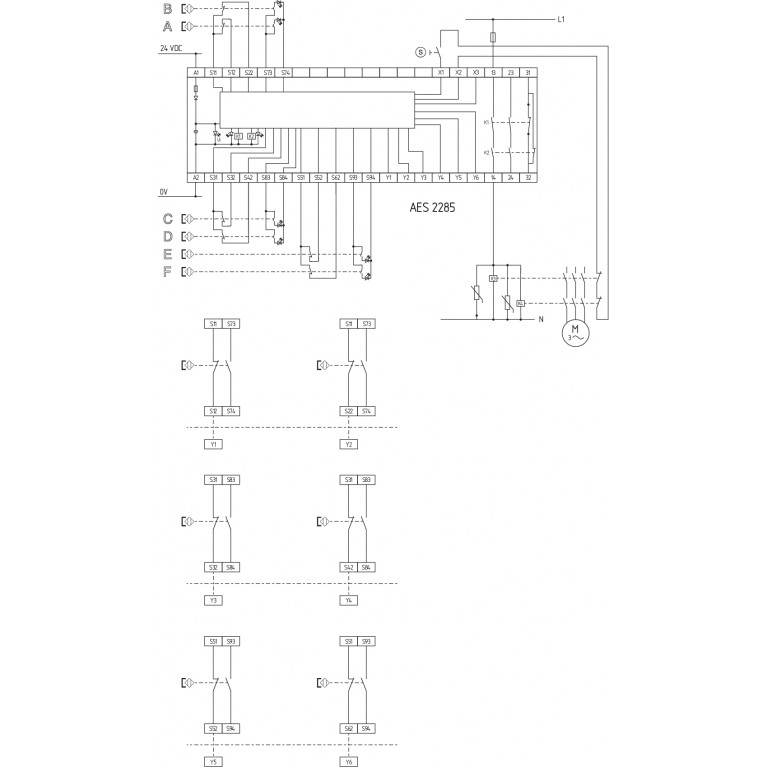

Пример подключения

Примечание (Схема подключения)

The wiring diagram is shown with guard doors closed and in de-energised condition.The feedback circuit monitors the position of the contactors K3 and K4.Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals X1/X3. If the feedback circuit is not required, establish a bridge.To secure 6 guard doors up to PL d and Category 3Monitoring 6 guard door(s), each with a magnetic safety sensor of the BNS rangeStart button (S) with edge detection

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Условия окружающей среды

Сопротивление шоку

10 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

-25 ... +45 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 ... 55 Hz, Amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

20 ms

Задержка включения при автоматическом запуске, максимум, обычно

100 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

20 ms

Задержка отключения в случае сбоя питания, обычно

80 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgCdO, self-cleaning, positive drive

Номинальное переменное напряжение для органов управления при мин

20.4 VDC

Номинальное переменное напряжение органов управления, 50 Гц, не

20.4 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

20.4 VAC

Номинальное рабочее напряжение

24 VDC

Номинальное управляющее напряжение постоянного тока, не более

28.8 VDC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

26.4 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

26.4 VAC

Потребление электроэнергии

6.6 VA

Примечание (контактное сопротивление)

in new state

Пульсации напряжения

10 %

Рабочее напряжение

24 VAC -15 % / +10 %24 VDC -10 % / +20 %

Тепловой испытательный ток

6 A

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

8 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

6 A

Ток, категория применения DC-13

6 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EMC-Directive

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровой выход

Напряжение, категория применения DC-12

24 VDC

Ток, категория применения DC-12

0.1 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
