Магнитный датчик BNS 260 STG-AS-R

Код: 101186155

В наличии

Рекомендация (привод)

BPS 260-1BPS 260-2

Цена: 39 250,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

2 м Предварительно смонтированный кабель с разъемом M12, прямой, 4-полюсный
Датчик безопасности
Корпус из термопластика
отсутствие механического износа

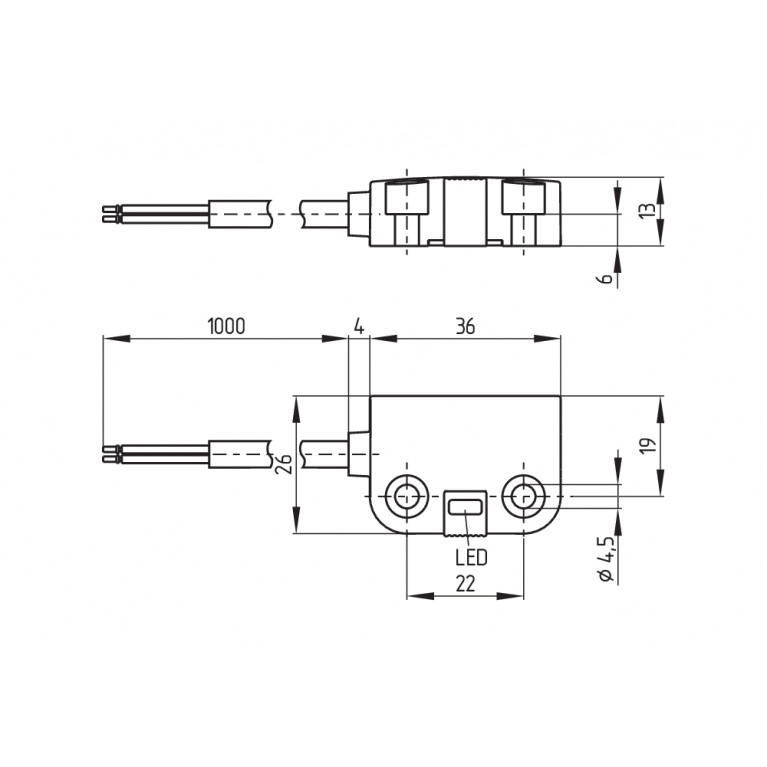

36 мм х 26 мм х 13 мм
Интегрированный AS-интерфейс
Возможен скрытый монтаж
Долгая жизнь
Нечувствительность к поперечному смещению
Нечувствителен к загрязнениям
Светодиод AS-интерфейса и индикатор состояния

Характеристики

Аксессуар

Рекомендация (привод)

BPS 260-1BPS 260-2

Данные для заказа

EAN (европейский артикул)

4030661333656

Артикул (номер заказа)

101186155

Номер eCl@ss, версия 11.0

27-27-24-02

Номер eCl@ss, версия 9.0

27-27-24-02

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BNS 260 STG-AS-R

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) LED green: Supply voltage(2) red LED: AS-i communication error / Slave address = 0

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

6.21 x 10⁻⁹ /h

Категория

Примечание (значение PFH)

up to max. 500,000 switching cycles/year

Стандарты

EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

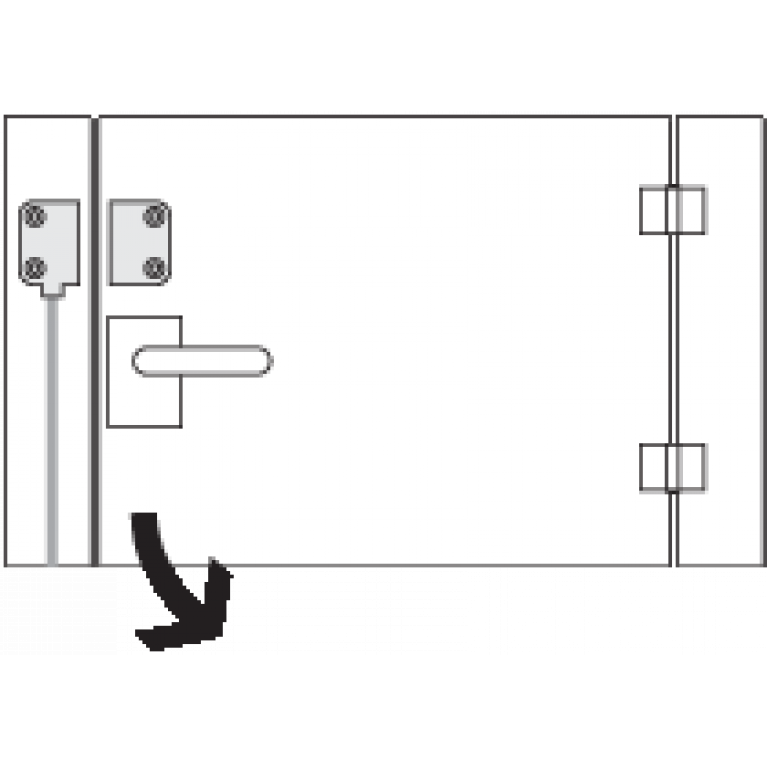

Дверные петли

Right

Исполнительный элемент

Magnet

Направление движения

Head-on to the active surface

Механические данные – Размеры

Высота датчика

26 mm

Длина датчика

13 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

5 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

15 mm

Примечание (Расстояние переключения Sn)

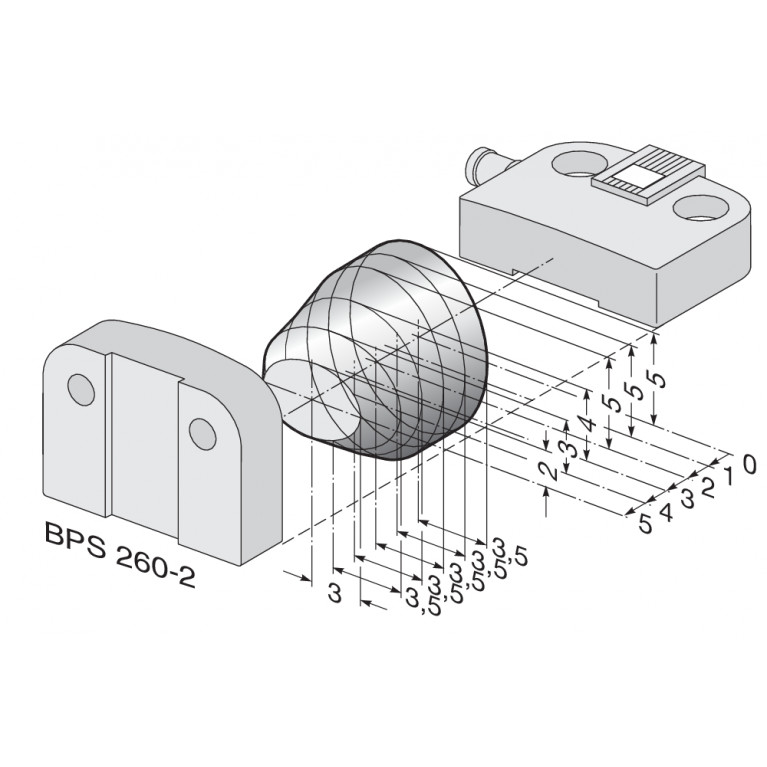

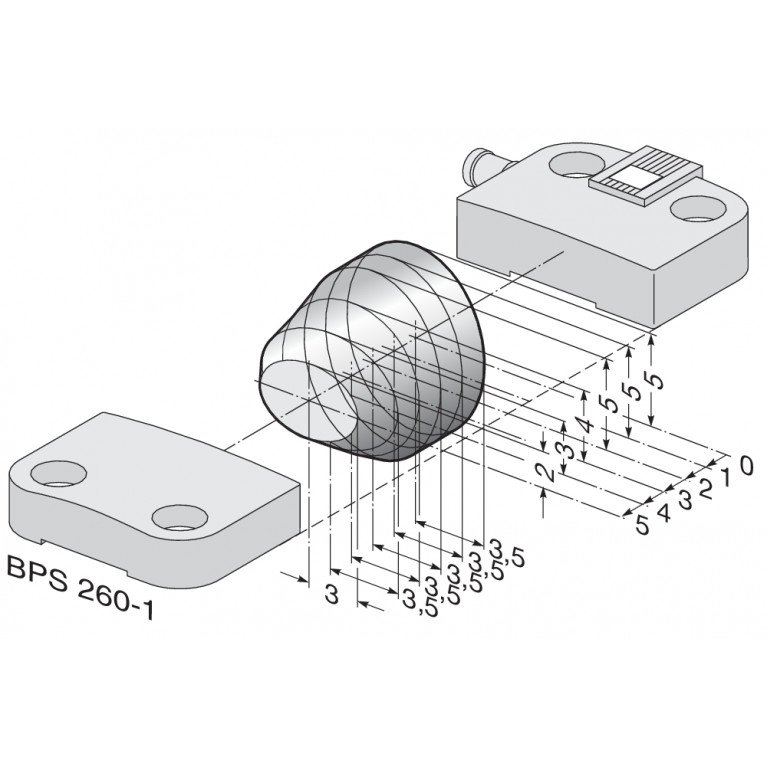

Axial misalignment, a horizontal and vertical misalignment of the safety sensor and the actuator are tolerated. The possible misalignment depends on the distance of the active surfaces of the sensor and the actuator. The sensor remains active within the tolerance range.

Примечание (точность повторения R)

Wiederholgenauigkeit R ≤ 0,1 x Sao

Механические данные – техника подключения

Длина кабеля

2 m

Материал оболочки кабеля

LSYY

Прекращение действия

Connecting cable with M12 connector, straight, 4-pole

Сечение провода

23 AWG

Назначение выводов

ПИН-код 1

AS-i +

ПИН-код 2

n.c.

ПИН-код 3

AS-Interface -

ПИН-код 4

n.c.

Общие данные

Вес брутто

100 g

Время реакции, максимальное

100 ms

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Стандарты

EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508

Условия установки (механические)

quasi-flush

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Кодирование

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaW

Условия окружающей среды

Класс защиты

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+70 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

50 mA

Номинальное рабочее напряжение

18 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-0.B.F.E

AS-i, ID-код

0xB

AS-i, ID-код1

0xF

AS-i, ID-код2

0xE

AS-i, код ввода-вывода

0x0

Адрес модуля ввода AS-i

Биты параметров AS-i, P0 ... P3

No function

Версия AS-i

V 2.1

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0… DO 3

No Function

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)FID: periphery error

Спецификация AS-i

Safety-Slave
