ASIM-C-M12-8P-2M

Код: 103004693
В наличии
EAN (европейский артикул)
4030661441078
Артикул (номер заказа)
103004693
Номер eCl@ss, версия 11.0
27-24-26-04
Номер eCl@ss, версия 12.0
27-24-26-04
Номер eCl@ss, версия 9.0
27-24-26-04
Номер ETIM, версия 6.0
EC001599
Номер ETIM, версия 7.0
EC001599
Описание типа продукта
ASIM-C-M12-8P-2M
Цена: 17 882,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Светодиодный выход 50 мА от AS-интерфейса
  • Компактный модуль ввода безопасности
  • Интегрирован в пассивный переход
  • для 2 беспотенциальных размыкающих контактов
  • Класс защиты IP67
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661441078
Артикул (номер заказа)
103004693
Номер eCl@ss, версия 11.0
27-24-26-04
Номер eCl@ss, версия 12.0
27-24-26-04
Номер eCl@ss, версия 9.0
27-24-26-04
Номер ETIM, версия 6.0
EC001599
Номер ETIM, версия 7.0
EC001599
Описание типа продукта
ASIM-C-M12-8P-2M

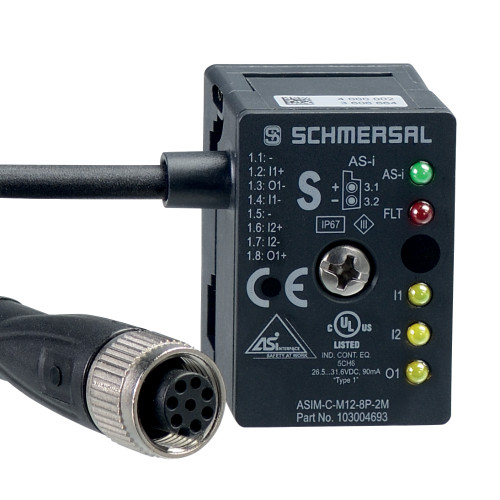

Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) green LED (AS-i LED): AS-i supply voltage / Slave address = 0(2) red LED: AS-i communication error / Slave address = 0(3) yellow LED: I1 = Status safety input 1(4) yellow LED: I2 = Status safety input 2(5) LED yellow: o1 = Status LED output
Классификация безопасности
Время миссии
20 Year(s)
Категория
4
Стандарты
EN IEC 62061
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные – Размеры
Высота
40.5 mm
Глубина
22 mm
Ширина
27.7 mm
Механические данные – техника подключения
Длина кабеля
2 m
Материал кабеля
Polyurethane PUR
Прекращение действия
Connector, M12, 8-pole, A-coded
Общие данные
Вес брутто
145 g
Время реакции, максимальное
1 ms
Материал корпуса
Thermoplastic PBT
Продолжительность риска, максимальная
5 ms
Стандарты
EN 50295EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
TÜVcULus
Условия окружающей среды
Класс защиты
III
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-20 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+80 °C
Устойчивость к вибрациям
10 … 57 Hz, amplitude 0.75 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
90 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-7.B.F.0
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Communication monitoring AS-i
Биты параметров AS-i, P1 ... P3
No function
Версия AS-i
V 3.0
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
LED-Output
Выходы AS-i, DO 1 … DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)
