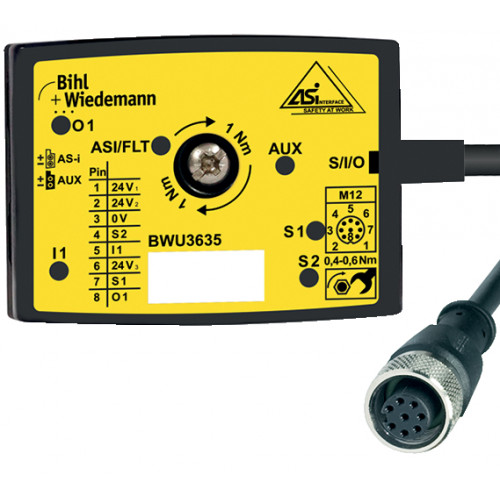

AS-I оборудование BWU3635

Код: 103016678
В наличии
EAN (европейский артикул)
4030661508924
Артикул (номер заказа)
103016678
Номер eCl@ss, версия 11.0
27-24-26-04
Номер eCl@ss, версия 12.0
27-24-26-04
Номер eCl@ss, версия 9.0
27-24-26-04
Номер ETIM, версия 6.0
EC001599
Номер ETIM, версия 7.0
EC001599
Описание типа продукта
BWU3635
Цена: 21 678,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Может использоваться для датчиков CSS и RSS, а также для МЗМ 100, АЗМ 201, АЗМ 300, АЗМ40.
  • Безопасный активный распределитель AS-i
  • Соединения для профильного кабеля AS-i и AUX
  • С 2 входами повышенной безопасности для OSSD и одним цифровым выходом, который не является безопасным.
  • M12, 8-полюсный соединительный кабель 1 м
  • Класс защиты IP67
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661508924
Артикул (номер заказа)
103016678
Номер eCl@ss, версия 11.0
27-24-26-04
Номер eCl@ss, версия 12.0
27-24-26-04
Номер eCl@ss, версия 9.0
27-24-26-04
Номер ETIM, версия 6.0
EC001599
Номер ETIM, версия 7.0
EC001599
Описание типа продукта
BWU3635
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) green/red LED (AS-i duo LED): Supply voltage / communication error / slave address = 0 / periphery error detected(2) LED green: AUX-Power available(3) LED yellow: S1 = Status safety input 1(4) LED yellow: S2 = Status safety input 2(5) LED yellow: I1 = Status input I1(6) LED yellow: o1 = Status output o1
Классификация безопасности
Время миссии
20 Year(s)
Значение PFD
6.19 x 10⁻⁷
Значение ПФХ
5.18 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 62061
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные – Размеры
Высота
45 mm
Глубина
19 mm
Ширина
60 mm
Механические данные – техника подключения
Длина кабеля
1 m
Материал кабеля
PUR
Прекращение действия
Cable connector M12, 8-pole, A-coded
Общие данные
Вес брутто
141 g
Время реакции, максимальное
11 ms
Материал корпуса
Plastic
Стандарты
EN IEC 62026-2EN IEC 62061EN ISO 13849-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Функции безопасности
Yes
Примечание
ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
stabilised PELV power supply
Условия окружающей среды
Сопротивление шоку
15 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-20 ... +60 °C
Температура хранения и транспортировки, минимальная
-30 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 0.5 mm
Электрические данные – Вспомогательное напряжение
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
60 mA
Номинальное рабочее напряжение
21.6 ... 31.6 VDC
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-7.B.F.1
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Control system watchdog
Биты параметров AS-i, P1
Diagnostics signal safety switchgear (inverted)
Биты параметров AS-i, P2 ... P3
No function
Версия AS-i
V 2.1
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Digital output, Solenoid control
Выходы AS-i, DO 1 … DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)
Спецификация AS-i
Safety-Slave
