Данные для заказа
EAN (европейский артикул)
4030661390437
Артикул (номер заказа)
101210929
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта

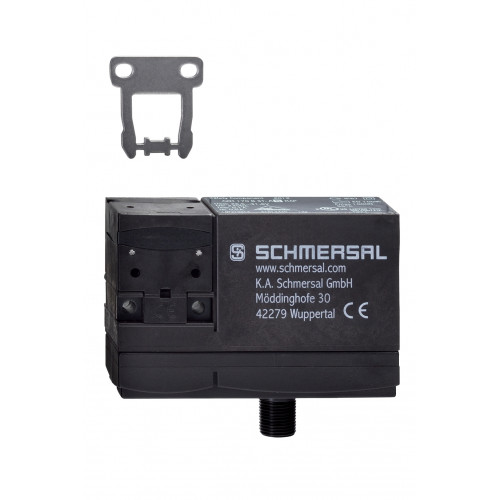

AZM 170 BZ ST-AS RAP
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED green: Supply voltage(2) red LED: Communication error / Slave address = 0(3) LED yellow : Enabling status
Классификация безопасности
Значение ПФХ
1.16 x 10⁻⁶ /h
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Уровень полноты безопасности (SIL), подходит для применения в
1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Значение ПФХ
1.01 x 10⁻⁷ /h
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Скорость срабатывания, максимальная
2 m/s
Удерживающая сила
1,000 N

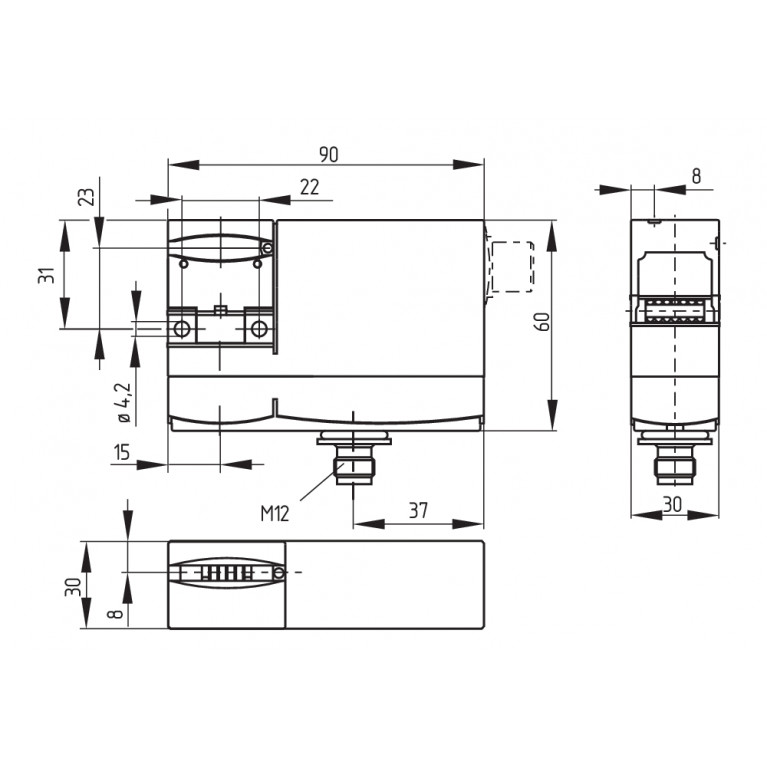

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)

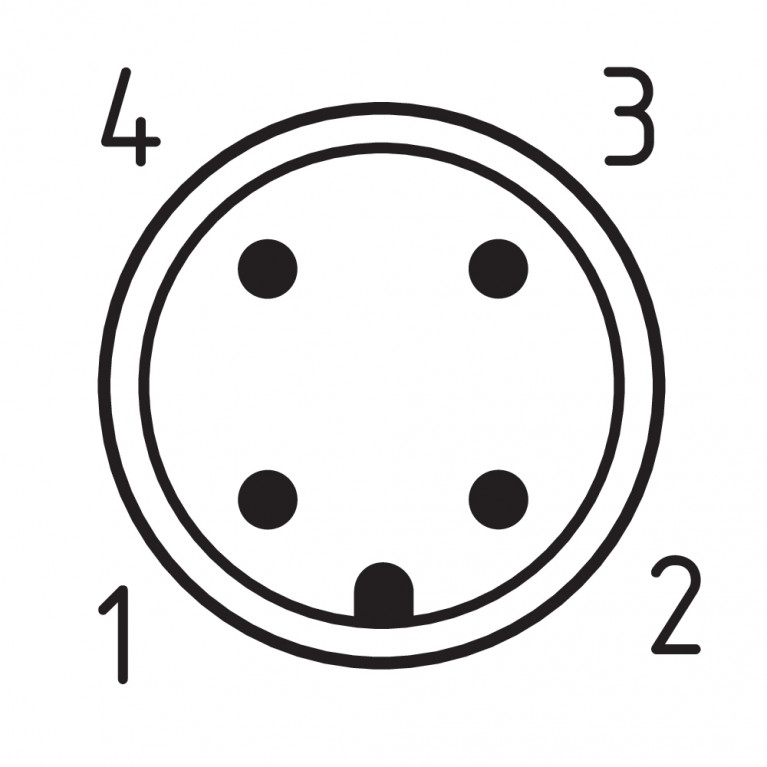

Назначение выводов
Общие данные
Время реакции, максимальное
100 ms
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество направлений действия
2
Комбинированный контроль привода и блокировки
Yes
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
stabilised PELV power supply
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaW
Условия окружающей среды
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные – Вспомогательное напряжение
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
100 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i, код ввода-вывода
0x7
Биты параметров AS-i, P0
Safety guard and actuator detected
Биты параметров AS-i, P1
Solenoid interlock locked
Биты параметров AS-i, P2
No function
Биты параметров AS-i, P3
No function
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Solenoid control
Выходы AS-i, DO 1
No Function
Выходы AS-i, DO 2
No Function
Выходы AS-i, DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
Спецификация AS-i
Safety-Slave
