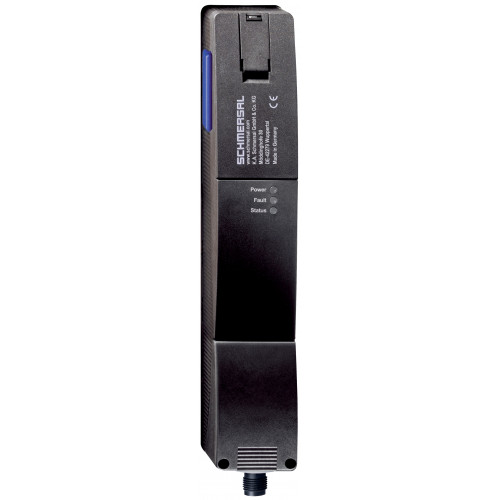

AZM201B-I1-ST-T-AS-P

Код: 103025861
В наличии
Рекомендация (привод)
AZ/AZM201-B1AZ/AZM201-B30
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Высокая удерживающая сила 2000 г.
  • 40 мм х 244 мм х 50 мм
  • Блокировка с защитой от неправильного запирания.
  • Двойная изоляция
  • Долгая жизнь
  • Интегрированный AS-интерфейс
  • Электромагнитная блокировка со встроенным интерфейсом безопасности AS-i
  • Универсальное многократно обучаемое или индивидуальное кодирование благодаря технологии RFID
  • I-варианты с уровнем кодирования HIGH по ISO 14119
Характеристики
Аксессуар
Рекомендация (привод)
AZ/AZM201-B1AZ/AZM201-B30
Данные для заказа
EAN (европейский артикул)
4030661524214
Артикул (номер заказа)
103025861
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM201B-I1-ST-T-AS-P
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Status and diagnostics: Transmitter + receiver(2) LED red: Internal device error(3) LED yellow: Device condition
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
1.59 x 10⁻⁴
Значение ПФХ
1.81 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Момент затяжки крепежных винтов, не более
8 Nm
Примечание
Torx T10
Примечание (сила зажима Fмакс.)
1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Примечание (сила зажима ФЖ)
1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Сила фиксации
30 N
Скорость срабатывания, максимальная
0.2 m/s
Тип крепежных винтов
2x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

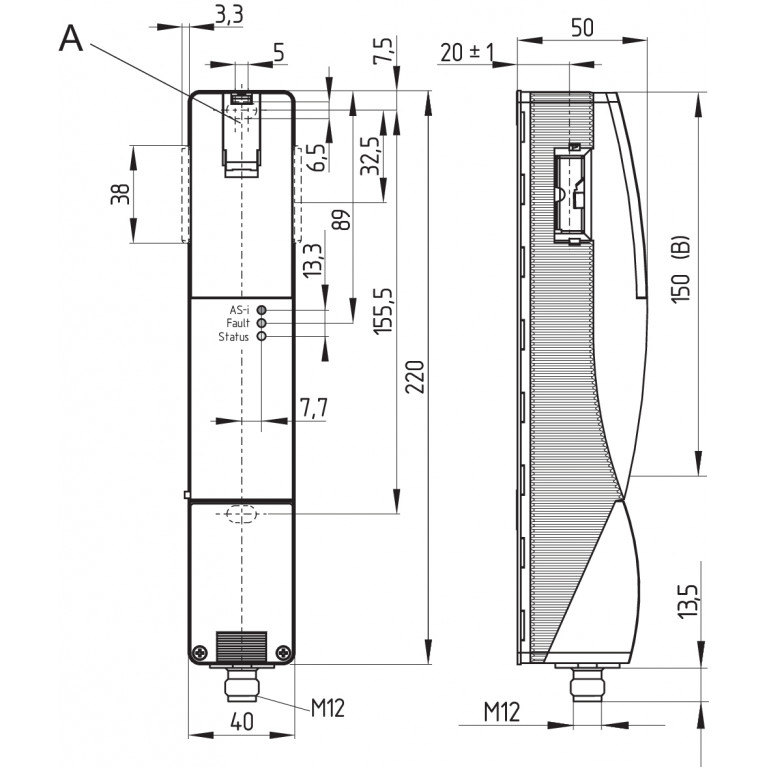

Механические данные – Размеры
Высота датчика
220 mm
Длина датчика
50 mm
Ширина датчика
40 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)
Назначение выводов
ПИН-код 1
AS-Interface +
ПИН-код 2
Aux - (P)
ПИН-код 3
AS-Interface -
ПИН-код 4
Aux + (P)
Общие данные
Вес брутто
541 g
Время реакции, максимальное
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Individual coding
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN IEC 62026-2EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Возможность разблокировки
Yes
Интегральная диагностика системы, статус
Yes
Количество направлений действия
2
Привод контролируется
Yes
Ручной выпуск
Yes
фиксация
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Triangular key for AZM 201
Примечание
ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
stabilised PELV power supply
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaWFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP66
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Частота переключения, максимальная
1 Hz
Электрические данные – Вспомогательное напряжение
Номинальное рабочее напряжение
24 VDC
Потребление тока
500 mA
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
100 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — магнитное управление
Время включения магнита
100 %
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-7.B.F.E
AS-i, ID-код
0xB
AS-i, ID-код1
0xF
AS-i, ID-код2
0xE
AS-i, код ввода-вывода
0x7
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Safety guard and actuator detected
Биты параметров AS-i, P1
Solenoid interlock locked
Биты параметров AS-i, P2
Magnet voltage in tolerance range
Биты параметров AS-i, P3
Internal device error (FID)
Версия AS-i
V 3.0
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Solenoid control
Выходы AS-i, DO 1
No Function
Выходы AS-i, DO 2
No Function
Выходы AS-i, DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
FID: periphery error
Спецификация AS-i
Safety-Slave
