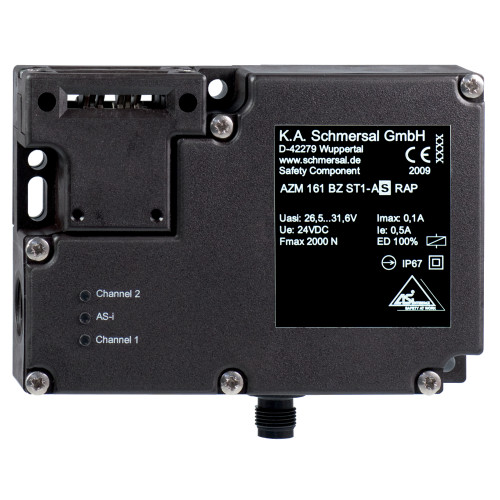

AZM 161 Z ST2-AS RP

Код: 101210663

В наличии

EAN (европейский артикул)

4030661402581

Артикул (номер заказа)

101210663

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

AZM 161 Z ST2-AS RP

Цена: 45 593,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Питание соленоида 24 В постоянного тока (Вспом.)
Блокировка ограждения контролируется
Ручной выпуск
Электромагнитная блокировка
Корпус из термопластика
Высокая удерживающая сила 2000 г.
130 мм х 90 мм х 30 мм
Блокировка с защитой от неправильного запирания.
Двойная изоляция
Долгая жизнь
Интегрированный AS-интерфейс

Характеристики

Данные для заказа

EAN (европейский артикул)

4030661402581

Артикул (номер заказа)

101210663

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

AZM 161 Z ST2-AS RP

Другие данные

Примечание (приложения)

sliding safety guardremovable guardhinged safety guard

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) LED yellow: Channel 2 / AS-i SaW Bit 2.3(2) LED green/red (AS-i duo LED): Supply voltage / communication error / slave address = 0 / periphery error detected(3) LED yellow: Channel 1 / AS-i SaW Bit 0.1

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

1.14 x 10⁻⁶ /h

Категория

Примечание (значение PFH)

up to max. 100,000 switching cycles/year

Стандарты

EN ISO 13849-1EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Классификация безопасности - Функция блокировки защитного кожуха

Примечание (уровень производительности)

Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.

Уровень производительности, до

Классификация безопасности – исключение сбоев

Время миссии

20 Year(s)

Значение ПФХ

1.01 x 10⁻⁷ /h

Категория

Пожалуйста, обрати внимание

Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.

Примечание (значение PFH)

up to max. 100,000 switching cycles/year

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Монтаж

Screws

Приводной люфт в направлении срабатывания

5.5 mm

Сила фиксации

30 N

Скорость срабатывания, максимальная

2 m/s

Тип крепежных винтов

3x M6

Удерживающая сила Fmax, не более

2,600 N

Удерживающая сила ФЖ по EN ISO 14119

2,000 N

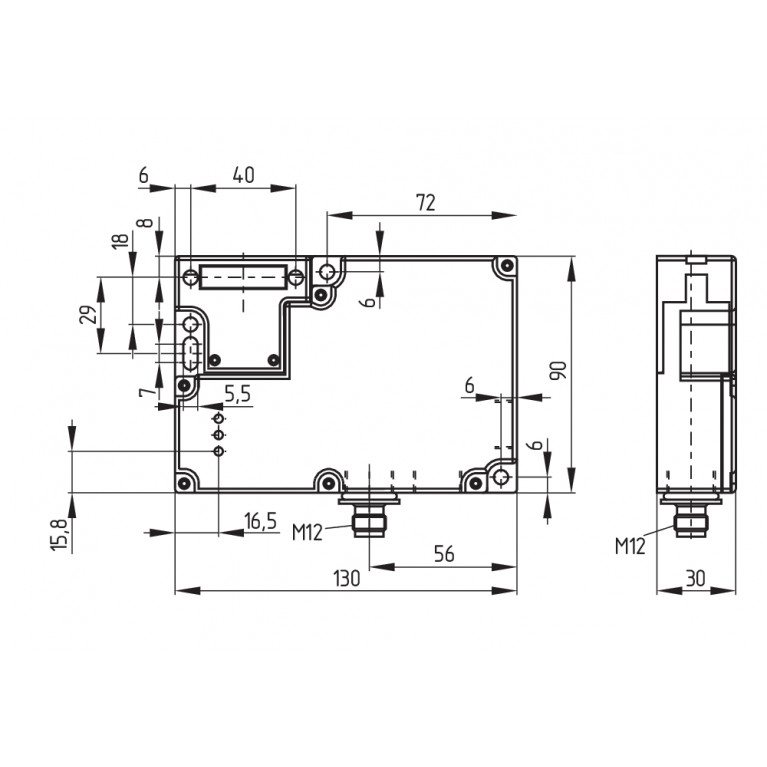

Механические данные – Размеры

Высота датчика

90 mm

Длина датчика

30 mm

Ширина датчика

130 mm

Механические данные – техника подключения

Положение разъема

Right

Прекращение действия

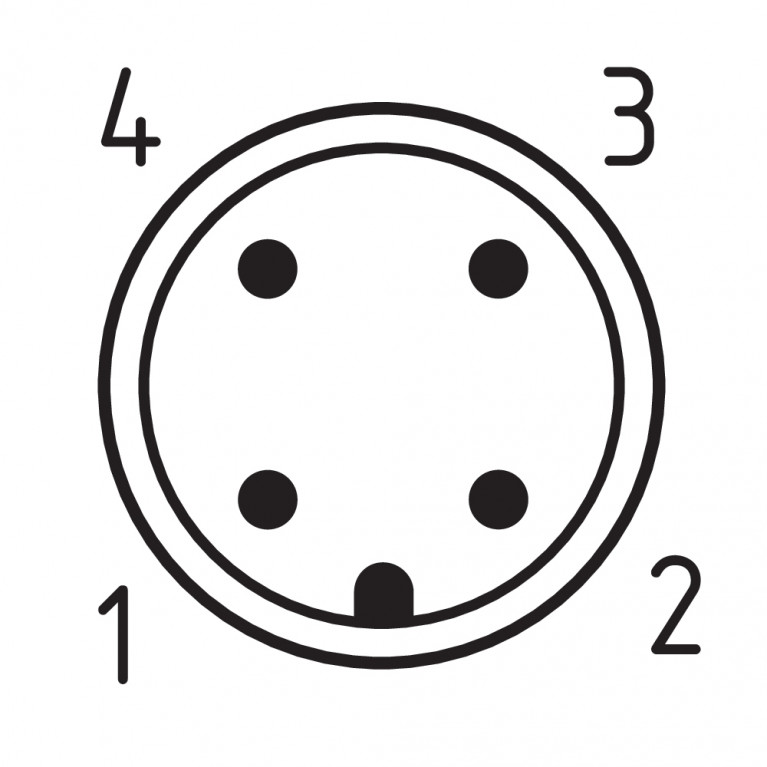

Connector plug M12, 4-pole, (A-coding)

Назначение выводов

ПИН-код 1

AS-i +

ПИН-код 2

Aux - (P)

ПИН-код 3

AS-Interface -

ПИН-код 4

Aux + (P)

Общие данные

Вес брутто

450 g

Время реакции, максимальное

100 ms

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Принцип работы

electromechanical

Стандарты

EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Блокировка соленоида контролируется

Yes

Возможность разблокировки

Yes

Интегральная диагностика системы, статус

Yes

Количество направлений действия

Ручной выпуск

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Выпуск вручную)

For maintenance, installation, etc.For manual release using M5 triangular key, available as accessory

Примечание (Общее)

Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.

ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC

stabilised PELV power supply

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaW

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

Относительная влажность, минимум

30 %

Относительная влажность, не более

95 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 Hz ... 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Частота переключения

1,000 /h

Электрические данные – Вспомогательное напряжение

Номинальное рабочее напряжение

24 VDC

Потребление тока

500 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

100 mA

Номинальное рабочее напряжение

26.5 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-7.B.F.E

AS-i, ID-код

0xB

AS-i, ID-код1

0xF

AS-i, ID-код2

0xE

AS-i, код ввода-вывода

0x7

Адрес модуля ввода AS-i

Биты параметров AS-i, P0

Actuator detected

Биты параметров AS-i, P1

Solenoid interlock locked

Биты параметров AS-i, P2

Magnet voltage in tolerance range

Биты параметров AS-i, P3

Error message - locking/unlocking of the solenoid interlock blocked

Версия AS-i

V 2.1

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0

Solenoid control

Выходы AS-i, DO 1

No Function

Выходы AS-i, DO 2

No Function

Выходы AS-i, DO 3

No Function

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)FID: periphery error

Спецификация AS-i

Safety-Slave
