Магнитный датчик BNS 260-02Z-ST-R

Код: 101184361
В наличии
Рекомендация (привод)
BPS 260
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Цена: 9 929,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем M8 x 1, 4-полюсный
  • Корпус из термопластика
  • маленькое тело
  • Возможен скрытый монтаж
  • 26 мм х 36 мм х 13 мм
  • Долгая жизнь
  • отсутствие механического износа
  • Нечувствительность к поперечному смещению
  • Нечувствителен к загрязнениям
Характеристики
Аксессуар
Рекомендация (привод)
BPS 260
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661321585
Артикул (номер заказа)
101184361
Номер eCl@ss, версия 11.0
27-27-24-02
Номер eCl@ss, версия 9.0
27-27-24-02
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BNS 260-02Z-ST-R
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
25,000,000 Operations
Механические данные
Дверные петли
Right
Исполнительный элемент
Magnet
Направление движения
Head-on to the active surface

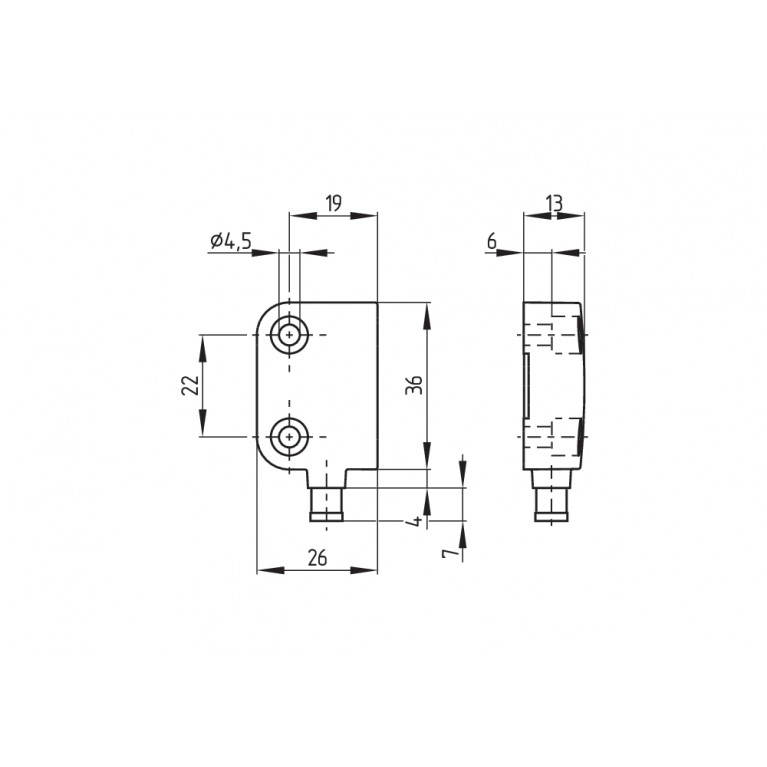

Механические данные – Размеры
Высота датчика
36 mm
Длина датчика
13 mm
Ширина датчика
26 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
5 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
15 mm

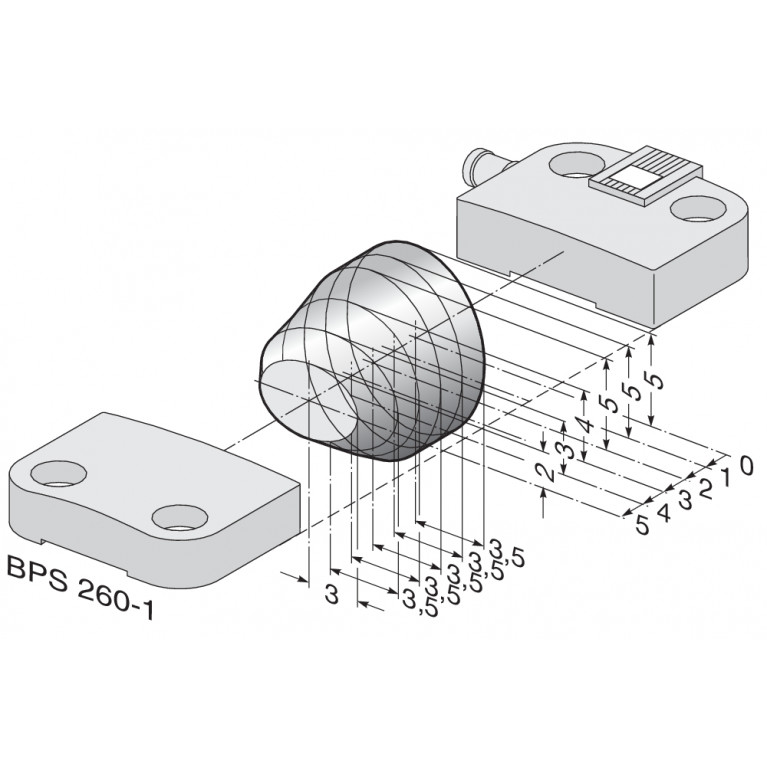

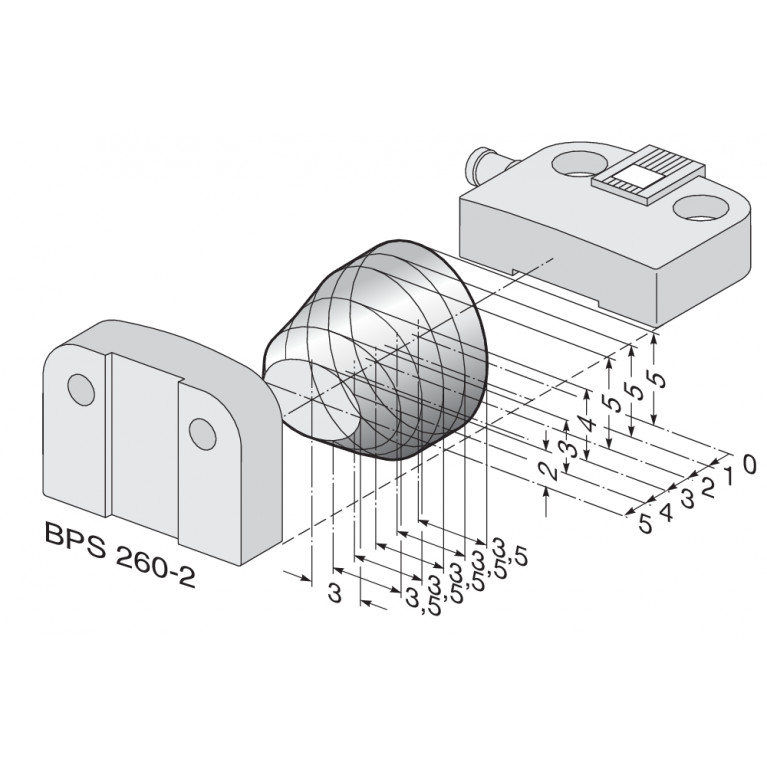

Примечание (Расстояние переключения Sn)
Axial misalignment, a horizontal and vertical misalignment of the safety sensor and the actuator are tolerated. The possible misalignment depends on the distance of the active surfaces of the sensor and the actuator. The sensor remains active within the tolerance range.
Механические данные – техника подключения
Момент затяжки электрического соединения
0.3 Nm
Прекращение действия
Connector M8
Общие данные
Вес брутто
33 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Стандарты
BG-GS-ET-14EN IEC 60947-5-3
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
quasi-flush
Общие данные - Особенности
Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
2
Объем поставки
Объем поставки
Actuator must be ordered separately.

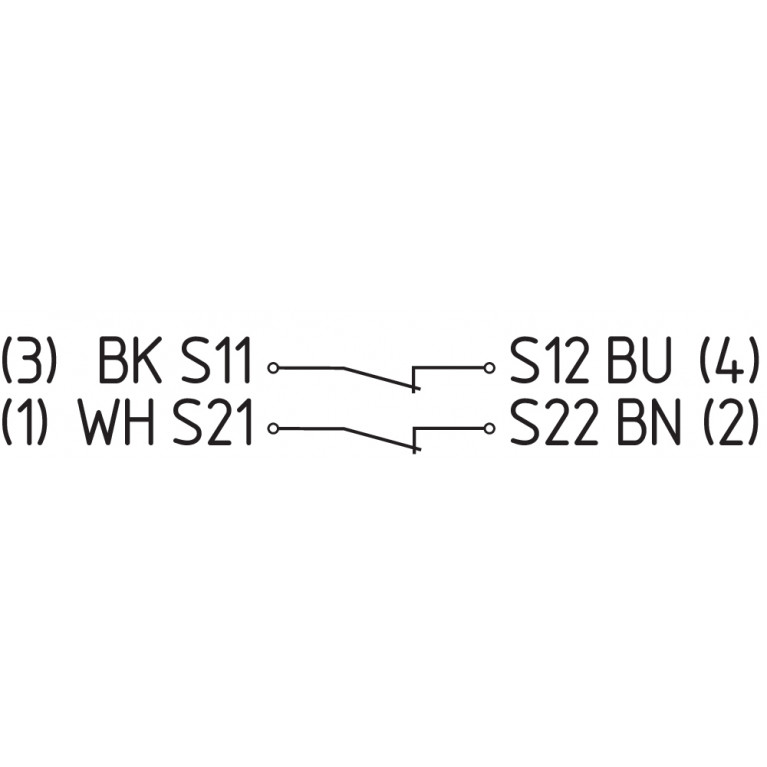

Пример подключения
Примечание (Схема подключения)
The contacts S11-S12 and S21-S22 must be integrated in the safety circuit.
Примечание
Примечание (Общее)

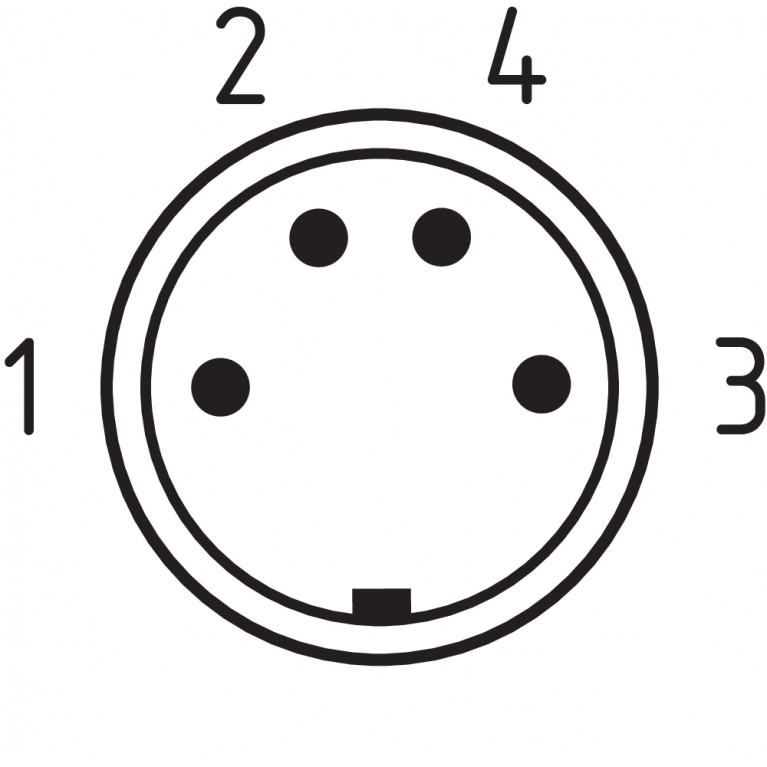

The number in brackets indicate the PIN number of the connector.
Разрешения - Стандарты
Сертификаты
TÜVBGcULus
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
50 VAC
Электрические данные
Коммутационная способность, максимальная
10 VA
Коммутируемое напряжение, максимальное
75 VDC
Коммутируемый ток, максимальный
0.4 A
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
5 Hz
