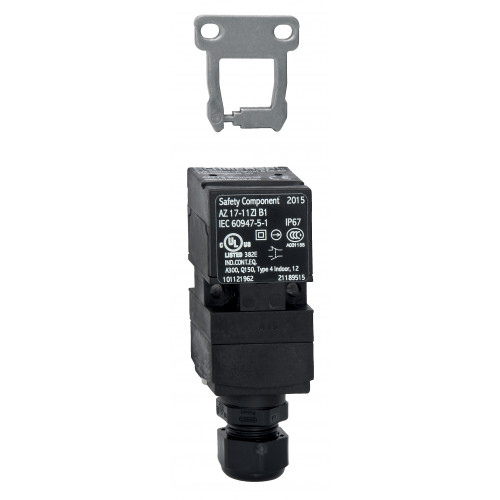

Электромагнитный блокиратор AZ 17-02ZRI B6R

Код: 101136310
В наличии
EAN (европейский артикул)
4030661280431
Артикул (номер заказа)
101136310
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-02ZRI B6R
Цена: 10 217,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • кабельный ввод М16
  • правосторонняя модель

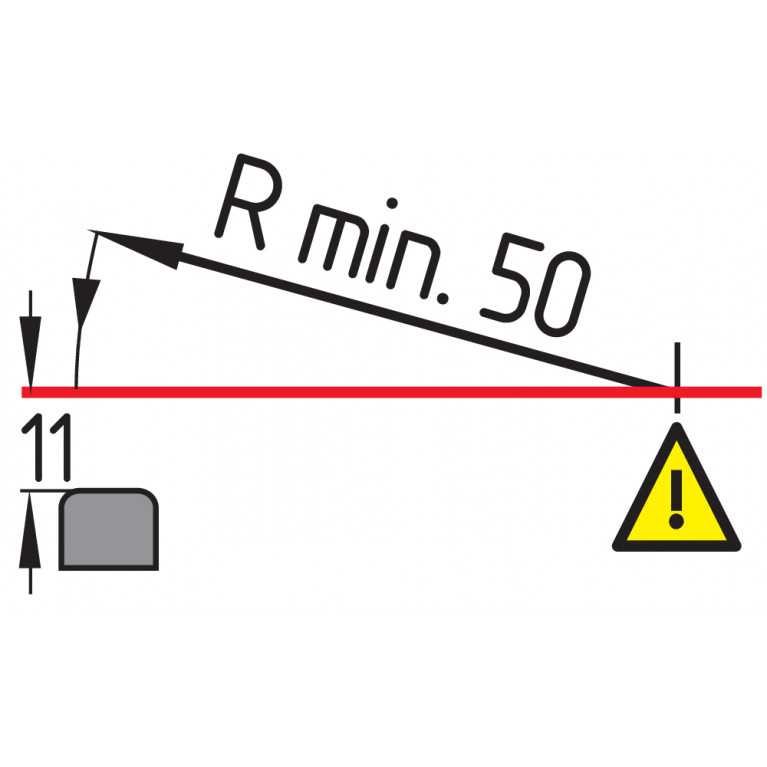

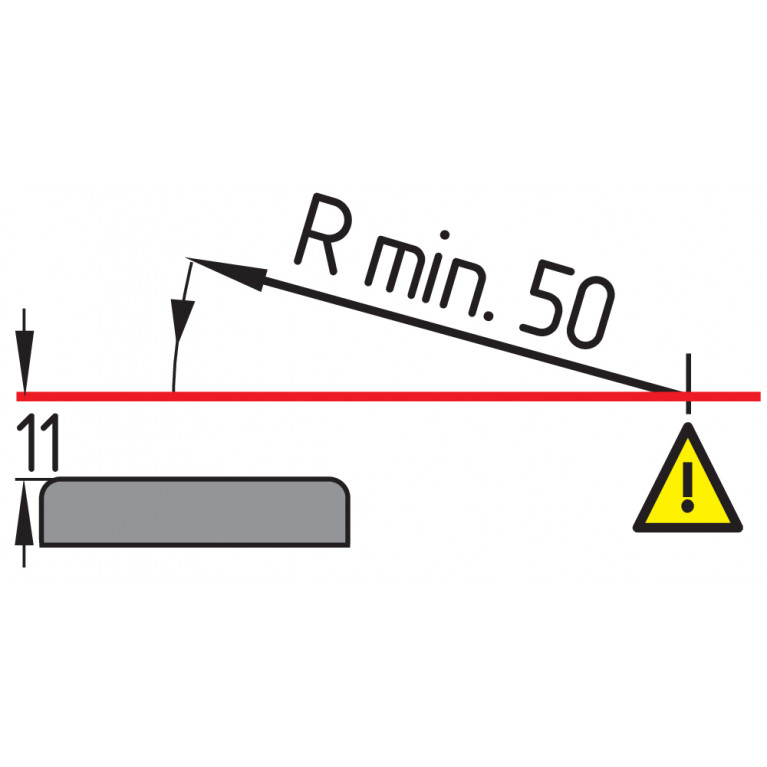

  • Для очень малых радиусов срабатывания на одной линии с плоскостью привода или под углом 90° к ней.
  • Корпус из термопластика
  • Двойная изоляция
  • Долгая жизнь
  • 30 мм х 60 мм х 30 мм
  • маленькое тело
  • Индивидуальное кодирование
  • Уровень кодирования «Высокий» согласно ISO 14119.
  • Высокий уровень надежности контакта при низких напряжениях и токах
  • Нечувствителен к загрязнениям
  • Заглушка слота в комплекте
  • 8 рабочих плоскостей
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661280431
Артикул (номер заказа)
101136310
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-02ZRI B6R
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
Electrical life on request.
Стандарты
EN ISO 13849-1EN IEC 60947-5-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Монтаж
Screws

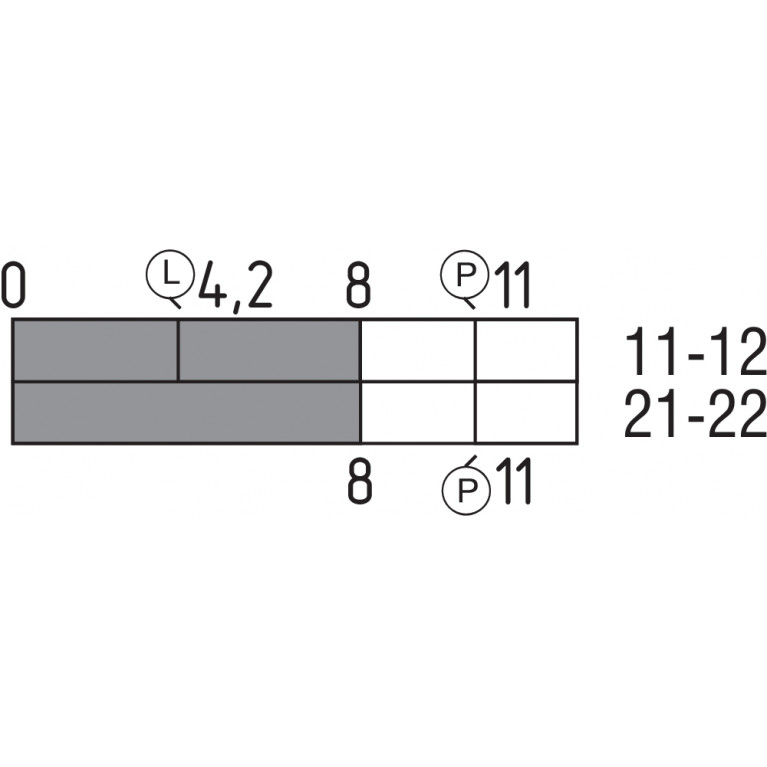

Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
17 N
Положительное усилие разрыва, минимум
34 N
Примечание
Torx T10
Сила фиксации
30 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5

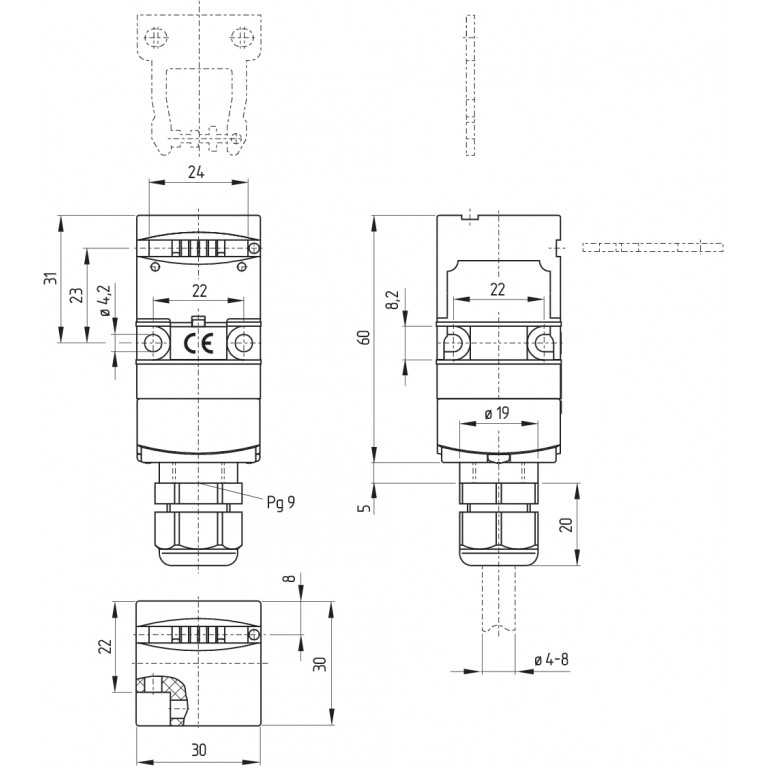

Механические данные – Размеры
Высота датчика
85 mm
Длина датчика
30 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Кабельный ввод
M 16 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
flexible
Сечение кабеля, максимальное
1 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
115 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Количество кабельных вводов
1
Количество контактов безопасности
2
Количество направлений действия
2
Увеличенная сила фиксации
Yes
Объем поставки
Объем поставки
Not available as spare partSlot cover for dust-proof covering of the opening not in use
Примечание
Примечание (Общее)
The actuator is not available separately.
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Степень защиты
IP67
Температура окружающей среды
-30 ... +80 °C
Температура хранения и транспортировки, минимальная
-30 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver

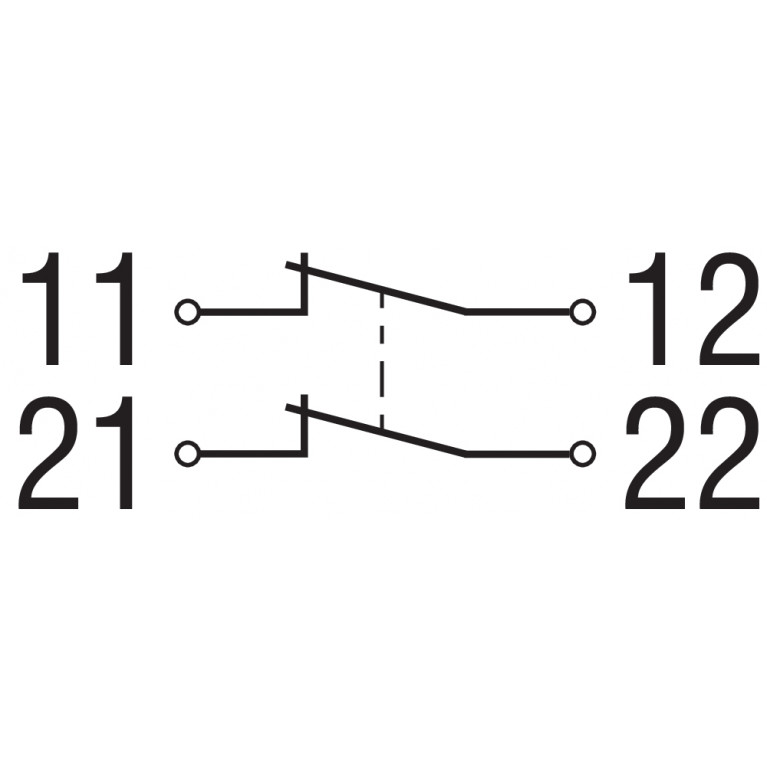

Переключающий элемент
Opener (NC)
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
2,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
