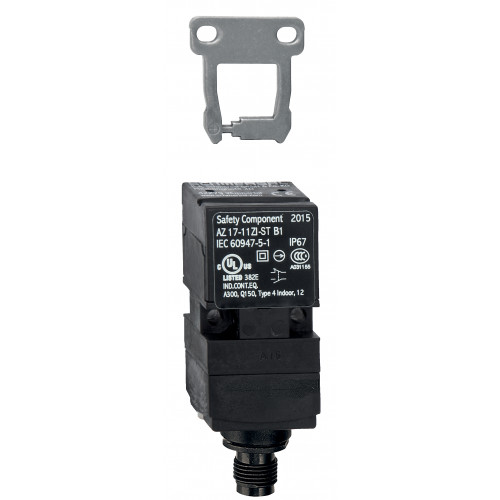

AZ 17-11ZI-ST B1

Код: 101144076
В наличии
EAN (европейский артикул)
4030661130767
Артикул (номер заказа)
101144076
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-11ZI-ST B1
Цена: 10 981,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем M12 x 1, 4-полюсный
  • Корпус из термопластика
  • Двойная изоляция
  • Долгая жизнь
  • 30 мм х 60 мм х 30 мм
  • Особенно подходит для раздвижных дверей.
  • маленькое тело
  • Индивидуальное кодирование
  • Уровень кодирования «Высокий» согласно ISO 14119.
  • Высокий уровень надежности контакта при низких напряжениях и токах
  • Нечувствителен к загрязнениям
  • Заглушка слота в комплекте
  • 8 рабочих плоскостей
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661130767
Артикул (номер заказа)
101144076
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-11ZI-ST B1
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN IEC 60947-5-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Screws

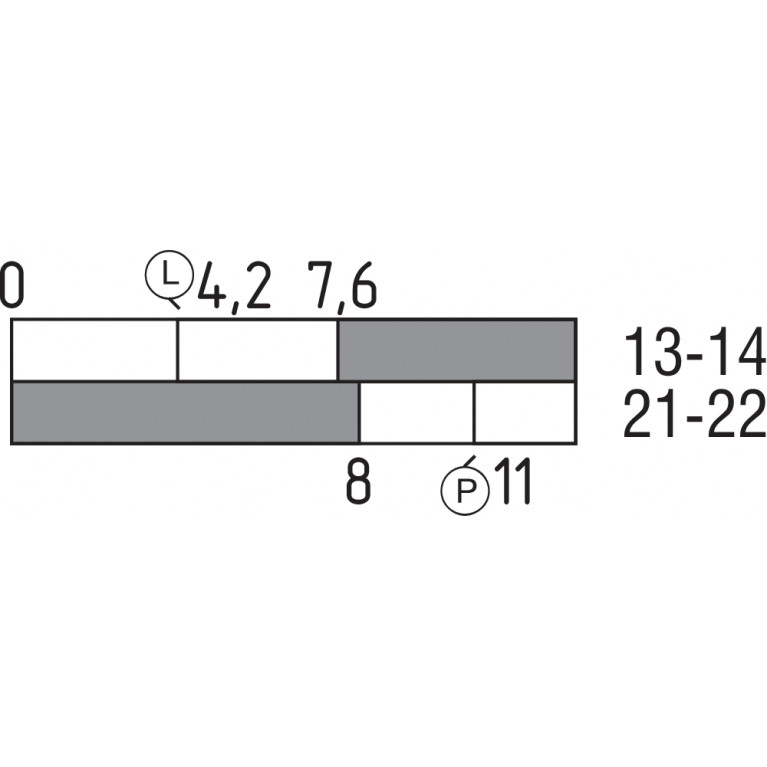

Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
17 N
Сила фиксации
5 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5

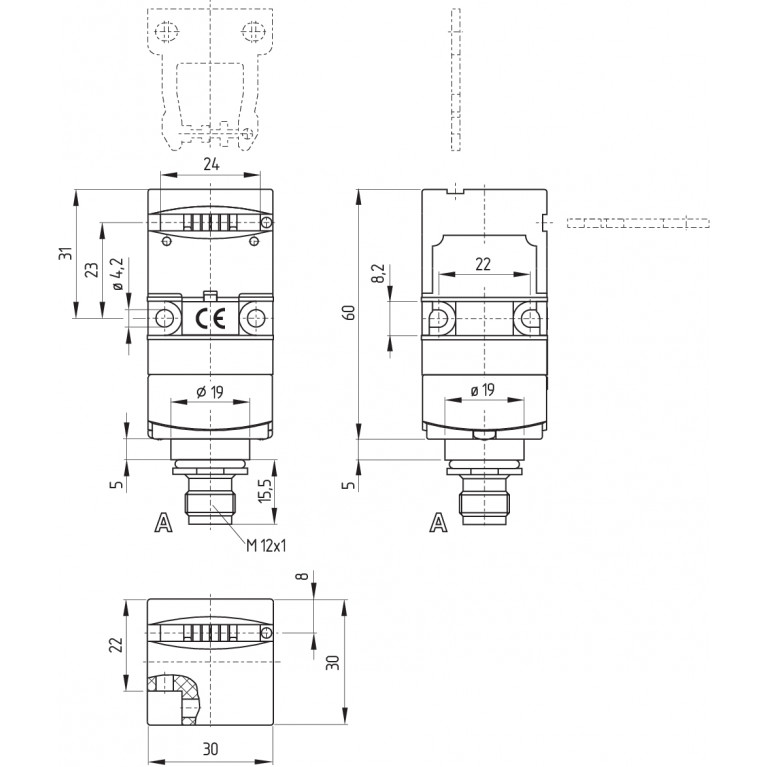

Механические данные – Размеры
Высота датчика
85 mm
Длина датчика
30 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)
Общие данные
Вес брутто
100 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество кабельных вводов
1
Количество контактов безопасности
1
Количество направлений действия
2
Объем поставки
Объем поставки
Not available as spare partSlot cover for dust-proof covering of the opening not in use
Примечание
Примечание (Общее)

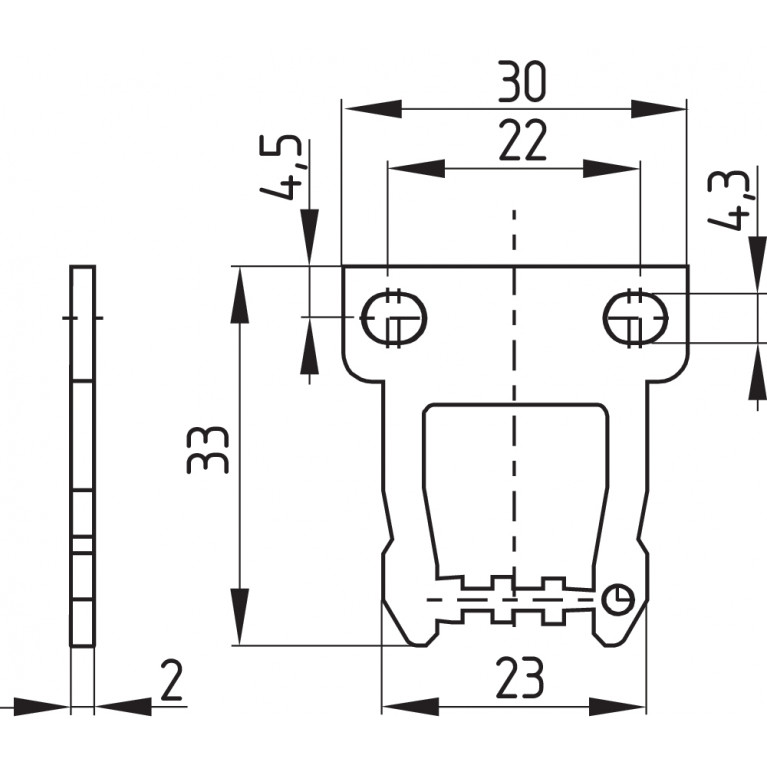

The axis of the hinge must be 10 mm above and in a parallel plane to the top surface of the safety switch.minimum actuating radius on rotating guard systems via the narrow edge of the actuator 140 mmminimum actuating radius on hinged guards in line with the plane of the actuator 200 mmThe actuator is not available separately.
Разрешения - Стандарты
Сертификаты
BGcULus
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Степень защиты
IP67
Температура окружающей среды
-30 ... +80 °C
Температура хранения и транспортировки, минимальная
-30 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver

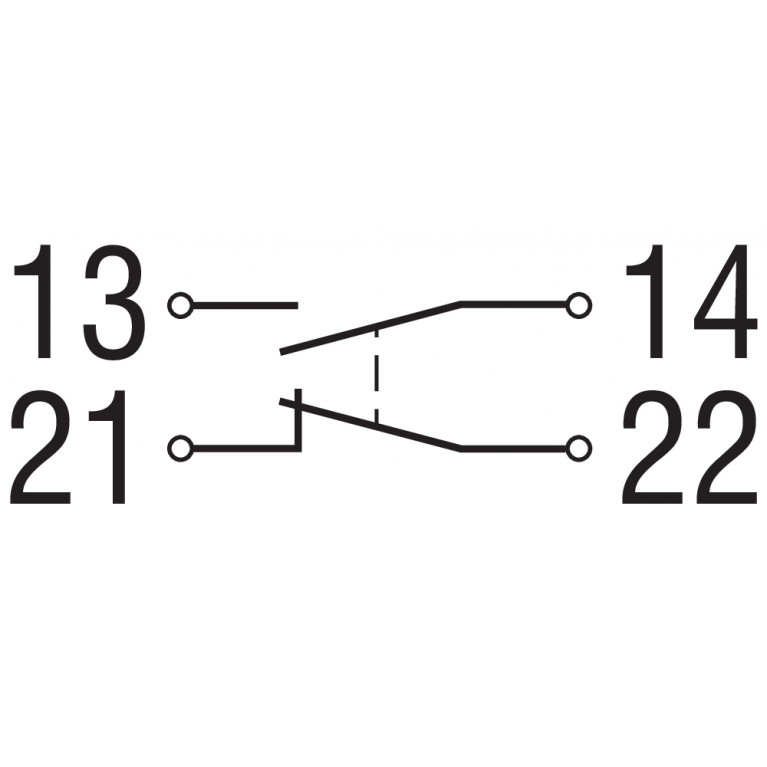

Переключающий элемент
NO contact, NC contact
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
2,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
