Данные для заказа
EAN (европейский артикул)
4030661419787
Артикул (номер заказа)
103000099
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

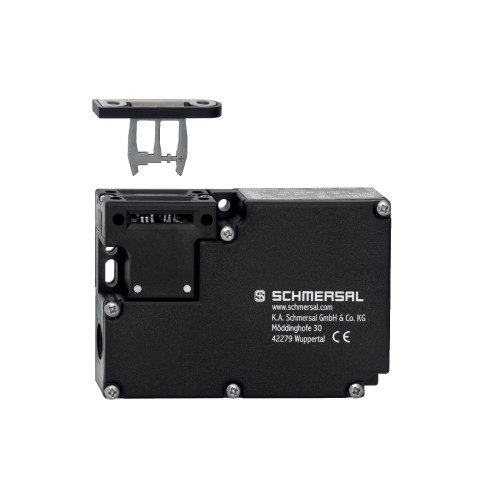

Описание типа продукта
AZM 161SK-12/12RIAT-024G-B6L
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
20 N
Приводной люфт в направлении срабатывания
5.5 mm
Радиус действия, минимум
95 mm
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
3x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

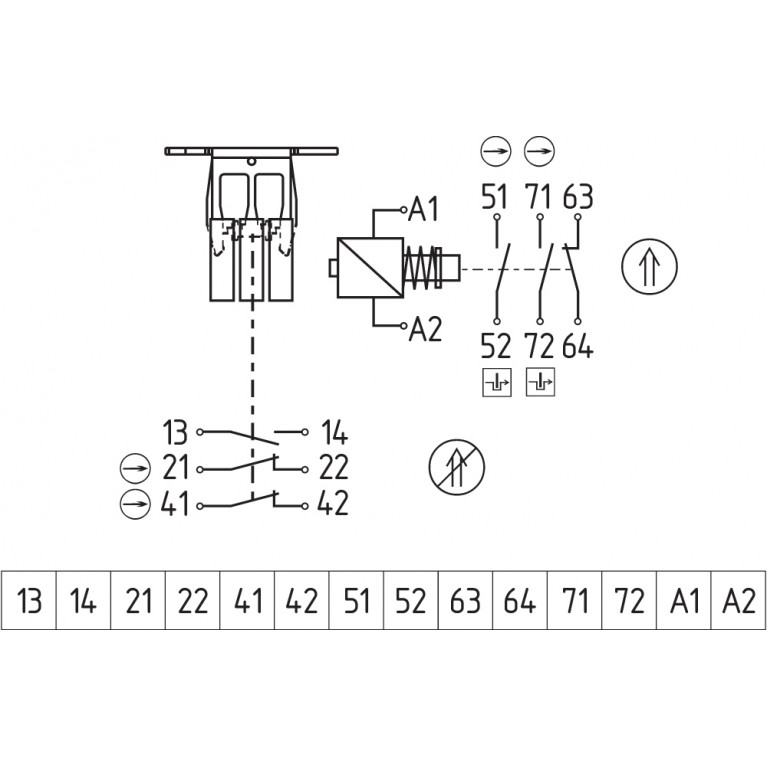

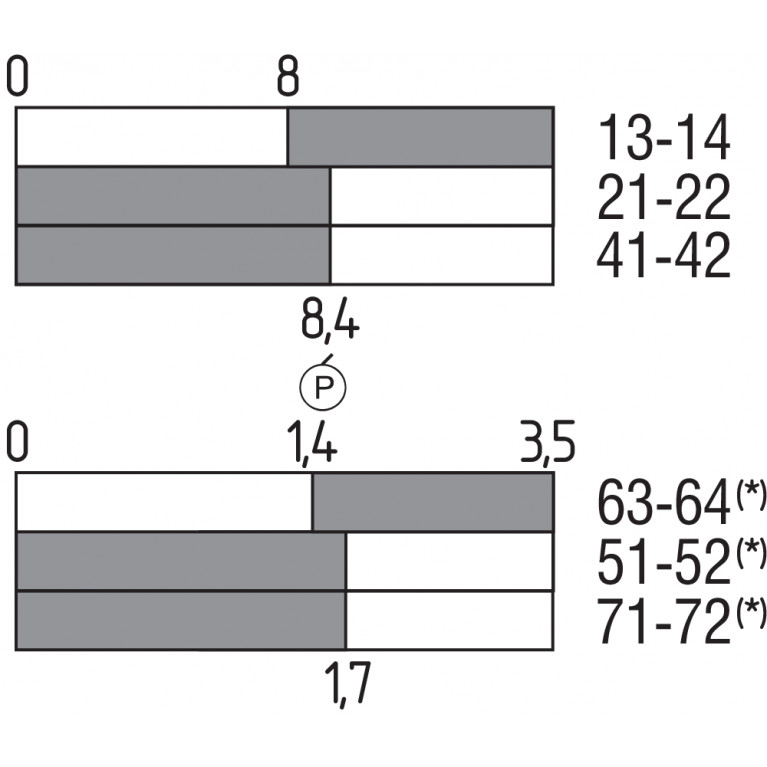

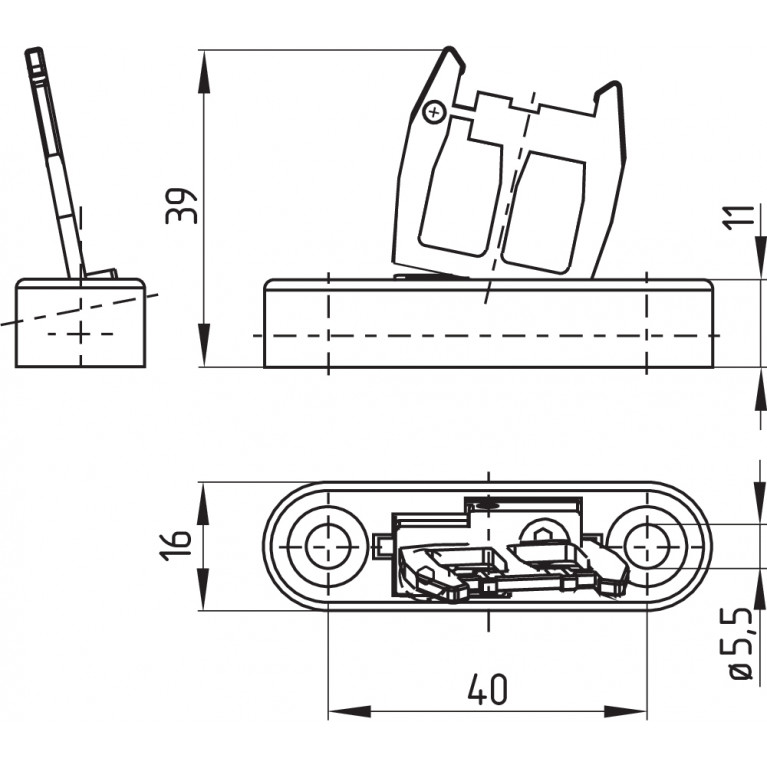

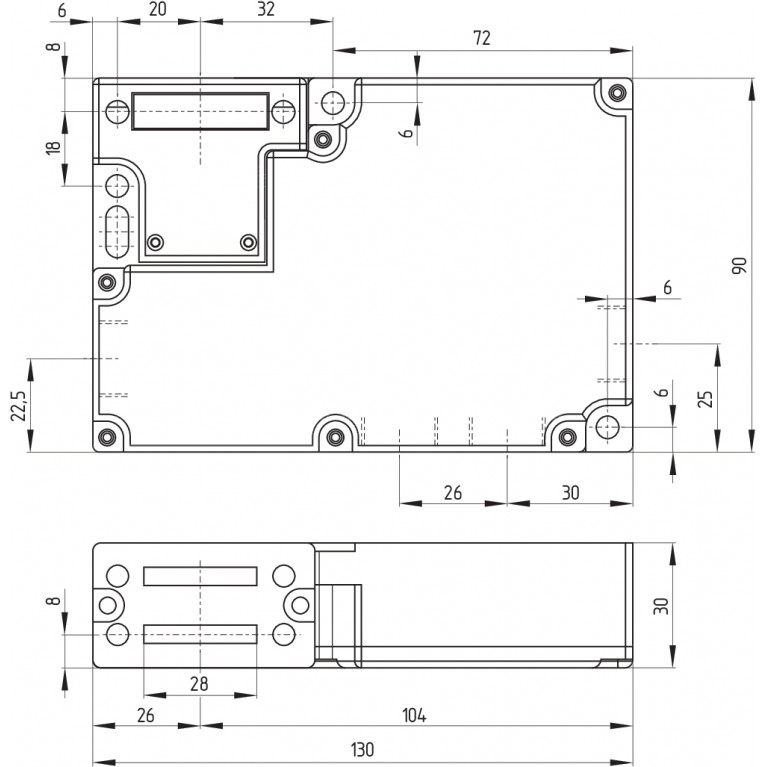

Механические данные – Размеры
Механические данные – техника подключения
Кабельный ввод
2 x M16 x 1.5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Кодирование
Individual coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
2
Количество контактов безопасности
4
Количество направлений действия
3
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Not available as spare partSlot sealing plugsThe actuator is included in the scope of delivery
Примечание
Примечание (Аварийный выход)
In case of emergency actuation from within the hazardous areaIn removed condition, the guard device is protected against unintentional closing
Примечание (Выпуск вручную)
For maintenance, installation, etc.For manual release using M5 triangular key, available as accessory
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
Разрешения - Стандарты
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Температура окружающей среды
-30 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC
Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
6 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
