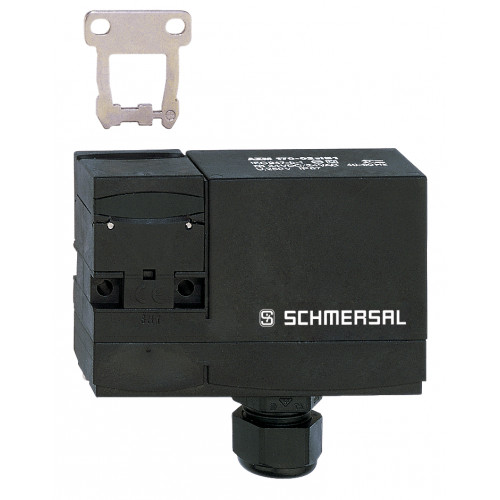

AZM 170-11ZRI-B1 24VAC/DC

Код: 101140797
В наличии
EAN (европейский артикул)
4030661119854
Артикул (номер заказа)
101140797
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170-11ZRI-B1 24VAC/DC
Цена: 32 162,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 1 кабельный ввод M 20 x 1,5
  • Метод прекращения IDC
  • Ручной выпуск
  • Двойная изоляция
  • Индивидуальное кодирование
  • Уровень кодирования «Высокий» согласно ISO 14119.
  • 90 мм х 84 мм х 30 мм
  • Компактная конструкция
  • Блокировка с защитой от неправильного запирания.
  • Долгая жизнь
  • Высокая удерживающая сила
  • Особенно подходит для раздвижных дверей.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661119854
Артикул (номер заказа)
101140797
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170-11ZRI-B1 24VAC/DC
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
Время миссии
20 Year(s)
Категория
3
Стандарты
EN ISO 13849-1
Уровень производительности, до
d
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Screws

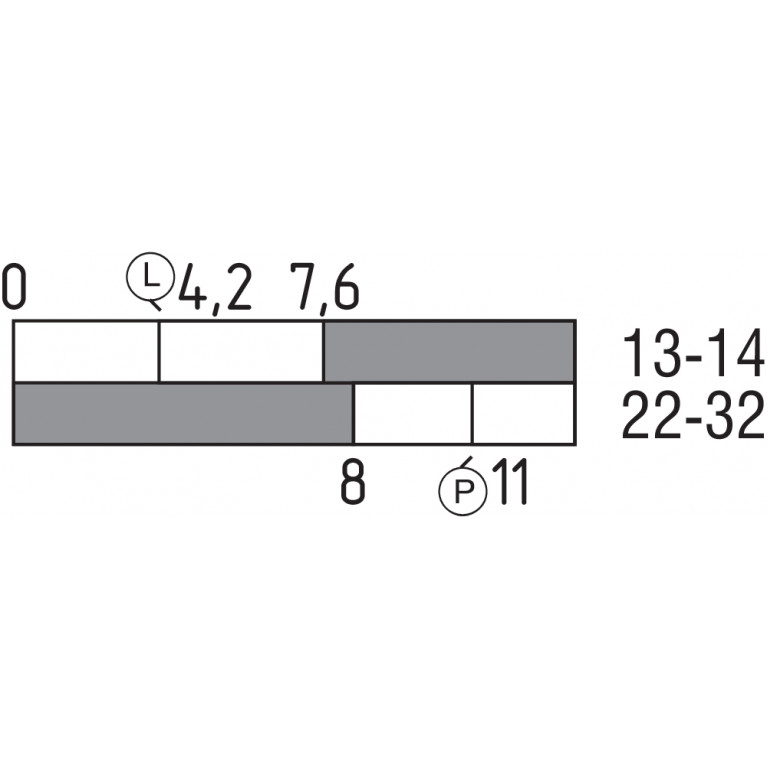

Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
8.5 N
Положительное усилие разрыва, минимум
8.5 N
Радиус действия, минимум
140 mm
Сила фиксации
30 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
1,300 N
Удерживающая сила ФЖ по EN ISO 14119
1,000 N

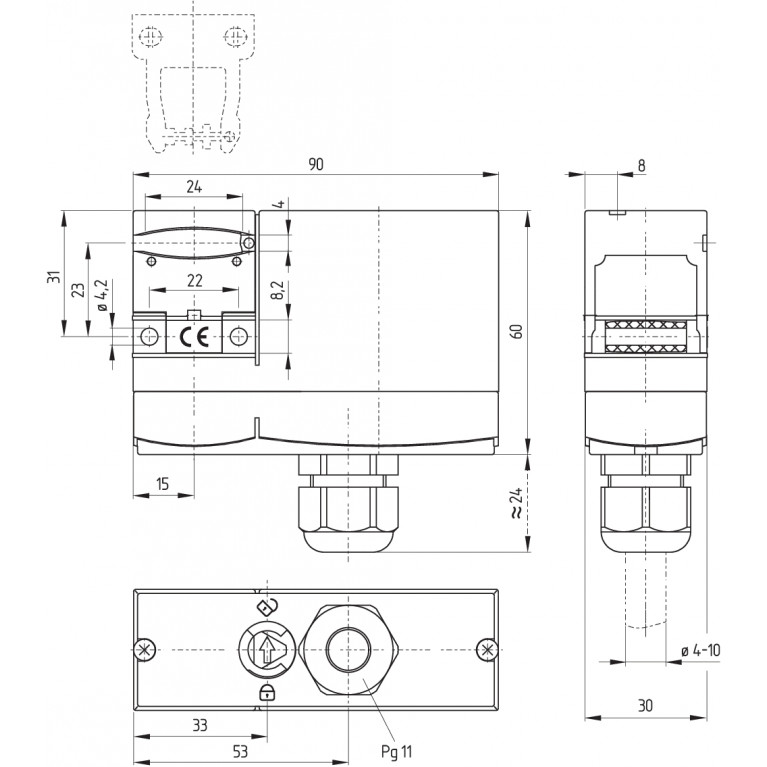

Механические данные – Размеры
Высота датчика
84 mm
Длина датчика
30 mm
Ширина датчика
90 mm
Механические данные – техника подключения
Кабельный ввод
M 16 x 1.5
Прекращение действия
IDC method of termination
Разрешенный тип кабеля
flexible
Сечение кабеля, максимальное
1 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
288 g
Кодирование
Individual coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
BG-GS-ET-19EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Возможность разблокировки
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Количество направлений действия
2
Ручной выпуск
Yes
Объем поставки
Объем поставки
Not available as spare partSlot sealing plugsThe actuator is included in the scope of delivery
Примечание
Примечание (Выпуск вручную)

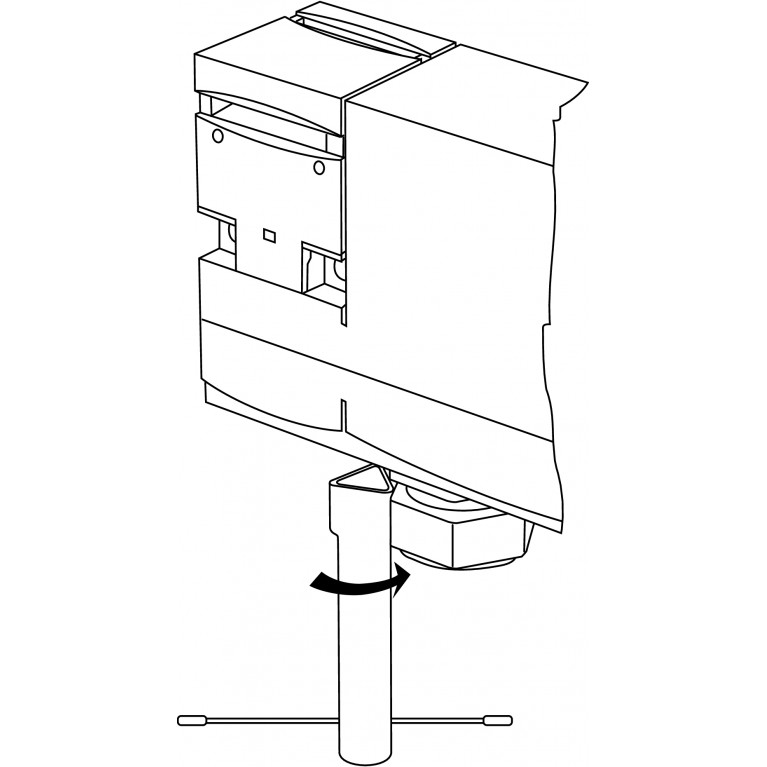

bottomFor manual release using M5 triangular key, available as accessory
Примечание (Общее)
This type termination (IDC) method enables simple connetion of flexible conductors without the need for the use of conductor ferrules
Разрешения - Стандарты
Сертификаты
BGcULusCCC
Условия окружающей среды
Класс защиты
II
Степень защиты
IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
+25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC

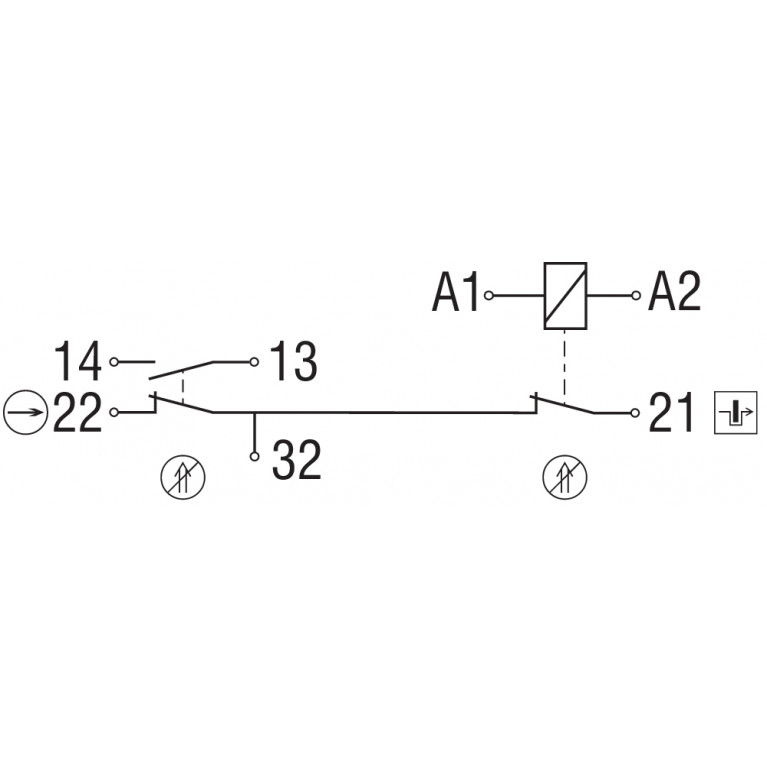

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W
Примечание (Переключающий элемент)
Change-over contact with double break, type Zb or 2 NC or 3 NC or 4 NC contacts, with galvanically separated contact bridges
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
6 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
