Данные для заказа
EAN (европейский артикул)
4030661405032
Артикул (номер заказа)
101215867
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

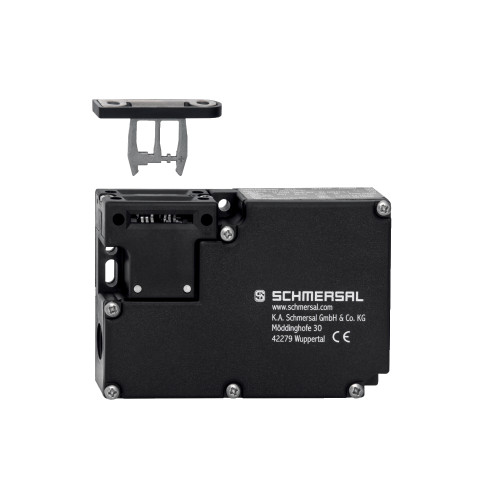

Описание типа продукта
AZM 161SK-12/12RITU-024- B6L
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности - Функция блокировки защитного кожуха
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
e
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
20 N
Приводной люфт в направлении срабатывания
5.5 mm
Радиус действия, минимум
95 mm
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
3x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

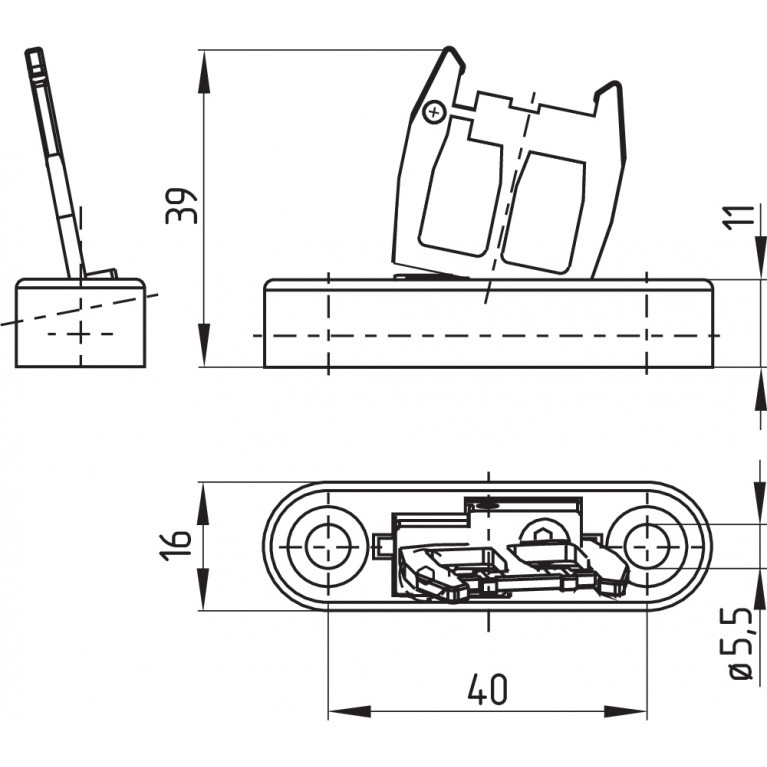

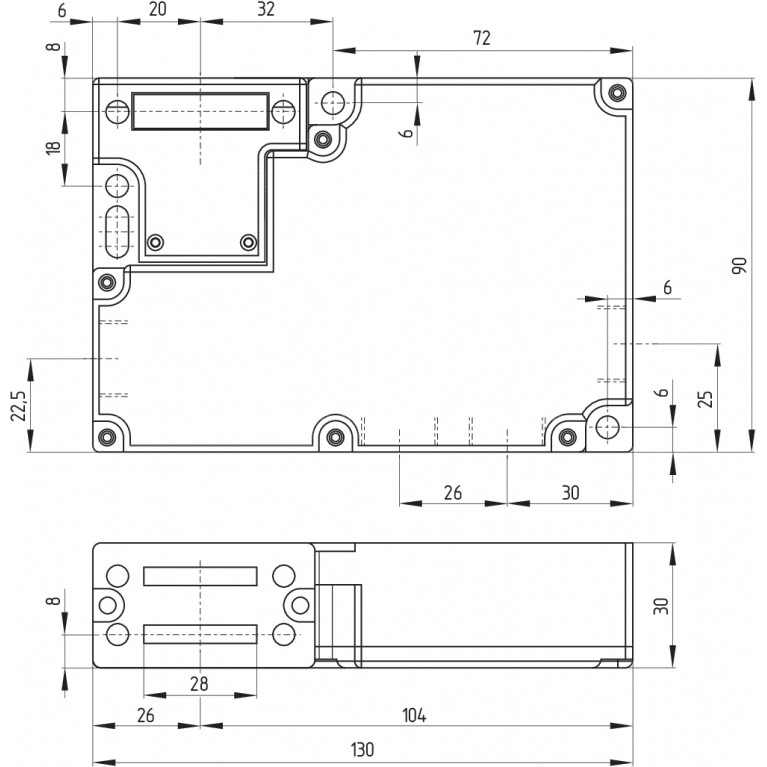

Механические данные – Размеры
Механические данные – техника подключения
Кабельный ввод
4 x M16 x 1,5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Кодирование
Individual coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Возможность разблокировки
Yes
Количество вспомогательных контактов
2
Количество контактов безопасности
4
Количество направлений действия
3
Объем поставки
Объем поставки
Not available as spare partSlot sealing plugsThe actuator is included in the scope of delivery
Примечание
Примечание (Аварийный выход)
The emergency exit is used where an intervention in an already locked hazardous area is requiredEmergency exit by pressing the red push buttonTop-side (ordering suffix -TD) or rear-side (ordering suffix -TU) mounting possibleResetting by pulling on the red latched button
Примечание (Аварийный выход, ручное разблокирование)
A combination of manual release and emergency exit in different mounting directions in only possible for the following variants: -ED/-TU and -TD/-EU
Примечание (Выпуск вручную)
For maintenance, installation, etc.For manual release using M5 triangular key, available as accessoryTop-side (ordering suffix -ED) or rear-side (ordering suffix -EU) mounting possible
Примечание (Общее)
The axis of the hinge must be 11 mm above and in a parallel plane to the top surface of the safety switch.Actuating radius adjustable to minimum 95 mm, using a hexagonal key wrench AF 2.5 mm (a)The actuator is not available separately.
Разрешения - Стандарты
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Температура окружающей среды
-30 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC

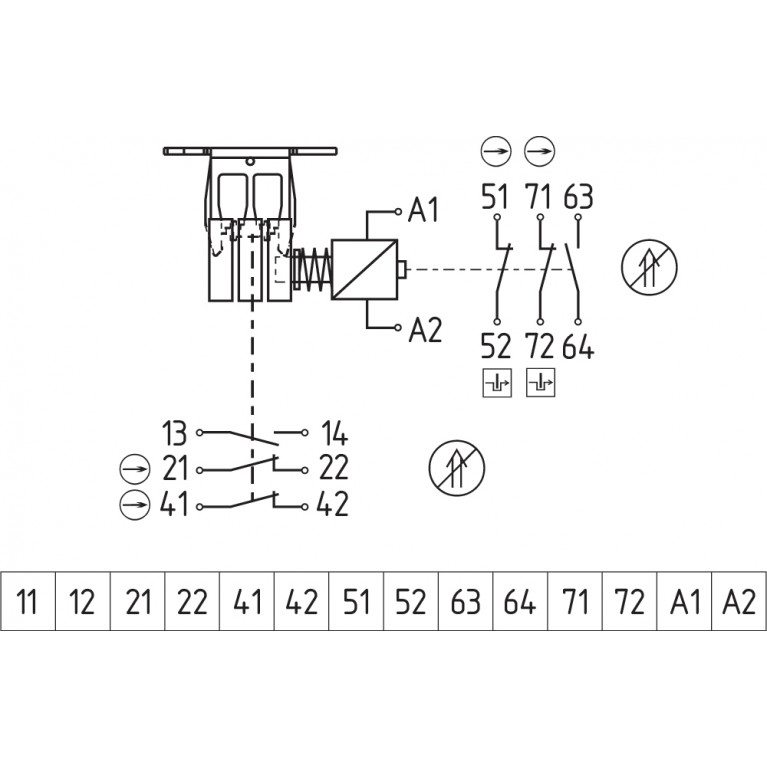

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W

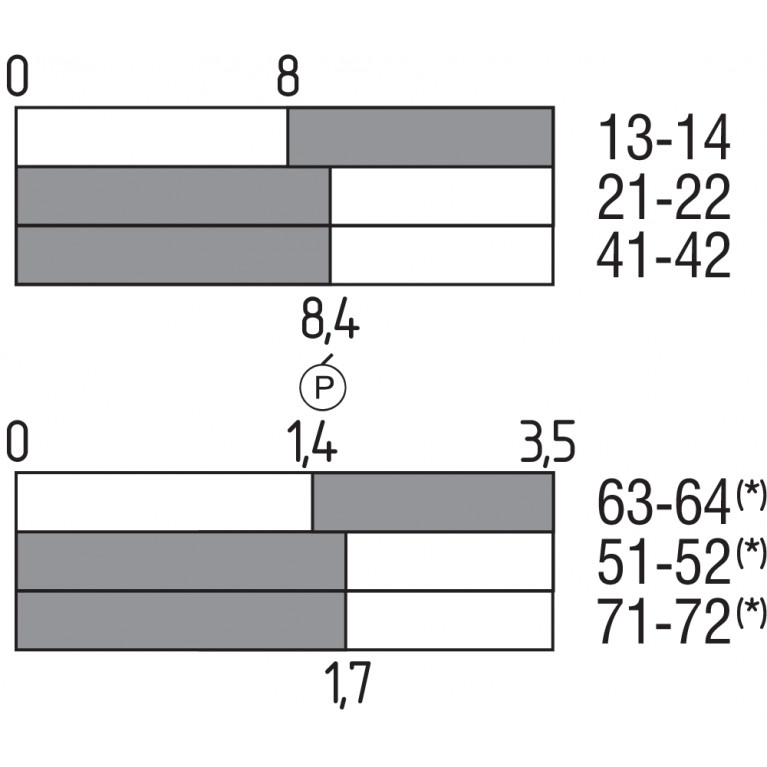

Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
6 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2.5 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
