Данные для заказа

                                            EAN (европейский артикул)
                                            4030661361369


                                            Артикул (номер заказа)
                                            101195534


                                            Описание типа продукта

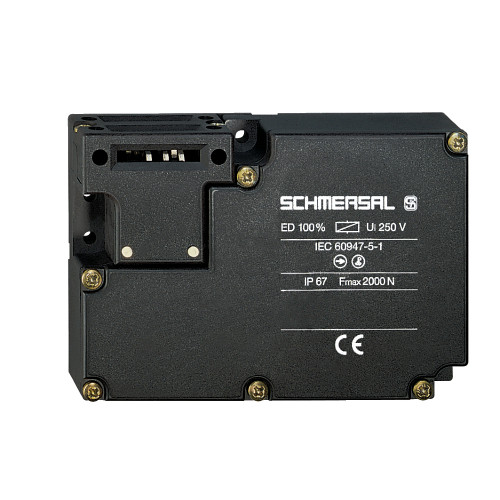

                                            AZM 161SK-12/12RK-024-2630

                                                                                                        Другие данные

                                            Примечание (приложения)
                                            sliding safety guardremovable guardhinged safety guard

                                                                                                        Классификация безопасности

                                            B10D Нормально закрытый контакт (НЗ)
                                            2,000,000 Operations


                                            B10D Нормально открытый контакт (НО)
                                            1,000,000 Operations




                                            Примечание
                                            at 10% Ie and ohmic load



                                            Уровень производительности, до
                                            c

                                                                                                        Классификация безопасности - Функция блокировки защитного кожуха

                                            Примечание (уровень производительности)
                                            Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.


                                            Уровень производительности, до
                                            e

                                                                                                        Классификация безопасности – исключение сбоев



                                            Пожалуйста, обрати внимание
                                            Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.


                                            Примечание
                                            for 2-channel use and with suitable logic unit.


                                            Уровень производительности, до
                                            d

                                                                                                        Механические данные

                                            Механическая долговечность, минимум
                                            1,000,000 Operations



                                            Позитивное путешествие
                                            10 mm


                                            Положительное усилие разрыва на размыкающий контакт, минимум
                                            10 N


                                            Положительное усилие разрыва, минимум
                                            20 N


                                            Приводной люфт в направлении срабатывания
                                            5.5 mm



                                            Скорость срабатывания, максимальная
                                            2 m/s


                                            Тип головки винта
                                            Flat head screw


                                            Тип крепежных винтов
                                            3x M5


                                            Удерживающая сила Fmax, не более
                                            2,600 N


                                            Удерживающая сила ФЖ по EN ISO 14119
                                            2,000 N

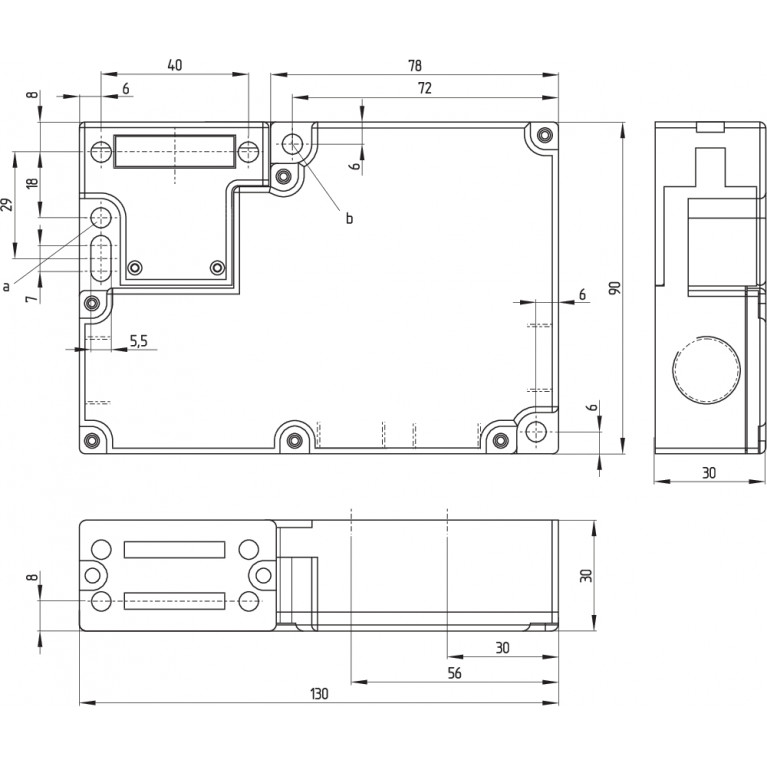

                                                                                                        Механические данные – Размеры



                                                                                                        Механические данные – техника подключения

                                            Кабельный ввод
                                            4 x M16 x 1,5


                                            Прекращение действия
                                            Screw terminals


                                            Примечание (раздел кабеля)
                                            All indications including the conductor ferrules.


                                            Разрешенный тип кабеля
                                            solid single-wiresolid multi-wireflexible


                                            Сечение кабеля, максимальное
                                            1.5 mm²


                                            Сечение кабеля, минимальное
                                            0.25 mm²

                                                                                                        Общие данные


                                            Материал корпуса
                                            Plastic, glass-fibre reinforced thermoplastic, self-extinguishing


                                            Принцип работы
                                            electromechanical


                                            Стандарты
                                            EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1


                                            Уровень кодирования согласно EN ISO 14119
                                            Low

                                                                                                        Общие данные - Особенности

                                            Возможность разблокировки
                                            Yes


                                            Количество вспомогательных контактов
                                            2


                                            Количество контактов безопасности
                                            4


                                            Количество направлений действия
                                            3


                                                                                                        Объем поставки

                                            Объем поставки
                                            Actuator must be ordered separately.

                                                                                                        Примечание

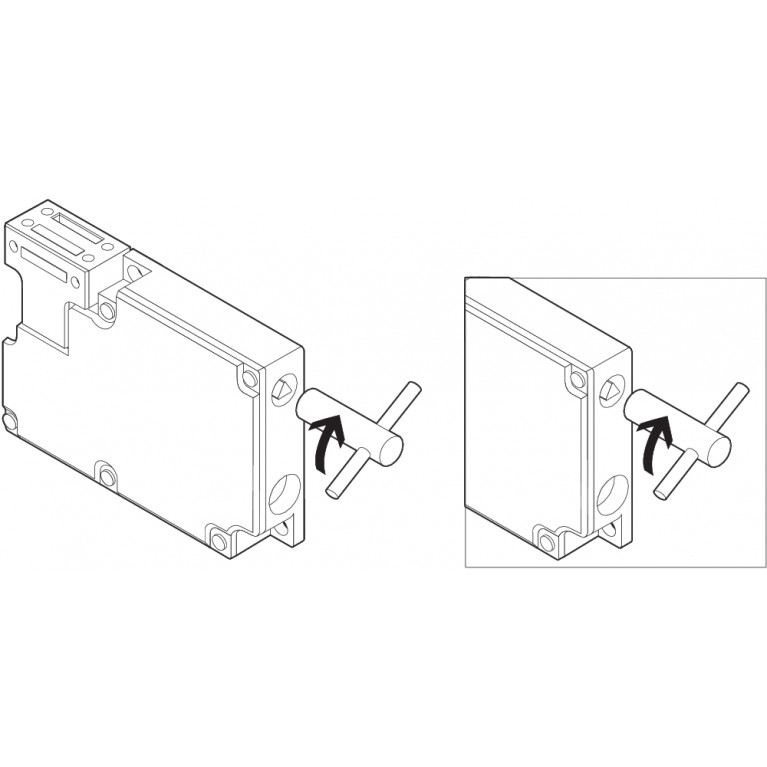

                                            Примечание (Выпуск вручную)
                                            For maintenance, installation, etc.For manual release using M5 triangular key, available as accessory

                                                                                                        Разрешения - Стандарты

                                                                                                        Условия окружающей среды

                                            Допустимая высота установки над уровнем моря, не более
                                            2,000 m



                                            Примечание (Относительная влажность)
                                            non-condensingnon-icing



                                            Температура окружающей среды
                                            -25 ... +60 °C


                                            Температура хранения и транспортировки, минимальная
                                            -25 °C


                                            Температура хранения и транспортировки, не более
                                            +85 °C

                                                                                                        Условия окружающей среды – значения изоляции

                                            Номинальное импульсное выдерживаемое напряжение Uimp
                                            4 kV


                                            Номинальное напряжение изоляции Ui
                                            250 VAC

                                                                                                        Электрические данные

                                            Материал контактов, электрический
                                            Silver


                                            Номинальное управляющее напряжение
                                            24 VAC/DC


                                            Переключающий элемент
                                            NO contact, NC contact


                                            Потребляемая электрическая мощность, не более
                                            10 W


                                            Принцип переключения
                                            slow action, positive break NC contact


                                            Тепловой испытательный ток
                                            6 A


                                            Требуемый номинальный ток короткого замыкания
                                            1,000 A


                                            Частота переключения
                                            1,000 /h

                                                                                                        Электрические данные – Вспомогательные контакты

                                            Напряжение, категория применения AC-15
                                            230 VAC


                                            Напряжение, категория применения DC-13
                                            24 VDC


                                            Ток, категория применения AC-15
                                            4 A


                                            Ток, категория применения DC-13
                                            2.5 A

                                                                                                        Электрические данные – защитные контакты

                                            Напряжение, категория применения AC-15
                                            230 VAC


                                            Напряжение, категория применения DC-13
                                            24 VDC


                                            Ток, категория применения AC-15
                                            4 A


                                            Ток, категория применения DC-13
                                            2.5 A

                                                                                                        Электрические данные — магнитное управление

                                            Время включения магнита
                                            100 %


                                            Длительность тестового импульса, не более
                                            5 ms


                                            Интервал тестовых импульсов, минимум
                                            50 ms
