Данные для заказа
EAN (европейский артикул)
4030661118420
Артикул (номер заказа)
101140257
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

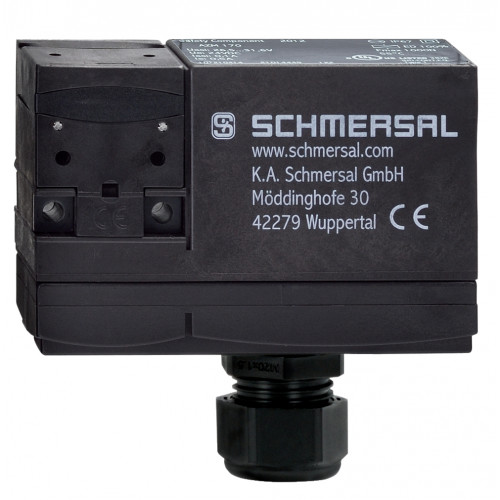

Описание типа продукта
AZM 170-11ZKA 24VAC/DC
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности - Выходы безопасности
Примечание (B10D Нормально открытый контакт (НО))
at 10% Ie and ohmic load
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm

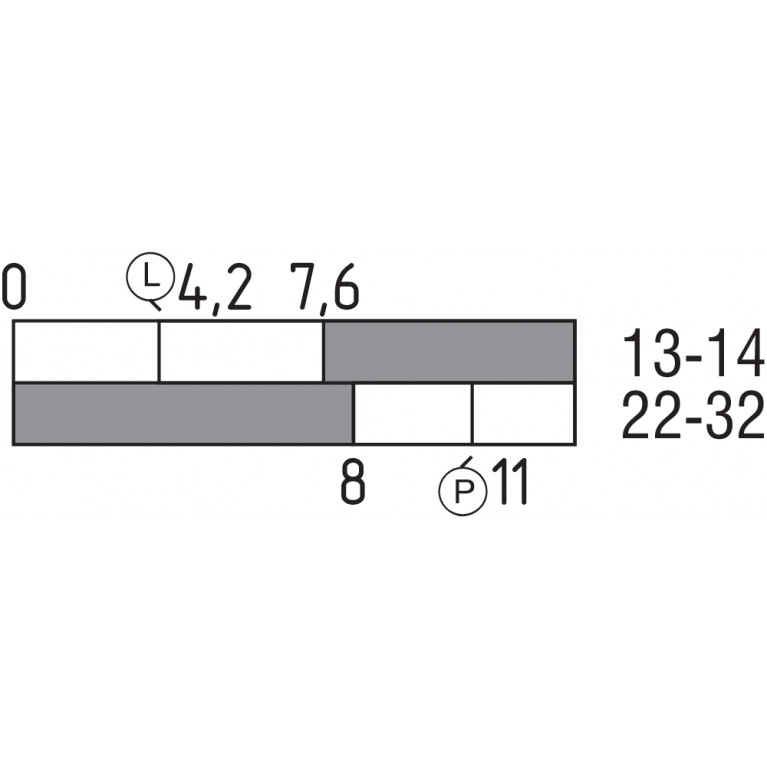

Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
8.5 N
Положительное усилие разрыва, минимум
8.5 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
1,300 N
Удерживающая сила ФЖ по EN ISO 14119
1,000 N

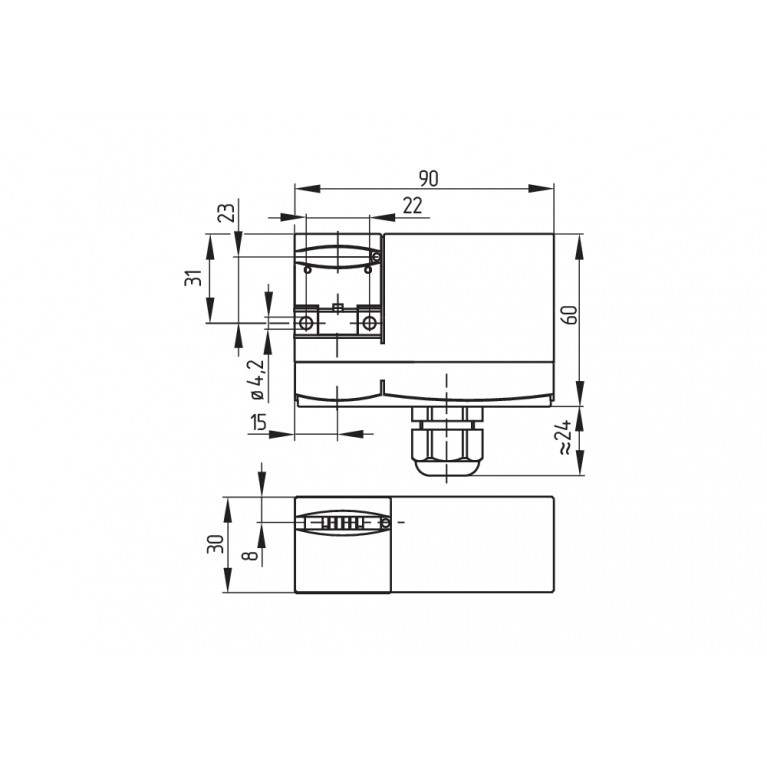

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия
IDC method of termination
Разрешенный тип кабеля
flexible
Сечение кабеля, максимальное
1 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Количество направлений действия
2
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание

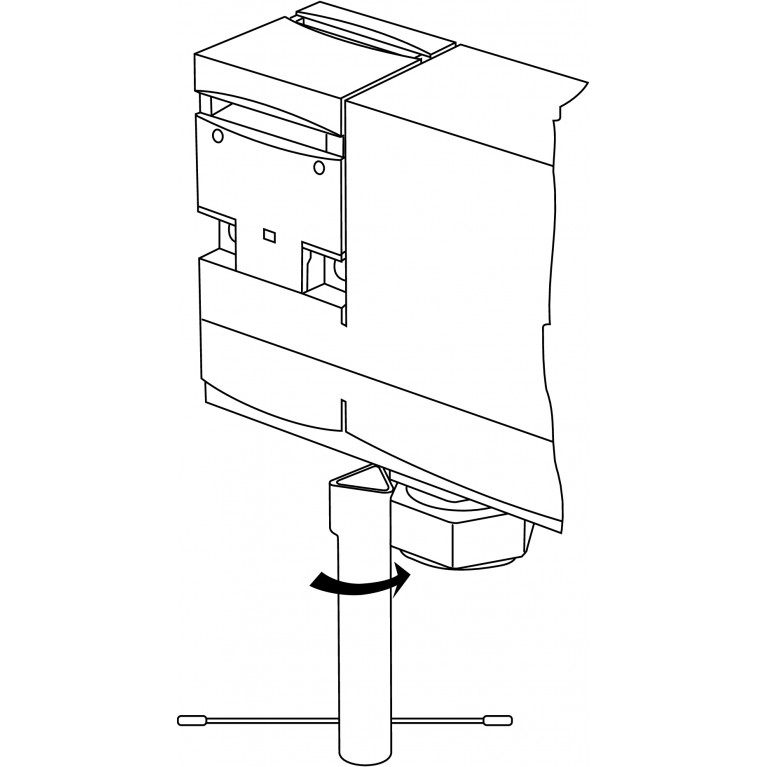

Примечание (Выпуск вручную)
bottomFor manual release using M5 triangular key, available as accessory
Примечание (Общее)
This type termination (IDC) method enables simple connetion of flexible conductors without the need for the use of conductor ferrules
Разрешения - Стандарты
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC

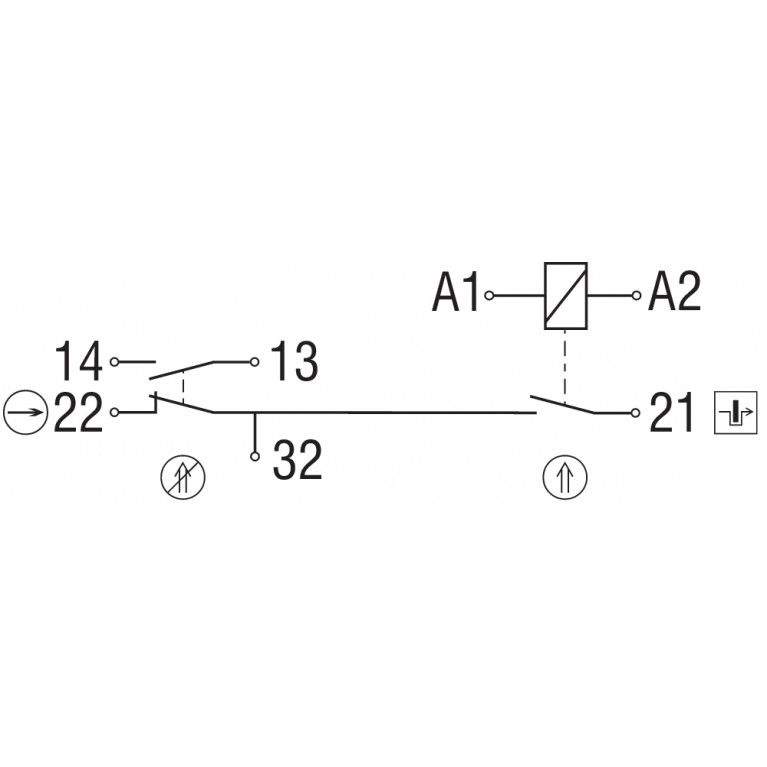

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
12 W
Примечание (Переключающий элемент)
Change-over contact with double break, type Zb or 2 NC contacts, with galvanically separated contact bridges
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
6 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
