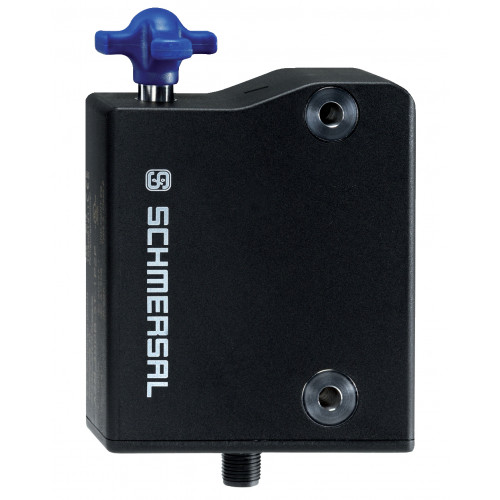

Электромагнитный блокиратор AZM300B-ST-SD2P-A

Код: 103001424

В наличии

Рекомендация (привод)

AZ/AZM300-B1

Цена: 53 569,00 с НДС р./шт. руб./шт.

В корзину

Описание Характеристики Доставка Оплата Инструкции

Описание

Универсальное кодирование с помощью технологии RFID
Разъем M12, 8-полюсный
Мощность для блокировки
Привод контролируется
последовательный диагностический выход
гигиенический дизайн
Класс защиты IP 69
Подходит для крепления к профильным системам.
Корпус из термопластика
RFID-технология для защиты от несанкционированного доступа
3 разных направления срабатывания
Компактная конструкция
3 светодиода для отображения рабочих условий
Подходит для шарнирных и раздвижных ограждений.
Последовательное подключение
Ручной выпуск

Характеристики

Аксессуар

Рекомендация (привод)

AZ/AZM300-B1

Данные для заказа

EAN (европейский артикул)

4030661425962

Артикул (номер заказа)

103001424

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

AZM300B-ST-SD2P-A

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

Классификация безопасности

Стандарты

EN ISO 13849-1EN IEC 61508

Классификация безопасности - Функция блокировки

Время миссии

20 Year(s)

Значение PFD

4.50 x 10⁻⁵

Значение ПФХ

5.20 x 10⁻¹⁰ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки крепежных винтов, не более

7 Nm

Момент затяжки крепежных винтов, не менее

6 Nm

Примечание (Механическая долговечность)

When using as door stop: ≥ 50.000 operations (door mass ≤ 5 kg and actuating speed ≤ 0.5 m/s)

Тип крепежных винтов

2x M6

Угловое смещение между электромагнитной блокировкой и приводом,

2 °

Удерживающая сила Fmax, не более

1,500 N

Удерживающая сила ФЖ по EN ISO 14119

1,150 N

Усилие фиксации, регулируемое, положение 1

25 N

Усилие фиксации, регулируемое, положение 2

50 N

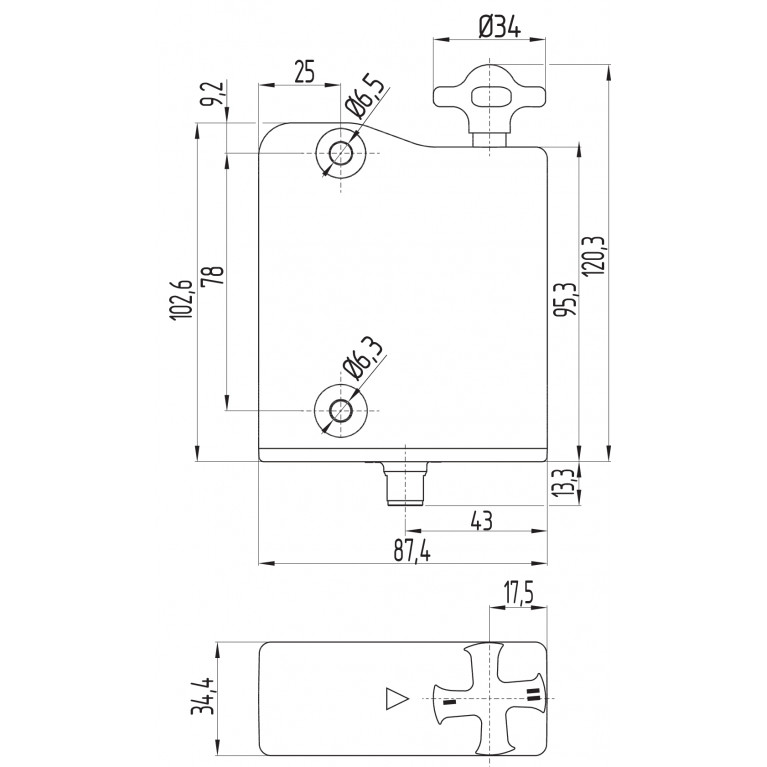

Механические данные – Размеры

Высота датчика

35 mm

Длина датчика

120 mm

Ширина датчика

87.5 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

1 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

20 mm

Расстояние переключения, типичное

2 mm

Механические данные – техника подключения

Длина цепи датчиков, не более

200 m

Прекращение действия

Connector M12, 8-pole, A-coded

Примечание (длина цепи датчика)

Cable length and cross-section change the voltage drop dependiing on the output current

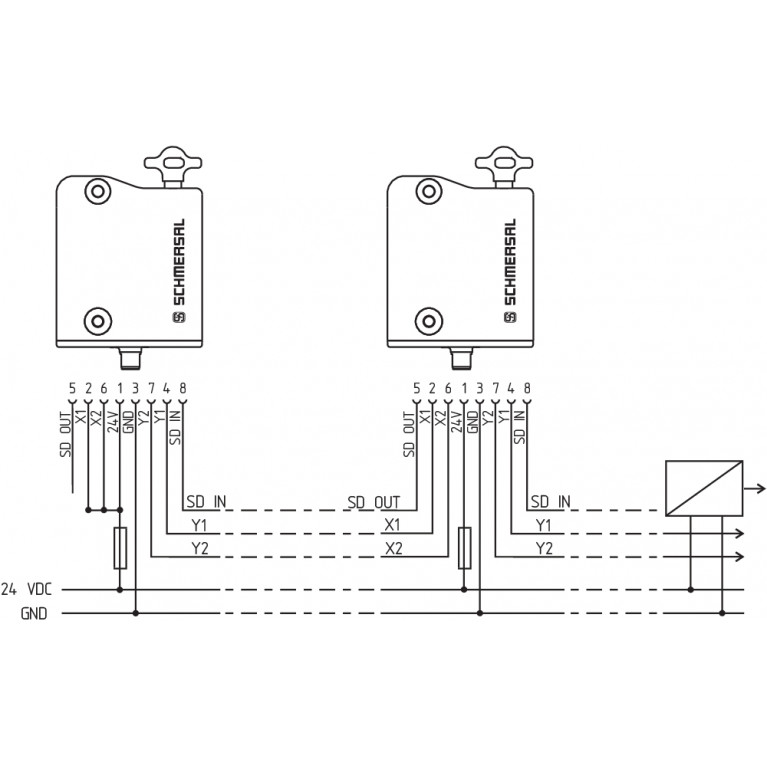

Примечание (последовательное подключение)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

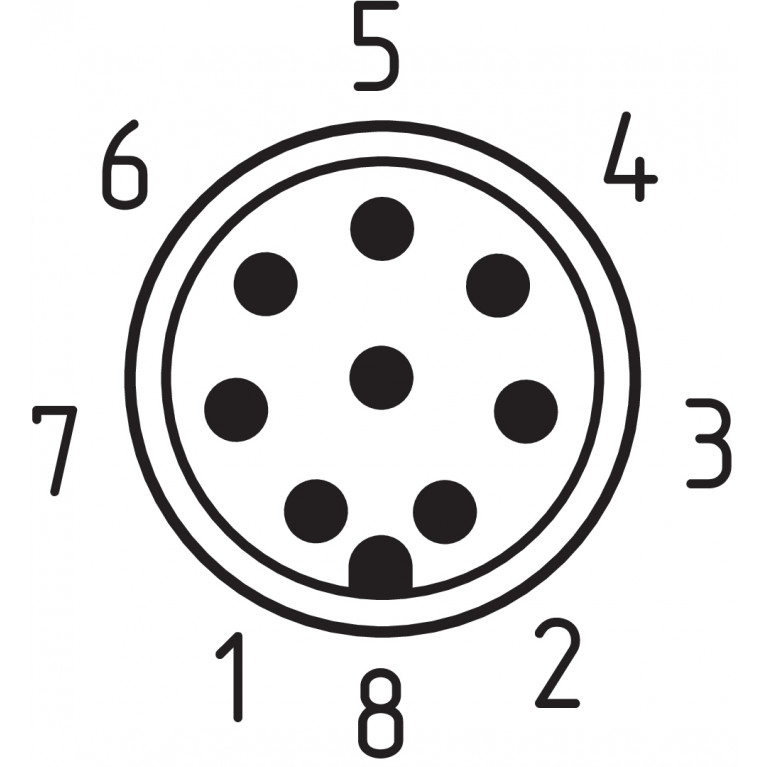

Назначение выводов

ПИН-код 1

A1 Supply voltage UB

ПИН-код 2

X1 Safety input 1

ПИН-код 3

A2 GND

ПИН-код 4

Y1 Safety output 1

ПИН-код 5

OUT serial diagnostic output

ПИН-код 6

X2 Safety input 2

ПИН-код 7

Y2 Safety output 2

ПИН-код 8

IN serial diagnostic input

Общие данные

Вес брутто

600 g

Время реакции, отключение выходов безопасности через входы безоп

1.5 ms

Время реакции, отключение выходов безопасности через исполнитель

100 ms

Выход передатчика RFID, максимум

-6 dB/m

Диапазон частот RFID

125 kHz

Кодирование

Universal coding

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Принцип работы

RFID

Продолжительность риска, максимальная

200 ms

Стандарты

EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество направлений действия

Количество отказоустойчивых цифровых выходов

Мощность для блокировки

Yes

Обнаружение короткого замыкания

Yes

Обнаружение перекрестного замыкания

Yes

Последовательное подключение

Yes

Привод контролируется

Yes

Ручной выпуск

Yes

Серийная диагностика

Yes

фиксация

Yes

Функции безопасности

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

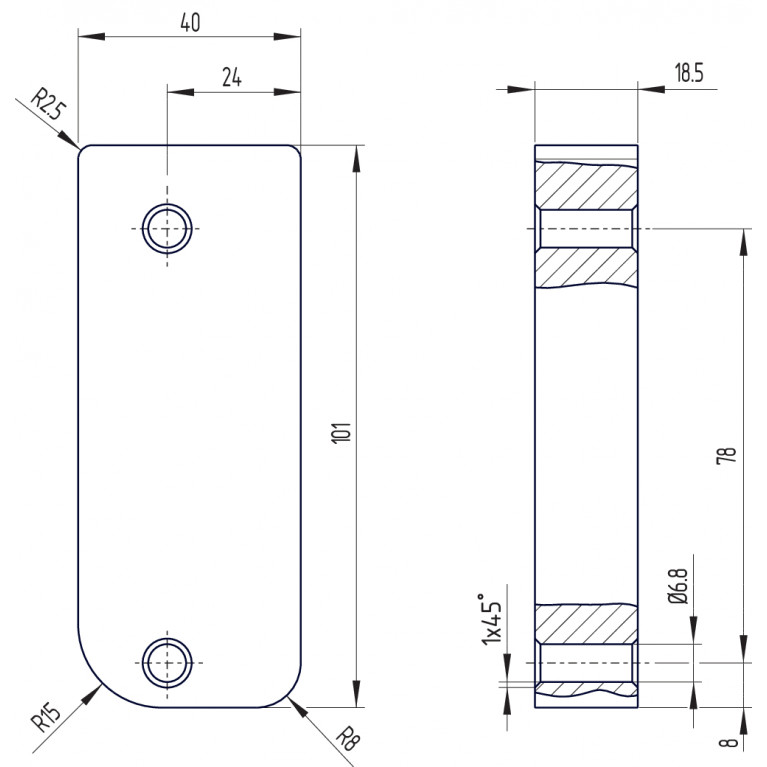

For doors that are flush with the door frame, the optional mounting plate MP-AZ/AZM300-1 can be used.For glass and Makrolon doors, the optional mounting kit MS-AZ/AZM300-B1-1 can be used.As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.

Разрешения - Стандарты

Сертификаты

TÜVcULusECOLABFCCICANATEL

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

III

Относительная влажность, не более

93 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67IP69IP66

Температура окружающей среды

+0 ... +60 °C

Температура хранения и транспортировки, минимальная

-10 °C

Температура хранения и транспортировки, не более

+90 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

5,000 ms

Номинал предохранителя внешнего провода и устройства

2 A gG

Номинальное рабочее напряжение

24 VDC

Потребление тока при включенном магните, пиковое

350 mA / 200 ms

Потребление тока при включенном магните, среднее

200 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Ток питания холостого хода I0, типовой

100 mA

Требуемый номинальный ток короткого замыкания

100 A

Частота переключения, максимальная

0.5 Hz

Электрические данные — магнитное управление

Время включения магнита

100 %

Длительность тестового импульса, не более

5 ms

Интервал тестовых импульсов, минимум

40 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, Магнитный контроль

Пороги переключения

-3 V … 5 V (Low)15 V … 30 V (High)

Электрические данные — последовательная диагностика SD

Емкость проводки

50 nF

Конструкция элементов управления

short-circuit proof, p-type

Обозначение, Серийный диагностический SD

OUT

Рабочий ток

150 mA

Электрические данные — цифровые входы безопасности

Длительность тестового импульса, не более

1 ms

Интервал тестовых импульсов, минимум

100 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, входы безопасности

X1 and X2

Пороги переключения

−3 V … 5 V (Low)15 V … 30 V (High)

Потребление тока при 24 В

5 mA

Электрические данные — цифровые выходы безопасности

Длительность тестового импульса, не более

0.5 ms

Интервал испытательных импульсов, типичный

1000 ms

Классификация ZVEI CB24I, Источник

Классификация ZVEI CB24I, Мойка

C1C2

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-12

24 VDC

Напряжение, категория применения DC-13

24 VDC

Обозначение, Выходы безопасности

Y1 and Y2

Падение напряжения Uд, не более

2 V

Ток утечки Ir, не более

0.5 mA

Ток, категория применения DC-12

0.25 A

Ток, категория применения DC-13

0.25 A
