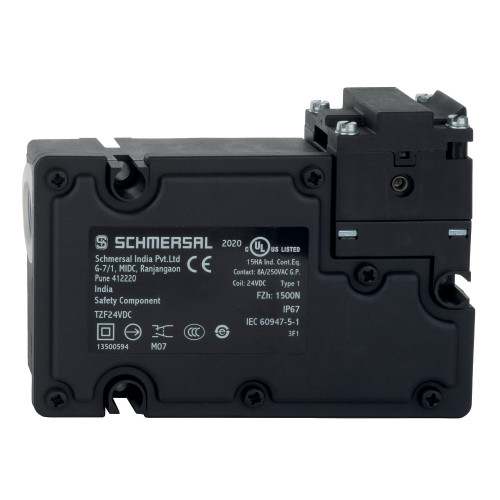

Электромагнитный блокиратор TZF24VDC

Код: 131010266
В наличии
EAN (европейский артикул)
8905236106101
Артикул (номер заказа)
131010266
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
TZF24VDC
Цена: 36 034,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Удерживающая сила 1500 Н
Характеристики
Данные для заказа
EAN (европейский артикул)
8905236106101
Артикул (номер заказа)
131010266
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
TZF24VDC
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.8 Nm
Момент затяжки винтов крепления крышки корпуса,
0.8 Nm
Монтаж
Screws
Позитивное путешествие
3.5 mm
Положительное усилие разрыва на размыкающий контакт, минимум
20 N
Положительное усилие разрыва, минимум
20 N
Сила фиксации
20 N
Скорость срабатывания, максимальная
0.3 m/s
Тип крепежных винтов
3x M6
Удерживающая сила ФЖ по EN ISO 14119
1,500 N

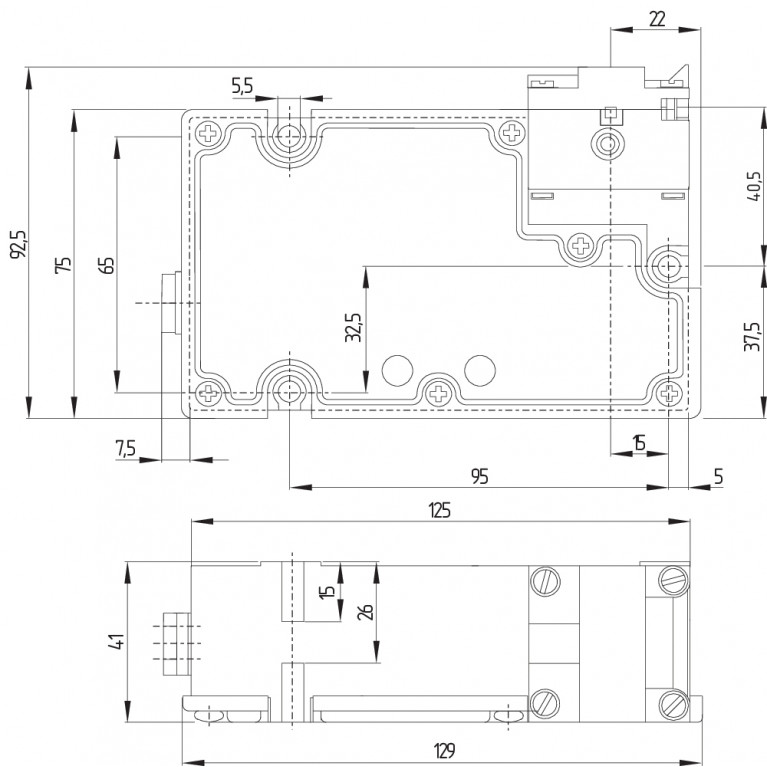

Механические данные – Размеры
Высота датчика
92.5 mm
Длина датчика
41 mm
Ширина датчика
129 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
1 x 1.5 mm²
Сечение кабеля, минимальное
1 x 0.5 mm²
Общие данные
Вес брутто
480 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
electromechanical
Стандарты
BG-GS-ET-19EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Возможность разблокировки
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
2
Количество направлений действия
4
Объем поставки
Объем поставки
The actuator TZ/CO is included in delivery.
Условия окружающей среды
Степень защиты
IP65IP67
Температура окружающей среды
+0 ... +50 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
2.5 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC
Потребляемая электрическая мощность, не более
8.5 W
Принцип переключения
Slow action
Тепловой испытательный ток
4 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,200 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
