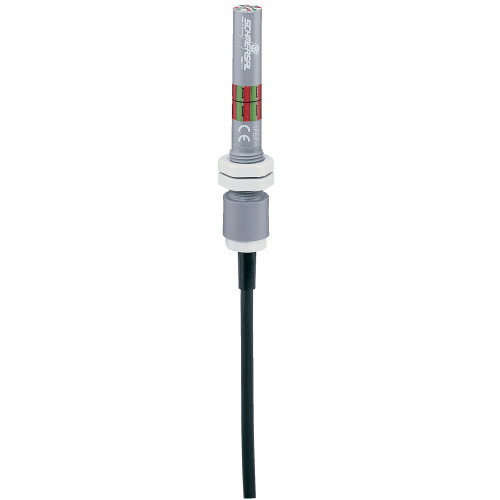

Магнитный датчик BN 65-10Z/1

Код: 101055805
В наличии
Рекомендация (привод)
BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • С предварительно смонтированным кабелем
  • Активация сбоку
  • без магнита смещения
  • Бесконтактный принцип
  • Долгая жизнь
  • Рабочая поверхность и направление срабатывания отмечены символом переключателя.
  • Строительная форма Ø 13 мм
  • Корпус из термопластика

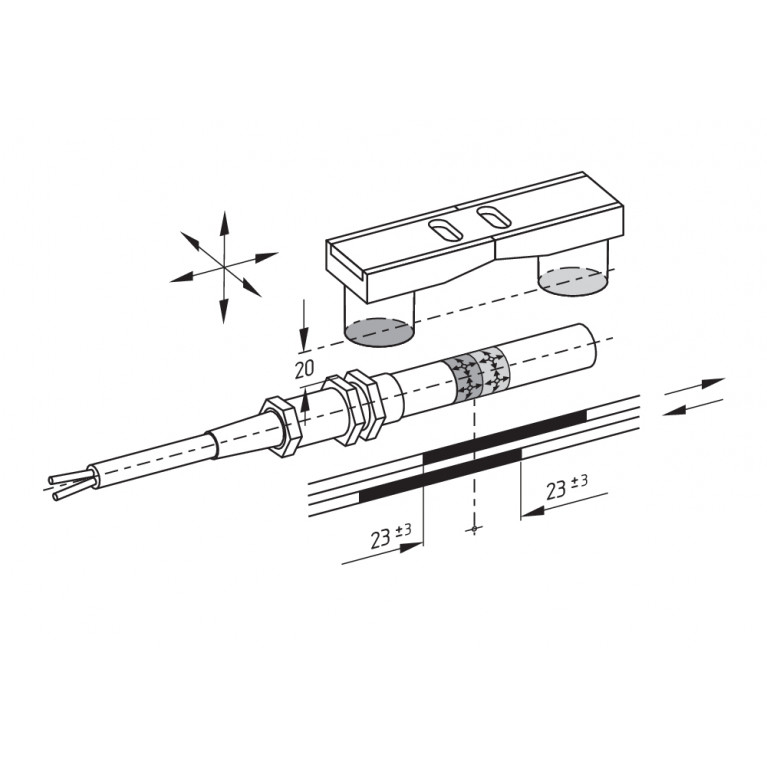

  • Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
  • с центральным креплением
Характеристики
Аксессуар
Рекомендация (привод)
BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21
Данные для заказа
EAN (европейский артикул)
4030661009612
Артикул (номер заказа)
101055805
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BN 65-10Z/1
Примечание (Пропускная способность)
Not available!
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Момент затяжки гаек, не более
3 Nm
Монтаж
central with threated flange
Скорость срабатывания, максимальная
18 m/s
Срабатывающие панели
lateral

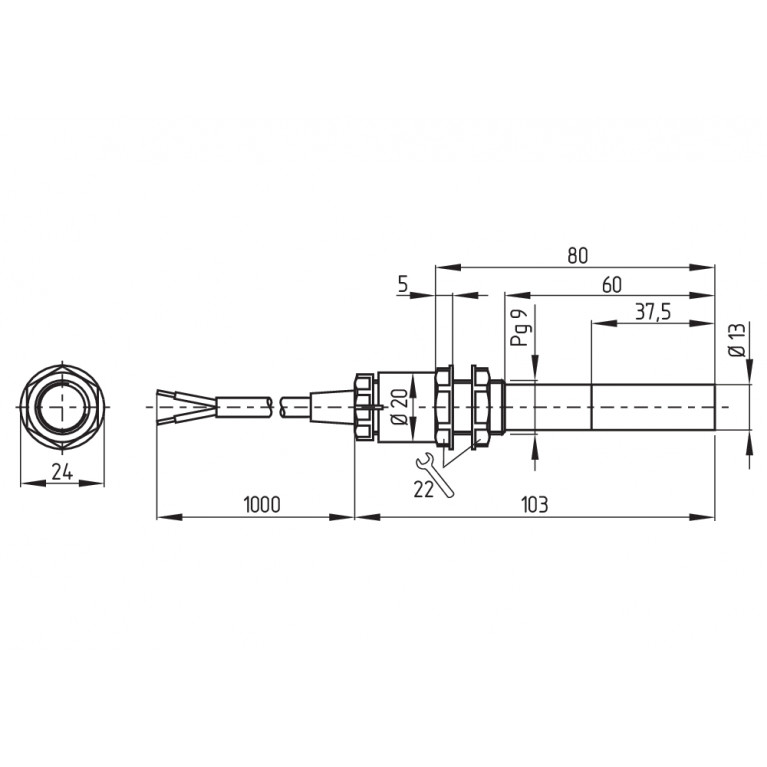

Механические данные – Размеры
Диаметр датчика
13 mm
Длина датчика
103 mm
ширина по плоскостям
22 BK
Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)
Actuating distance up to 50 mm depending on version and actuating magnet
Расстояние переключения Sn
5 mm … 50 mmBP 10 = 5 mm2 x BP 10 = 17 mmBP 15 = 6 mm2 x BP 15/2 = 17 mmBP 34 = 15 ... 20 mmBP 20 = 20 mmBP 31 = 20 mmBP 11 = 20 mmBP 21 = 25 ... 50 mm2 x BP 15 = 17mmBP 12 = 10 … 30 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Длина кабеля
1 m
Материал оболочки кабеля
H03VV-F
Прекращение действия
Cable
Сечение провода
18 AWG
Общие данные
Вес брутто
66 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Тип корпуса
Cylinder smooth
Общие данные - Особенности
Количество нормально открытых (НО)
1
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Сопротивление шоку
30 g, on sine wave oscillation
Степень защиты
IP67
Температура окружающей среды
-25 ... +75 °C
Устойчивость к вибрации
30 g, on sine wave oscillation
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные

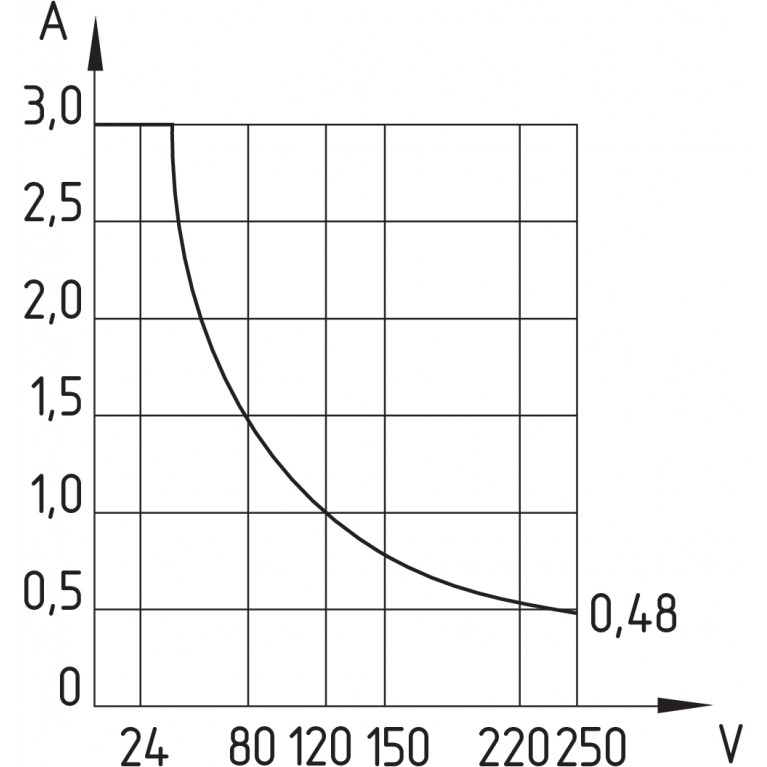

Коммутационная способность, максимальная
120 VA
Коммутируемое напряжение, максимальное
250 VAC
Коммутируемый ток, максимальный
3 A
Переключающий элемент
Normally open contact (NO)
Продолжительность отскока, максимум
0.6 ms
Продолжительность отскока, минимум
0.3 ms
Частота переключения
1,080,000 /h
Частота переключения, максимальная
300 Hz
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
