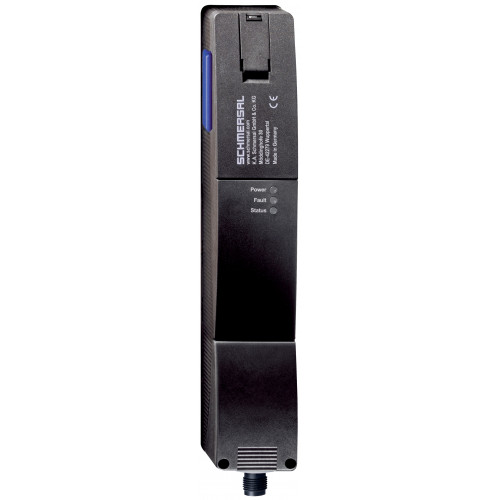

AZM 200 BZ ST-T-AS P

Код: 101194499

В наличии

EAN (европейский артикул)

4030661365046

Артикул (номер заказа)

101194499

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

AZM 200 BZ ST-T-AS P

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Питание соленоида 24 В постоянного тока (Вспом.)
Комбинированный контроль блокировки привода и соленоида
Электромагнитная блокировка
Корпус из термопластика
Высокая удерживающая сила 2000 г.
40 мм х 244 мм х 50 мм
Блокировка с защитой от неправильного запирания.
Двойная изоляция
Долгая жизнь
Интегрированный AS-интерфейс

Характеристики

Данные для заказа

EAN (европейский артикул)

4030661365046

Артикул (номер заказа)

101194499

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

AZM 200 BZ ST-T-AS P

Примечание (Пропускная способность)

Not available!

Другие данные

Примечание (приложения)

sliding safety guardremovable guardhinged safety guard

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) LED green-red (AS-i Duo LED): Supply voltage / Communication error / Slave address = 0(2) LED red: Internal device error(3) LED yellow: Device condition

Классификация безопасности

Время миссии

20 Year(s)

Значение ПФХ

4.00 x 10⁻⁹ /h

Категория

Стандарты

EN IEC 60947-5-3EN IEC 61508

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки винта, не более

1 Nm

Момент затяжки винтов крепления крышки корпуса,

0.7 Nm

Момент затяжки винтов крепления крышки корпуса,

1 Nm

Примечание

Torx T10

Примечание (сила зажима Fмакс.)

1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.

Примечание (сила зажима ФЖ)

1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.

Сила фиксации

30 N

Скорость срабатывания, максимальная

2 m/s

Удерживающая сила Fmax, не более

2,600 N

Удерживающая сила ФЖ по EN ISO 14119

2,000 N

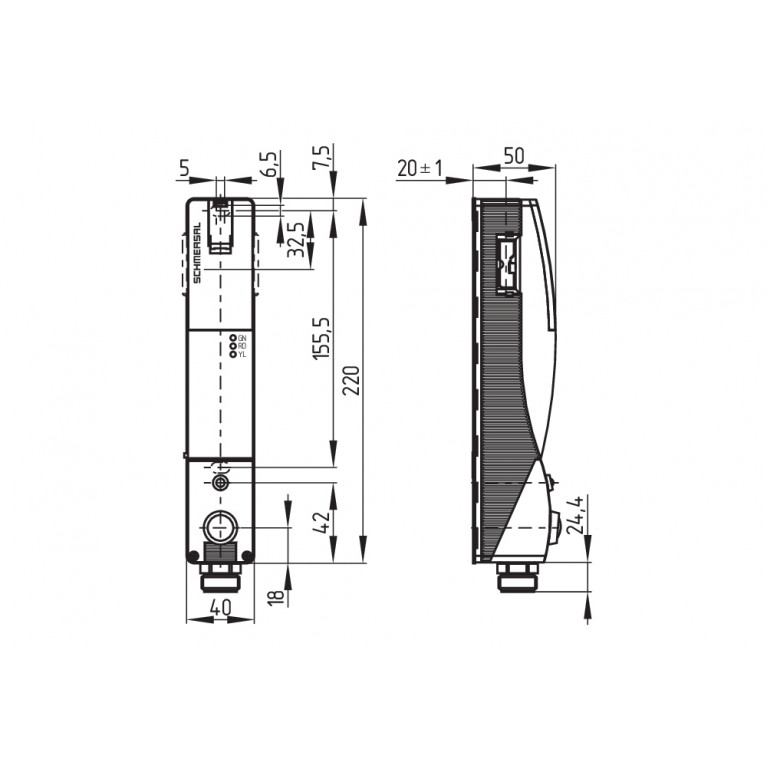

Механические данные – Размеры

Высота датчика

244 mm

Длина датчика

50 mm

Ширина датчика

40 mm

Механические данные – техника подключения

Прекращение действия

Connector plug M12, 4-pole, (A-coding)

Назначение выводов

ПИН-код 1

AS-i +

ПИН-код 2

Aux - (P)

ПИН-код 3

AS-Interface -

ПИН-код 4

Aux + (P)

Общие данные

Вес брутто

518 g

Время реакции, максимальное

60 ms

Кодирование

Universal coding

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Принцип работы

electromechanical

Продолжительность риска, максимальная

120 ms

Стандарты

EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Возможность разблокировки

Yes

Интегральная диагностика системы, статус

Yes

Количество направлений действия

Комбинированный контроль привода и блокировки

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.

ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC

stabilised PELV power supply

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaW

Условия окружающей среды

Класс защиты

Относительная влажность, минимум

30 %

Относительная влажность, не более

95 %

Примечание (Относительная влажность)

non-condensing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 Hz ... 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

4,000 ms

Электрические данные – Вспомогательное напряжение

Номинальное рабочее напряжение

24 VDC

Потребление тока

500 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

100 mA

Номинальное рабочее напряжение

26.5 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — магнитное управление

Время включения магнита

100 %

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-7.B.F.E

AS-i, ID-код

0xB

AS-i, ID-код1

0xF

AS-i, ID-код2

0xE

AS-i, код ввода-вывода

0x7

Адрес модуля ввода AS-i

Биты параметров AS-i, P0

Safety guard and actuator detected

Биты параметров AS-i, P1

Solenoid interlock locked

Биты параметров AS-i, P2

Magnet voltage in tolerance range

Биты параметров AS-i, P3

Error

Версия AS-i

V 2.1

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0

Solenoid control

Выходы AS-i, DO 1

No Function

Выходы AS-i, DO 2

No Function

Выходы AS-i, DO 3

No Function

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)FID: periphery error

Спецификация AS-i

Safety-Slave
