Данные для заказа
EAN (европейский артикул)
4250116202034
Артикул (номер заказа)
101176606
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449

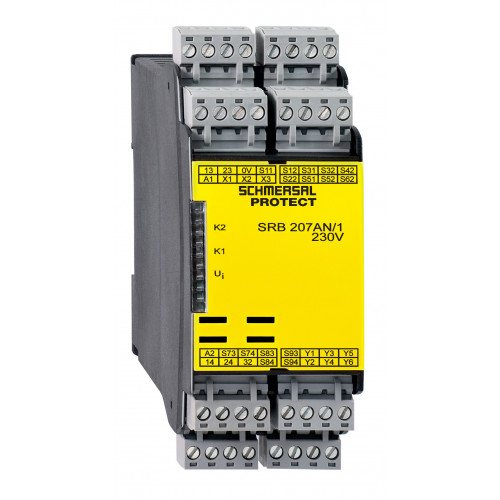

Описание типа продукта
SRB207AN/1-230VAC
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switches
Индикация состояния
Указанные рабочие состояния
Position relay K2Position relay K1Internal operating voltage Ui
Классификация безопасности
Стандарты
EN IEC 60947-5-1EN IEC 61508
Классификация безопасности — релейные выходы
Значение PFH, Стоп 0
2.00 x 10⁻⁷ /h
Отказ по общей причине (CCF), минимум
65
Уровень диагностического покрытия (DC), стоп 0
≥ 99 %
Уровень полноты безопасности (SIL), Stop 0, подходит для примене
2
Уровень производительности, стоп 0, до
d
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
17
Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
6
Количество нормально открытых (НО)
6
Количество сигнальных выходов
6
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сбросить обнаружение края
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes

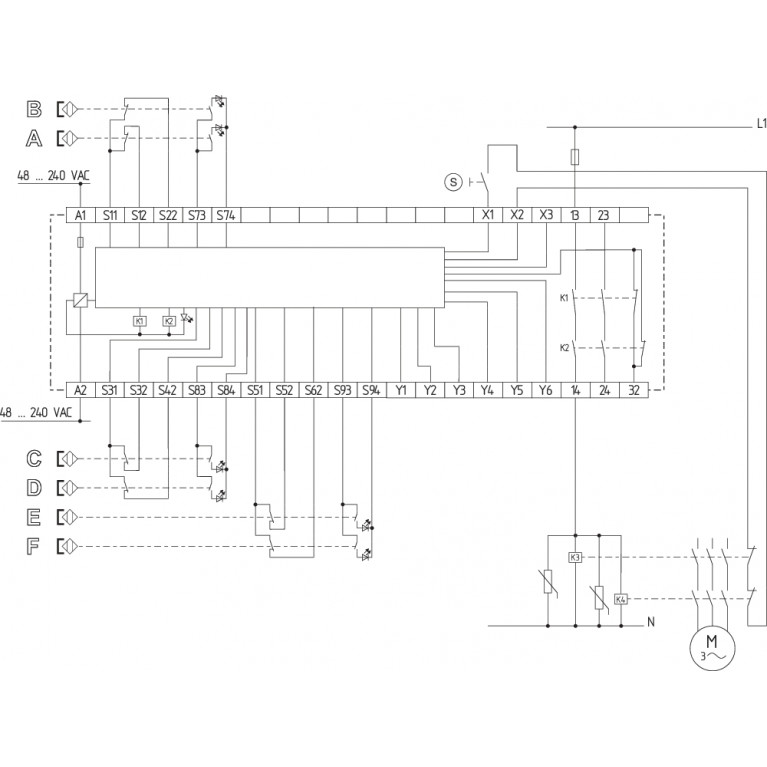

Пример подключения
Примечание (Схема подключения)
The wiring diagram is shown with guard doors closed and in de-energised condition.The feedback circuit monitors the position of the contactors K3 and K4.Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals X1/X3. If the feedback circuit is not required, establish a bridge.To secure 6 guard doors up to PL d and Category 3Monitoring 6 guard door(s), each with a magnetic safety sensor of the BNS rangeStart button (S) with edge detection
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Условия окружающей среды
Сопротивление шоку
10 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +45 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
II
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
30 ms
Задержка включения при автоматическом запуске, максимум, обычно
120 ms
Задержка возврата при «аварийной остановке», не более
20 ms
Категория применения AC-15
6 A
Категория применения DC-13
6 A
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgSn0. self-cleaning, positive drive
Номинальное переменное напряжение органов управления, 50 Гц, не
48 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
48 VAC
Номинальное рабочее напряжение
48 ... 240 VAC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
240 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
240 VAC
Потребление электроэнергии
6.8 W
Примечание (контактное сопротивление)
in new state
Тип диапазона напряжения
AC
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
