Данные для заказа
EAN (европейский артикул)
4250116201556
Артикул (номер заказа)
101158200
Запасной номер артикула
101159511
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта

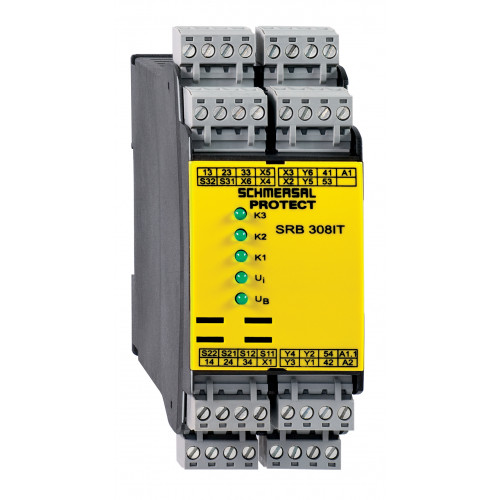

SRB308IT-24VAC/DC
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
Guard systemPull-wire emergency stop switchesSafety light curtainEmergency stop button
Индикация состояния
Указанные рабочие состояния
Position relay K2Position relay K1Internal operating voltage UiPosition relay K3
Классификация безопасности
Отказ по общей причине (CCF), минимум
65
Стандарты
EN IEC 60947-5-1EN IEC 61508
Классификация безопасности — релейные выходы
Значение PFH, Стоп 0
2.00 x 10⁻⁸ /h
Уровень диагностического покрытия (DC), стоп 0
≥ 99 %
Уровень полноты безопасности (SIL), Stop 0, подходит для примене
3
Уровень производительности, стоп 0, до
e
Механические данные

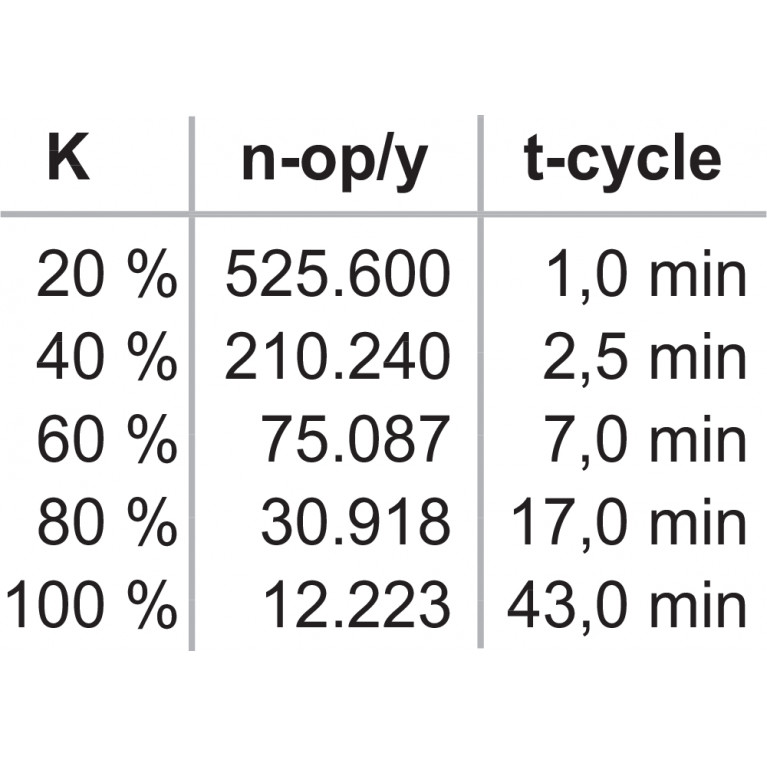

Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Климатический стресс
EN 60068-2-78
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
2
Количество контактов безопасности
3
Количество нормально закрытых (НЗ)
2
Количество полупроводниковых выходов без задержки с сигнальными
6
Количество сигнальных выходов
6
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сбросить обнаружение края
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes

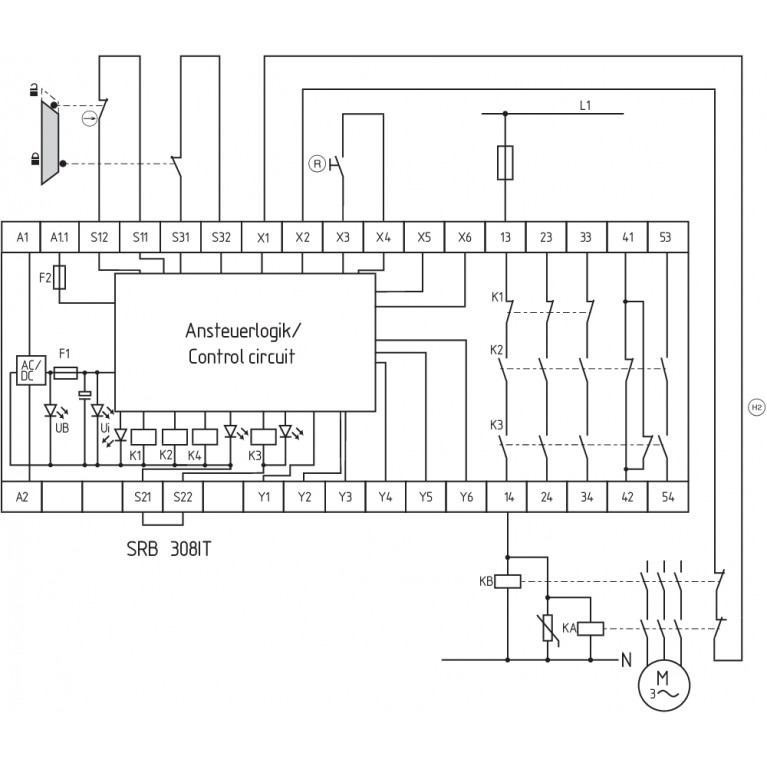

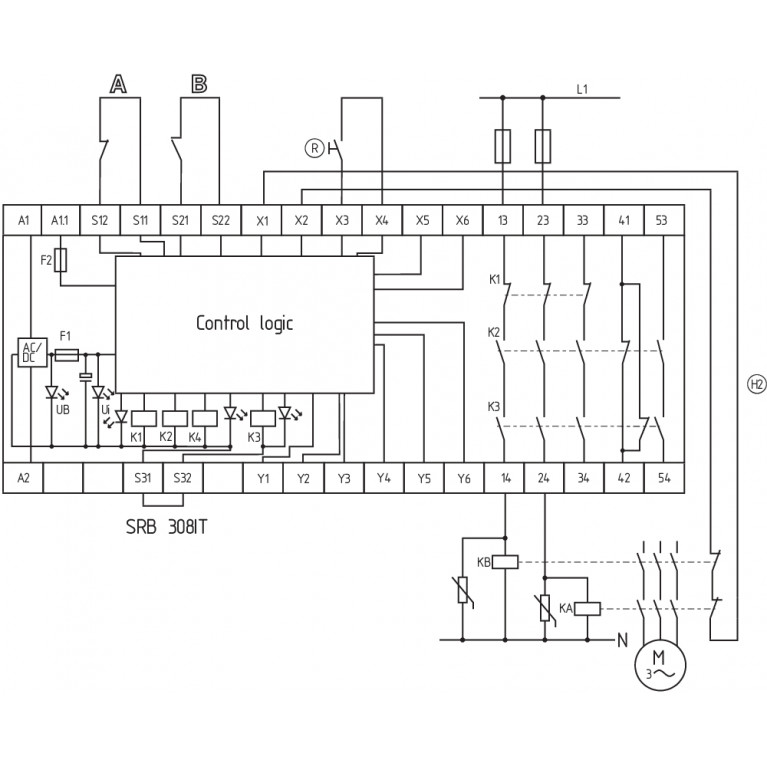

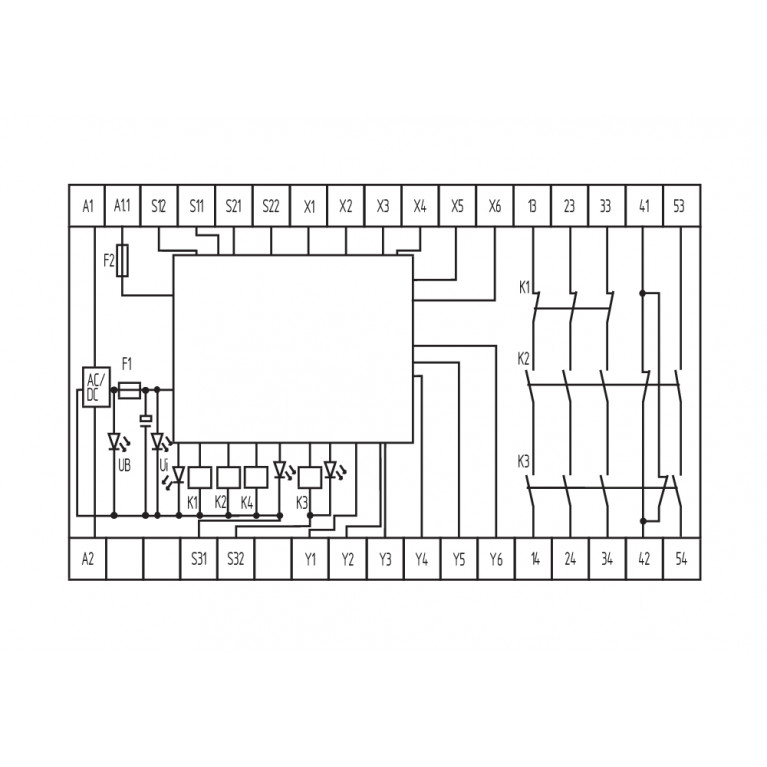

Пример подключения
Примечание (Схема подключения)
The wiring diagram is shown with guard doors closed and in de-energised condition.The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix.Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts.The control recognises cross-short, cable break and earth leakages in the monitoring circuit.Connect potential p-type outputs of safety light grids/curtains to S12/S22. The devices must have the same reference potential.2 channel control shown for a guard-door monitor with two contacts, of which at least one contact has positive break, with external reset button (R) and feedback circuit (H2). (example without cross-wire monitoring)For 2-channel control with cross-wire monitoring, connect the NC contact to S11/S12 and S31/S32 and bridge S21/S22For 1-channel control, connect NC contact to S11/S12 and bridge S21/S22 and S31/S32"Start function / Reset button: The function "trailing edge" is programmed by means of the "AF" switch located underneath the housing cover (switch position = 1). The automatic start is programmed by bridging terminals X3/X5 and by switching the "AF" switch to 0. The time offset between the channels is approx. 100 ms. An endless time offset between the channels 1 and 2 is programmed by bridging the terminals X3/X6."F1 = Hybrid fuseF2 = Fuse for signalling outputs
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +45 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 ... 55 Hz, Amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
200 ms
Задержка включения при автоматическом запуске, максимум, обычно
60 ms
Задержка возврата при «аварийной остановке», не более
15 ms
Категория применения AC-15
1.5 A
Категория применения DC-13
1.2 A
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
AgSn0, Ag-Ni, self-cleaning, positive drive
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
20.4 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
20.4 VAC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
26.4 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
26.4 VAC
Потребление электроэнергии
3 VA
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VAC -15 % / +10 %24 VDC -15 % / +20 %
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
