Позиционный выключатель MV8H 015-11Y

Код: 101058472
В наличии
EAN (европейский артикул)
4030661032627
Артикул (номер заказа)
101058472
Описание типа продукта
MV8H 015-11Y
Примечание (Пропускная способность)
Not available!
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 3 Кабельный ввод М 20 х 1,5
  • Металлический корпус
  • 2 контакта

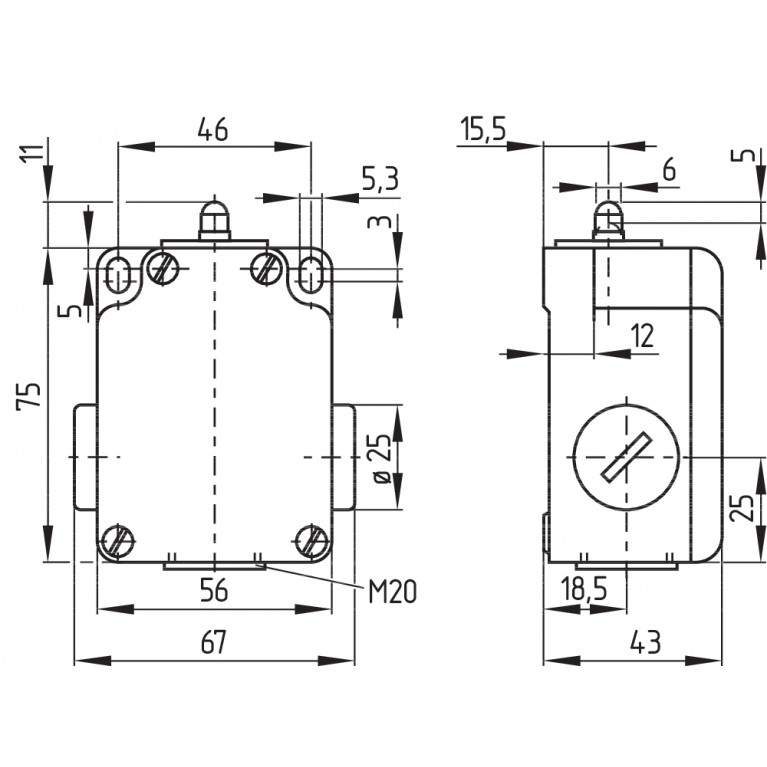

  • 67 мм x 75 мм x 43 мм (базовый компонент)

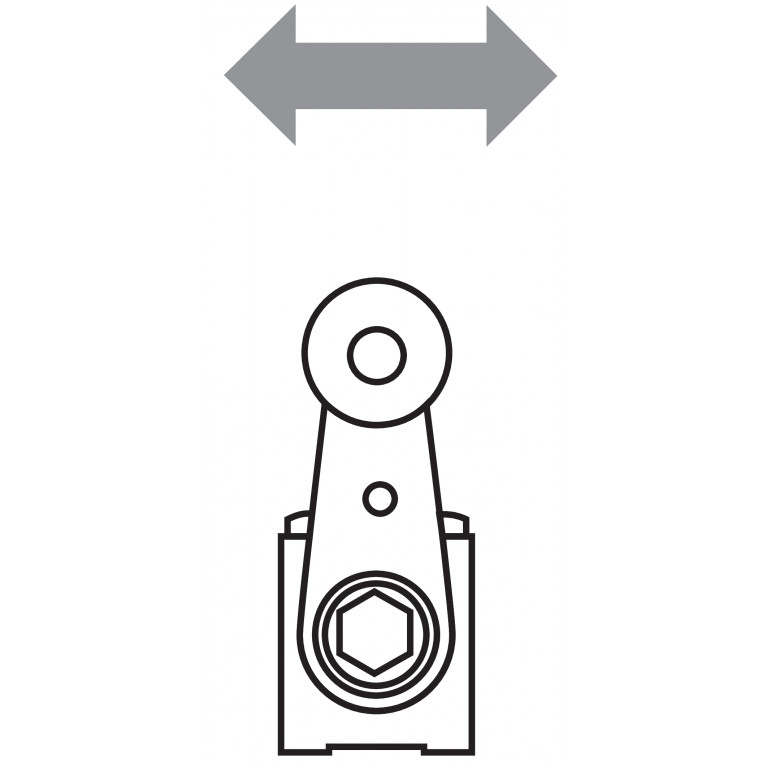

  • Головку привода можно перемещать с шагом 4 x 90°.
  • Плавная регулировка положения рычага на 360°.
  • Рычаг можно транспонировать на 180°.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661032627
Артикул (номер заказа)
101058472
Описание типа продукта
MV8H 015-11Y
Примечание (Пропускная способность)
Not available!
Механические данные
Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
10,000,000 Operations
Открытие контакта
2 x 1.2 mm
Приводной крутящий момент
0.2 Nm
Примечание (скорость срабатывания)
Actuating speed with vertical actuating angle to switch axis
Скорость срабатывания, максимальная
3 m/s
Скорость срабатывания, минимальная
1 mm/min

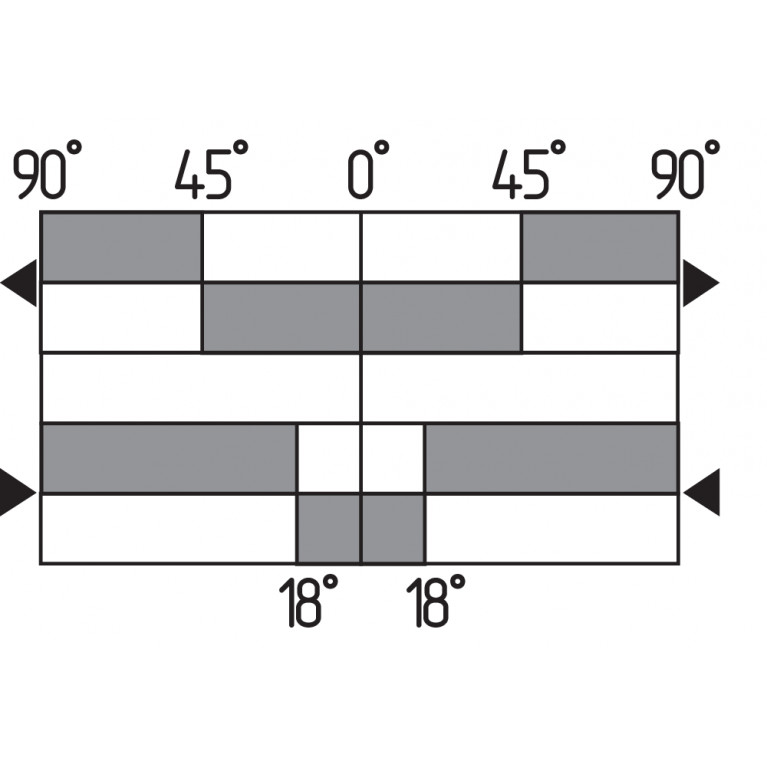

Угол срабатывания слева от оси переключателя
30 °
Угол срабатывания справа от оси переключателя
30 °

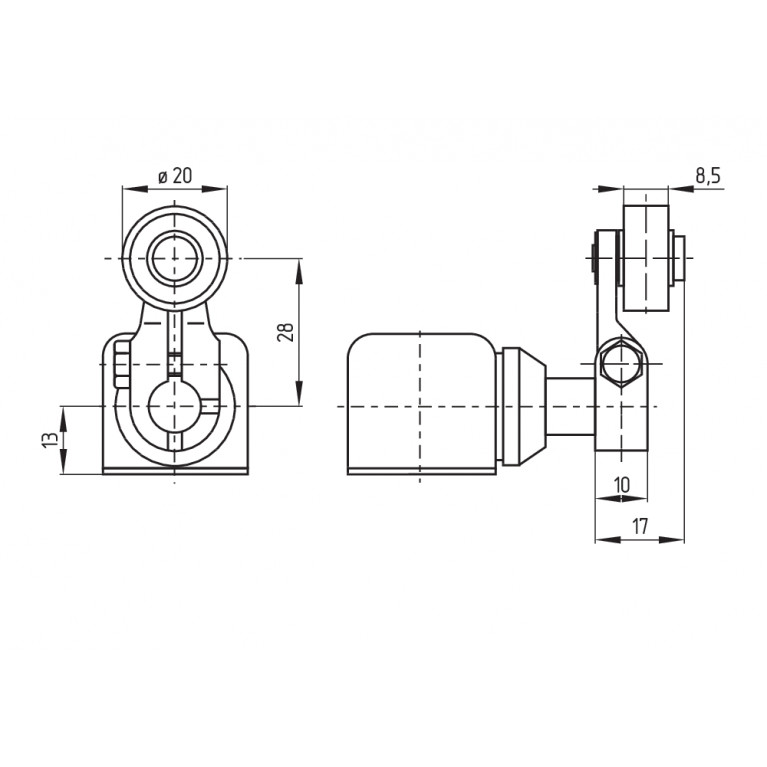

Механические данные – Размеры
Высота датчика
126 mm
Диаметр Кастора
20 mm
Длина датчика
43 mm
Ширина датчика
67 mm
Ширина Кастора
8.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
341 g
Материал корпуса
Light-alloy diecast, paint finish
Материал покрытия корпуса
painted
Принцип работы
mechanical
Слайд-форма
Castor
Стандарты
EN IEC 60947-5-1
Общие данные - Особенности
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
1
Количество ступеней переключения
2
Разрешения - Стандарты
Сертификаты
CCC
Условия окружающей среды
Степень защиты
IP65
Температура окружающей среды
-30 ... +90 °C
Условия окружающей среды – значения изоляции
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Время переключения, максимальное
40 ms
Категория применения AC-15
2.5 A
Материал контактов, электрический
Silver

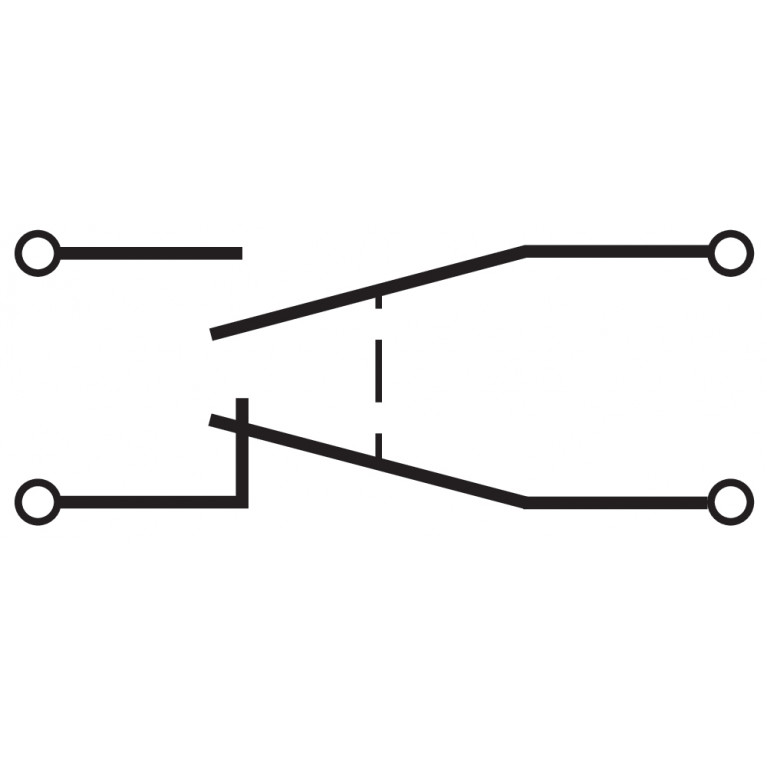

Переключающий элемент
NO contact, NC contact
Примечание (Переключающий элемент)
galvanically separated contact bridges
Принцип переключения
Snap action
Продолжительность отскока, максимум
2.5 ms
Тепловой испытательный ток
10 A
