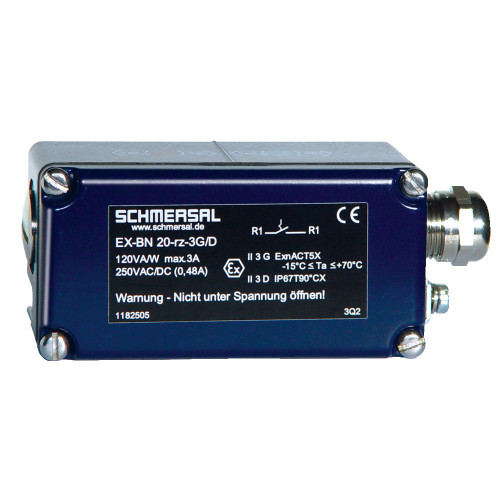

Магнитный датчик EX-BN 20-11RZ-3G/D

Код: 101186630
В наличии
Рекомендация (привод)
2x BP 15/2BP 20BP 10 S2x BP 10 SBP 34 SBP 20 SBP 31 SBP 11 SBP 21 S2x BP 21 SBP 10 N2x BP 10 NBP 15 NBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 N2x BP 12 SBP 21 N2x BP 21 NBE 20 N(S) ST 24VDCBE 20 N(S) 48VDCBP 15/2 N
Цена: 31 105,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 2 геркона
  • Взрывозащита для зон 2 и 22 ATEX
  • Алюминиевый корпус
  • 104 мм х 52 мм х 47 мм
  • Расстояние срабатывания до 50 мм в зависимости от исполнительного магнита и версии
  • Бесконтактный принцип
  • Винтовое соединение
Характеристики
Аксессуар
Рекомендация (привод)
2x BP 15/2BP 20BP 10 S2x BP 10 SBP 34 SBP 20 SBP 31 SBP 11 SBP 21 S2x BP 21 SBP 10 N2x BP 10 NBP 15 NBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 N2x BP 12 SBP 21 N2x BP 21 NBE 20 N(S) ST 24VDCBE 20 N(S) 48VDCBP 15/2 N
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661333724
Артикул (номер заказа)
101186630
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
EX-BN 20-11RZ-3G/D
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Скорость срабатывания, максимальная
18 m/s
Срабатывающие панели
lateral
Энергия удара, не более
4 J

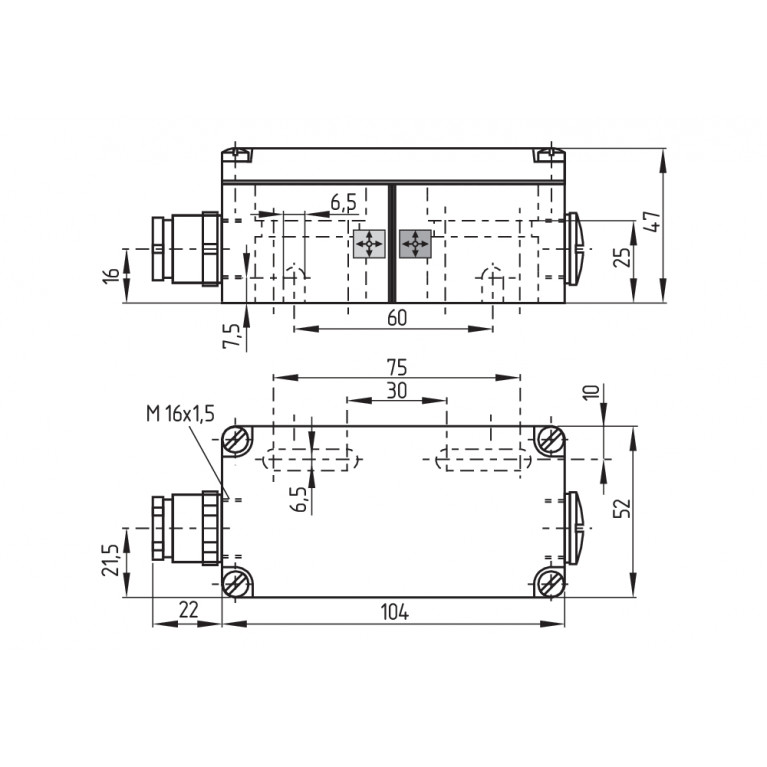

Механические данные – Размеры
Высота датчика
52 mm
Длина датчика
47 mm
Ширина датчика
104 mm
Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)

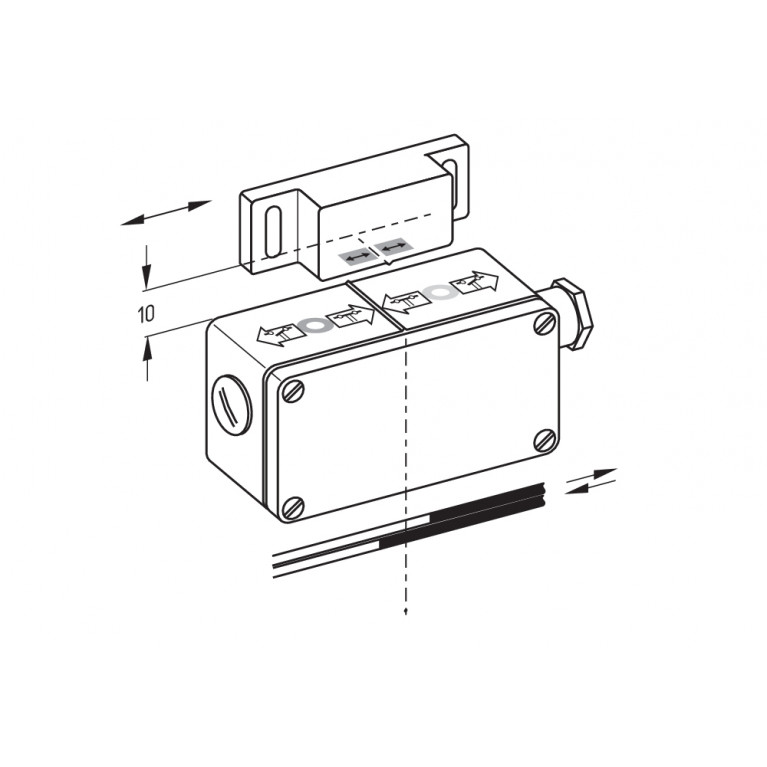

Actuating distance up to 50 mm depending on version and actuating magnet
Расстояние переключения Sn
12 mm … 50 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Сечение кабеля кабельных вводов, максимальное
10 mm
Сечение кабеля кабельных вводов, не менее
6 mm
Общие данные
Активная область
Metal film
Вес брутто
330 g
Материал корпуса
Light-alloy diecast, paint finish
Принцип работы
Magnetic drive
Тип корпуса
rectangular
Общие данные - Особенности
Количество контактов Snap-In
2
магнит смещения
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Ex-certified screwed cable gland
Примечание
Примечание (Общее)
The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N).
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-15 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрации
50 g, on sine wave oscillation
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные

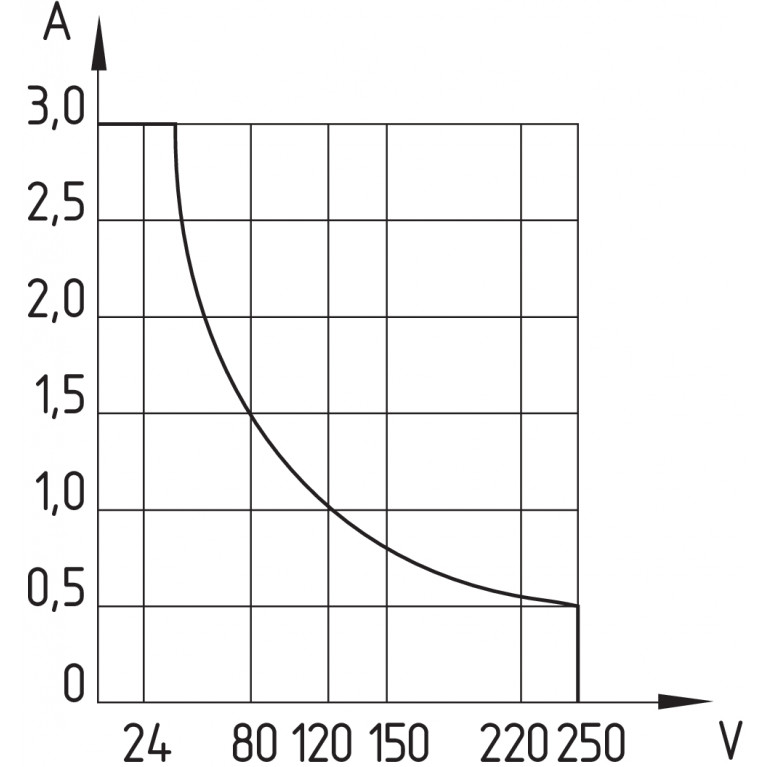

Коммутационная способность, максимальная
120 VA
Коммутируемое напряжение, максимальное
250 VDC
Коммутируемый ток, максимальный
3 A
Переключающий элемент
Bistable contact, NC / NO
Продолжительность отскока, максимум
0.6 ms
Продолжительность отскока, минимум
0.3 ms
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
