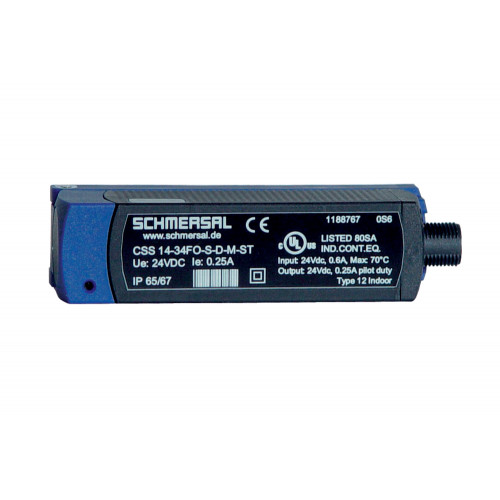

CSS 14-34F1-S-D-M-ST
Код: 101189087
В наличии
Рекомендация (привод)
CST 34-S-2CST 34-S-3CST 180-1CST 180-2CST 34-S-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 42 973,00 с НДС р./шт. руб./шт.
Описание
- 1 штекер разъема M12, 8-контактный
- Активация сбоку
- с контролем края кнопки сброса
- Для управления реле с принудительным управлением без последующего модуля контроля безопасности.
- Подходит в качестве индивидуального или терминального устройства при последовательном подключении стандартных датчиков для замены модуля контроля безопасности.
- Последовательное подключение до 30 датчиков CSS 34 с самоконтролем и одного датчика CSS 34F0/F1 для категории управления 4 по ISO 13849-1.
- Корпус из термопластика
- Электронная бесконтактная кодированная система
- Возможно несогласованное срабатывание
- 27 мм х 108,2 мм х 35 мм
- Высокая точность повторения точек переключения
- Макс. длина сенсорной цепи 200 м
- 2 выхода безопасности PNP с защитой от короткого замыкания
- Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
Характеристики
Аксессуар
Рекомендация (привод)
CST 34-S-2CST 34-S-3CST 180-1CST 180-2CST 34-S-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661354873
Артикул (номер заказа)
101189087
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
CSS 14-34F1-S-D-M-ST
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
3.60 x 10⁻⁹ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateral
Дистанционное переключение привода
Actuator CST 34-V-1: 10 mm (typical switch distance Sn)Actuator CST 34-V-1: 8 mm (ensured switch distance ON Sao)Actuator CST 34-V-1: 13 mm (ensured switch distance OFF Sar)Actuator CST 34-S-1 / CST 34-S-3: 14 mm (typical switch distance Sn)Actuator CST 34-S-1 / CST 34-S-3: 12 mm (ensured switch distance ON Sao)Actuator CST 34-S-1 / CST 34-S-3:: 17 mm (ensured switch distance OFF Sar)Actuator CST 34-S-2: 14 mm (typical switch distance Sn)Actuator CST 34-S-2: 12 mm (ensured switch distance ON Sao)Actuator CST 34-S-2: 17 mm (ensured switch distance OFF Sar)Actuator CST 180-1 / CST 180-2: 10 mm (typical switch distance Sn)Actuator CST 180-1 / CST 180-2: 8 mm (ensured switch distance ON Sao)Actuator CST 180-1 / CST 180-2: 13 mm (ensured switch distance OFF Sar)
Срабатывающие панели
lateral

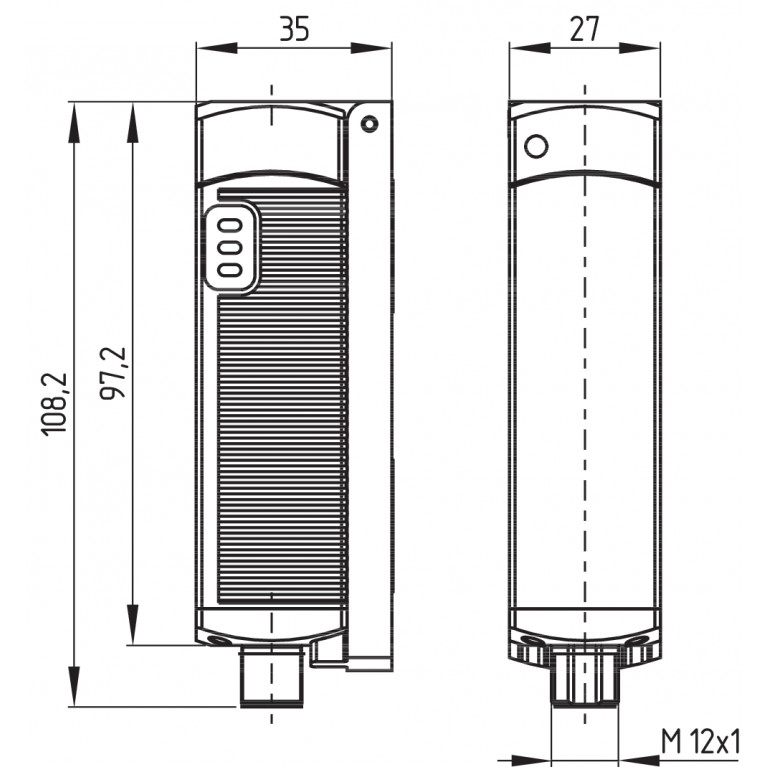

Механические данные – Размеры
Высота датчика
108.2 mm
Длина датчика
35 mm
Ширина датчика
27 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гистерезис (дистанция переключения), максимум
1.5 mm
Примечание (точность повторения R)

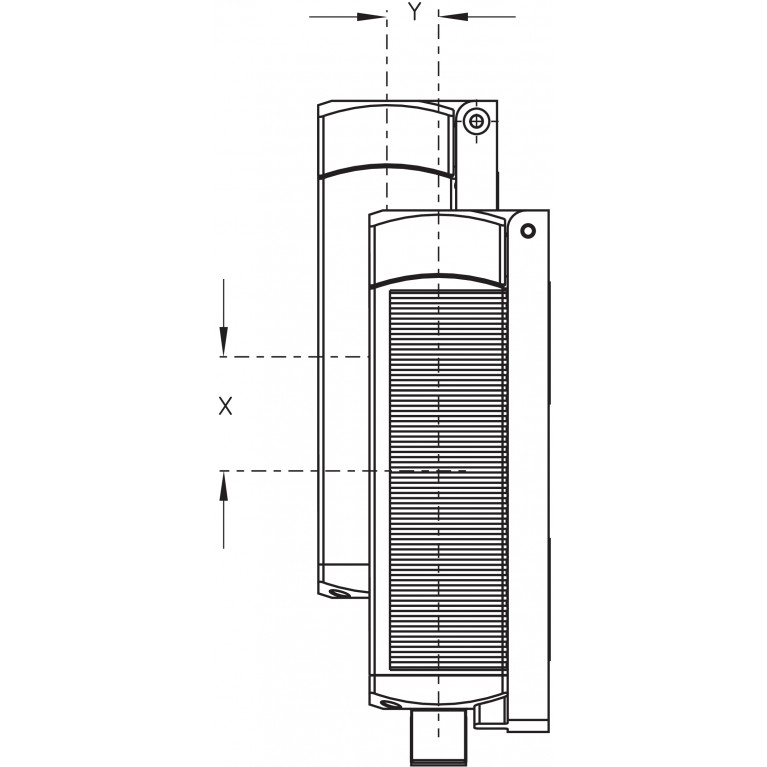

Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 36 mm (e.g. mounting tolerance or due to guard door sagging). Increased misalignment, max. 53 mm, possible when the CST 34-S-2 actuator is used. The axial misalignment (y) is max. ± 10 mm (see figure: Operating principle)
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current

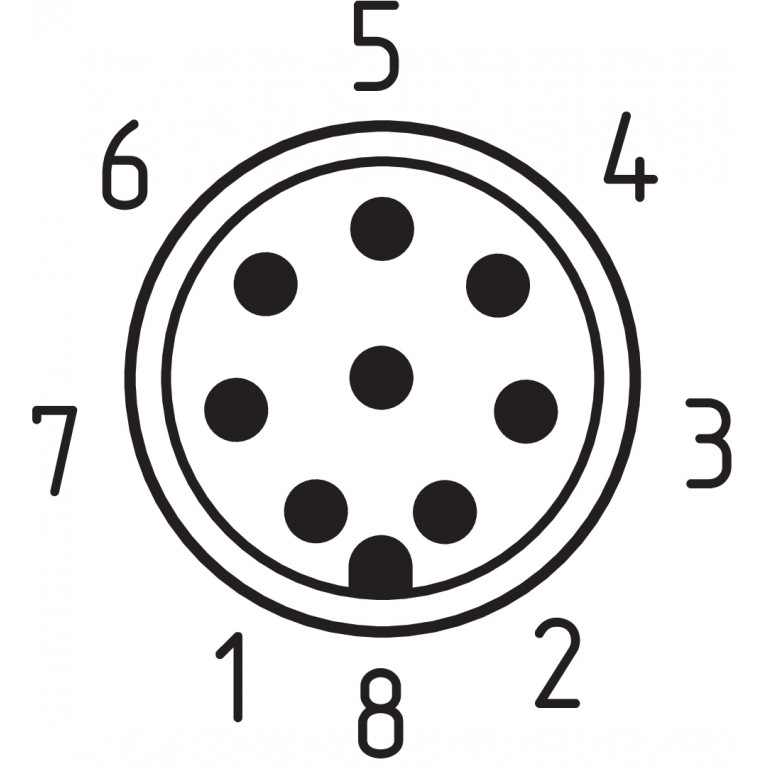

Назначение выводов
ПИН-код 1
1A1 Ue: (1)
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output OUT
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN without function
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
141 g
Время реакции, максимальное
30 ms
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
inductive
Продолжительность риска, максимальная
60 ms
Стандарты
EN IEC 60947-5-3
Тип корпуса
Block
Топология датчика
Sensor for series wiring
Условия установки (механические)
not flush
Общие данные - Особенности
Вход для кнопки сброса с контролем фронта
Yes
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество последовательных подключений датчиков
31
Количество светодиодов
3
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.5 ms. Short-circuit recognition by the evaluation is not necessary.
Разрешения - Стандарты
Сертификаты
TÜVcULusUKCA
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Категория применения DC-12
24 VDC / 0.05 A
Примечание (Электрические данные, номинал предохранителя)
(Circuit breaker)
Рабочий ток
600 mA
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, ок.
3 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 61000-6-2
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
5 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
