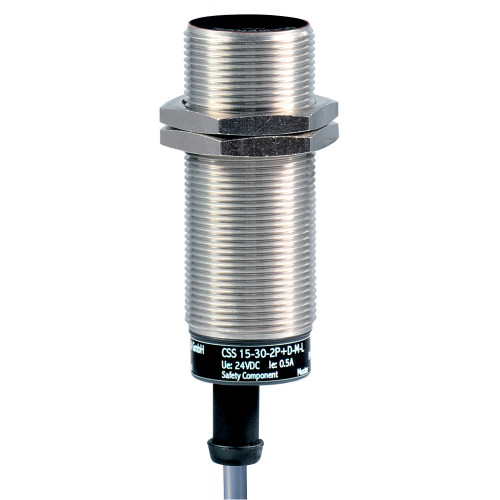

CSS 15-30-2P+D-M-L

Код: 101209841
В наличии
Рекомендация (привод)
CST 34-S-3CST 30-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 43 413,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Металлический корпус
  • Макс. Последовательно можно подключить 16 датчиков.
  • Предварительно смонтированный кабель, 7-полюсный
  • Ø М30
  • Высокая точность повторения точек переключения
  • Макс. длина сенсорной цепи 200 м
  • 2 выхода безопасности PNP с защитой от короткого замыкания
  • Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
Характеристики
Аксессуар
Рекомендация (привод)
CST 34-S-3CST 30-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661386805
Артикул (номер заказа)
101209841
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
CSS 15-30-2P+D-M-L
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
2.50 x 10⁻⁹ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
front side

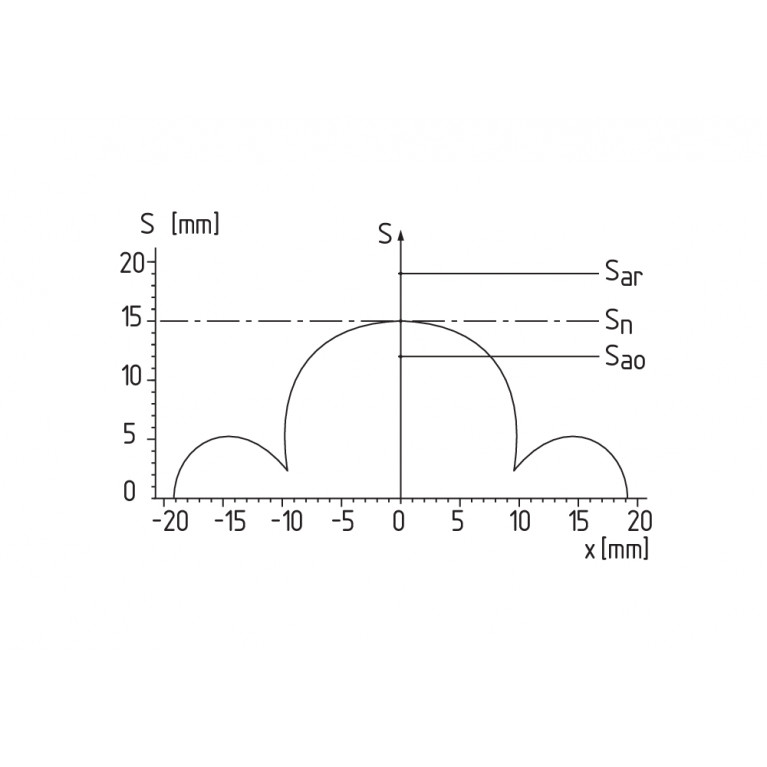

Дистанционное переключение привода
Actuator CST 30-1: 12 mm (ensured switch distance ON Sao)Actuator CST 30-1: 15 mm (typical switch distance)Actuator CST 30-1: 19 mm (ensured switch distance OFF Sar)Actuator CST 34-S-3: 10 mm (ensured switch distance ON Sao)Actuator CST 34-S-3: 12 mm (typical switch distance Sn)Actuator CST 34-S-3: 16 mm (ensured switch distance OFF Sar)
Срабатывающие панели
Actuation from top

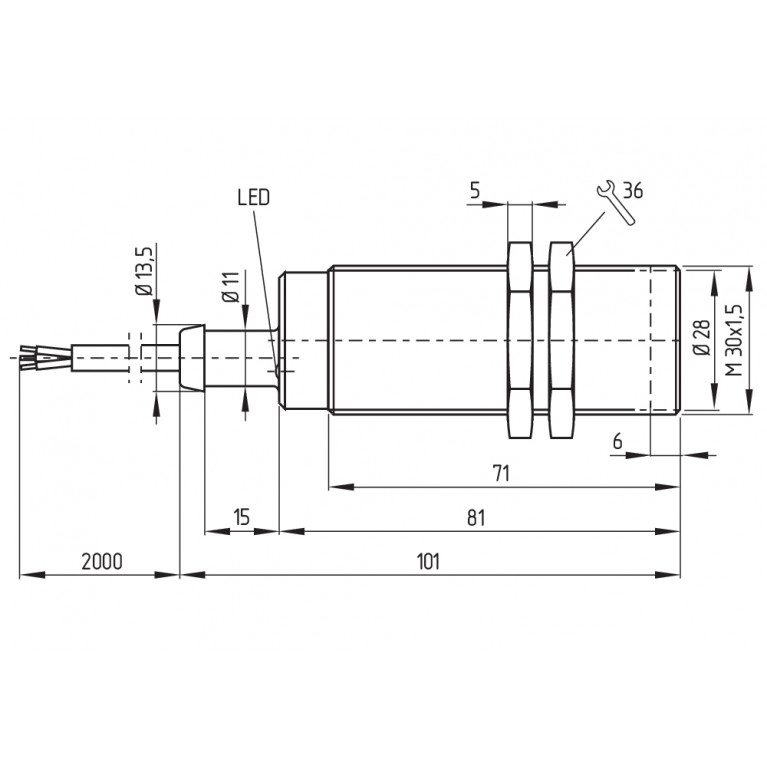

Механические данные – Размеры
ISO-резьба датчика
M30
Длина датчика
101 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гистерезис (дистанция переключения), максимум
2 mm
Точность повторения R
1 mm
Механические данные – техника подключения
Длина кабеля
2 m
Прекращение действия
Cable
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Сечение провода
23 AWG

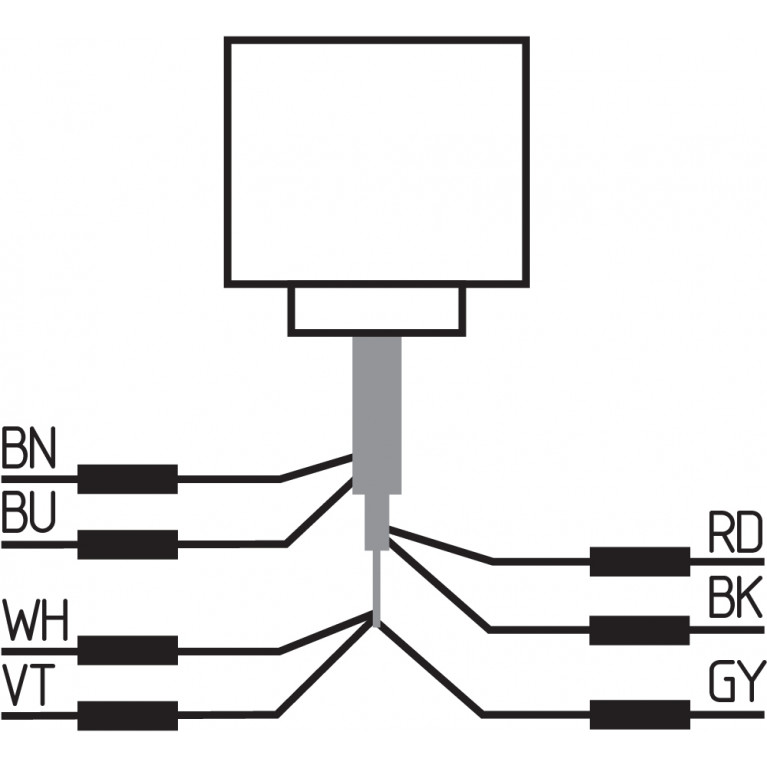

Назначение выводов
ПИН-код 1
A1 Ue Brown
ПИН-код 2
X1 safety input 1: Violet
ПИН-код 3
A2 GND Blue
ПИН-код 4
Y1 Safety output 1 Black
ПИН-код 5
OUT diagnostic output: Grey
ПИН-код 6
X2 Safety input 2 White
ПИН-код 7
Y2 Safety output 2red
Общие данные
Активная область
Plastic
Вес брутто
248 g
Время реакции, максимальное
30 ms
Материал корпуса
Nickel plated brass
Принцип работы
inductive
Продолжительность риска, максимальная
30 ms
Стандарты
EN IEC 60947-5-3EN IEC 61508
Тип корпуса
Cylinder, thread
Топология датчика
Sensor for series wiring
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество последовательных подключений датчиков
16

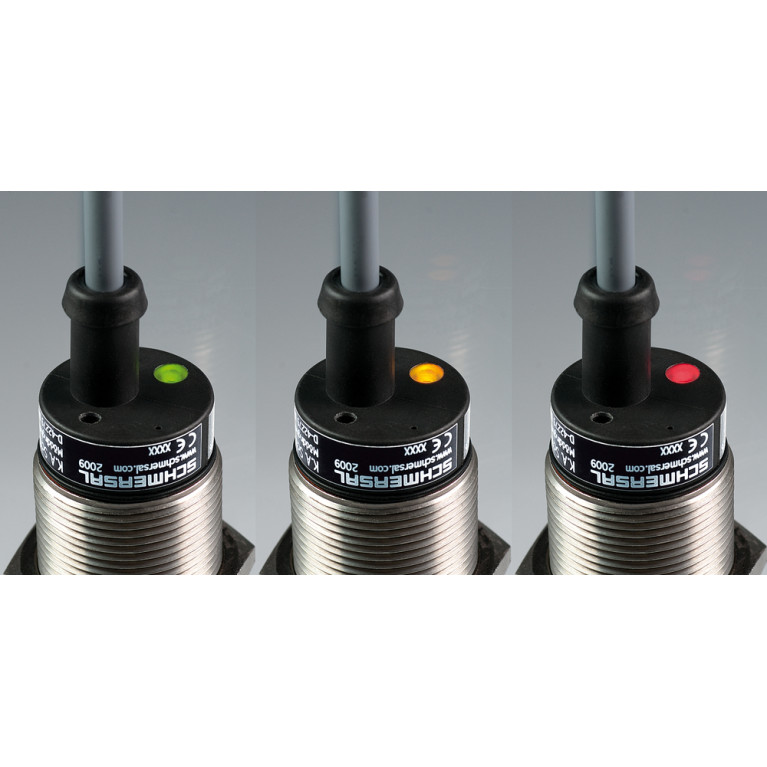

Количество светодиодов
1
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Комплект поставки монтажного материала
2x Mounting accessories Nuts M30
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: The switch-off pauses of 250 µs – 1500 µs must be tolerated by the evaluation.The switch-off time of the safety sensor of 250 μs is additionally extended according the cable length and the capacity of the cable used. Typically a switch off time of 500 μs with 100 m of connection cable is reached.
Разрешения - Стандарты
Сертификаты
UKCA
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VAC/DC
Степень загрязнения
3
Электрические данные
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
1,100 mA500 mA
Ток питания холостого хода I0, типовой
50 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, ок.
3 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 61000-6-2
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
4 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.5 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.5 A
Ток, категория применения DC-13
0.5 A
