Данные для заказа

                                            EAN (европейский артикул)
                                            4030661369914


                                            Артикул (номер заказа)
                                            101204870


                                            Описание типа продукта

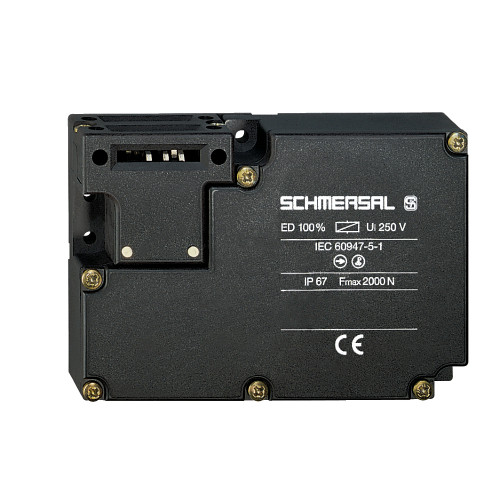

                                            AZM 161SK-12/12RKATD-024

                                                                                                        Другие данные

                                            Примечание (приложения)
                                            sliding safety guardremovable guardhinged safety guard

                                                                                                        Классификация безопасности

                                            B10D Нормально закрытый контакт (НЗ)
                                            2,000,000 Operations


                                            B10D Нормально открытый контакт (НО)
                                            1,000,000 Operations




                                            Примечание
                                            at 10% Ie and ohmic load



                                            Уровень производительности, до
                                            c

                                                                                                        Классификация безопасности – исключение сбоев



                                            Пожалуйста, обрати внимание
                                            Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.


                                            Примечание
                                            for 2-channel use and with suitable logic unit.


                                            Уровень производительности, до
                                            d

                                                                                                        Механические данные

                                            Механическая долговечность, минимум
                                            1,000,000 Operations



                                            Позитивное путешествие
                                            10 mm


                                            Положительное усилие разрыва на размыкающий контакт, минимум
                                            10 N


                                            Положительное усилие разрыва, минимум
                                            20 N


                                            Приводной люфт в направлении срабатывания
                                            5.5 mm



                                            Скорость срабатывания, максимальная
                                            2 m/s


                                            Тип головки винта
                                            Flat head screw


                                            Тип крепежных винтов
                                            3x M5


                                            Удерживающая сила Fmax, не более
                                            2,600 N


                                            Удерживающая сила ФЖ по EN ISO 14119
                                            2,000 N

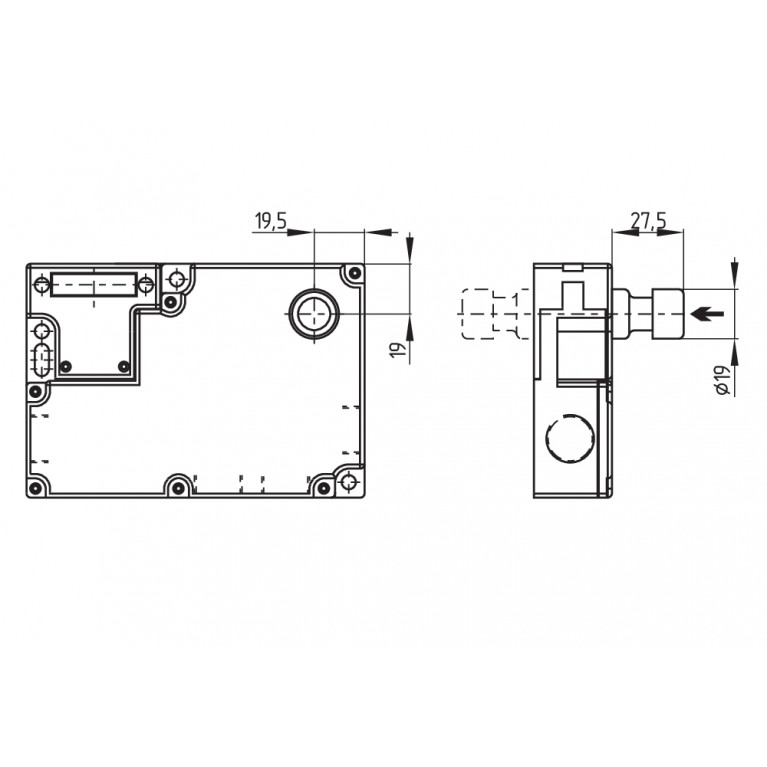

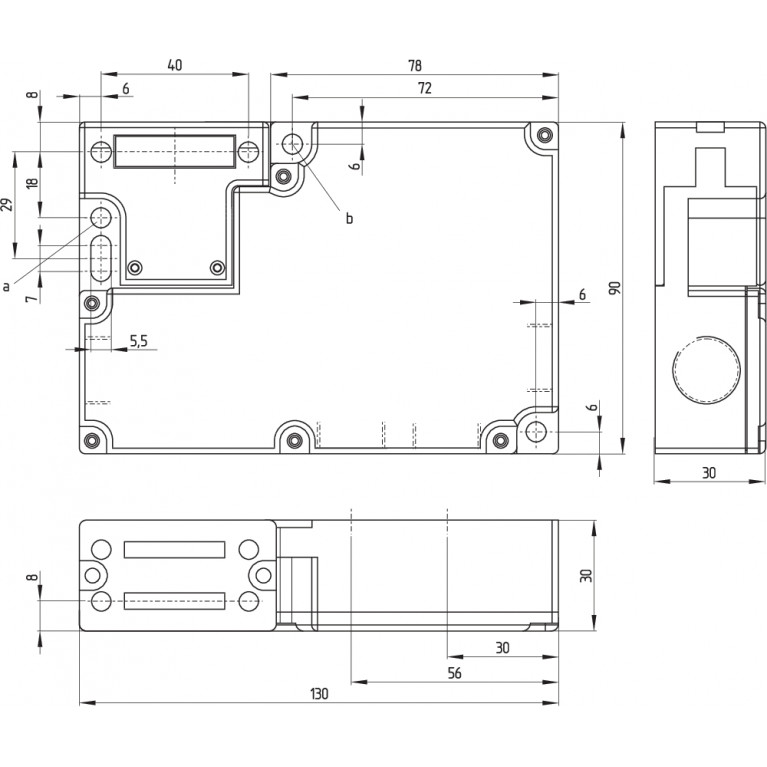

                                                                                                        Механические данные – Размеры



                                                                                                        Механические данные – техника подключения

                                            Кабельный ввод
                                            4 x M16 x 1,5


                                            Прекращение действия
                                            Screw terminals


                                            Примечание (раздел кабеля)
                                            All indications including the conductor ferrules.


                                            Разрешенный тип кабеля
                                            solid single-wiresolid multi-wireflexible


                                            Сечение кабеля, максимальное
                                            1.5 mm²


                                            Сечение кабеля, минимальное
                                            0.25 mm²

                                                                                                        Общие данные


                                            Материал корпуса
                                            Plastic, glass-fibre reinforced thermoplastic, self-extinguishing


                                            Принцип работы
                                            electromechanical


                                            Стандарты
                                            EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1


                                            Уровень кодирования согласно EN ISO 14119
                                            Low

                                                                                                        Общие данные - Особенности


                                            Количество вспомогательных контактов
                                            2


                                            Количество контактов безопасности
                                            4


                                            Количество направлений действия
                                            3


                                            Мощность для блокировки
                                            Yes

                                                                                                        Объем поставки

                                            Объем поставки
                                            Actuator must be ordered separately.

                                                                                                        Примечание

                                            Примечание (Аварийный выход)

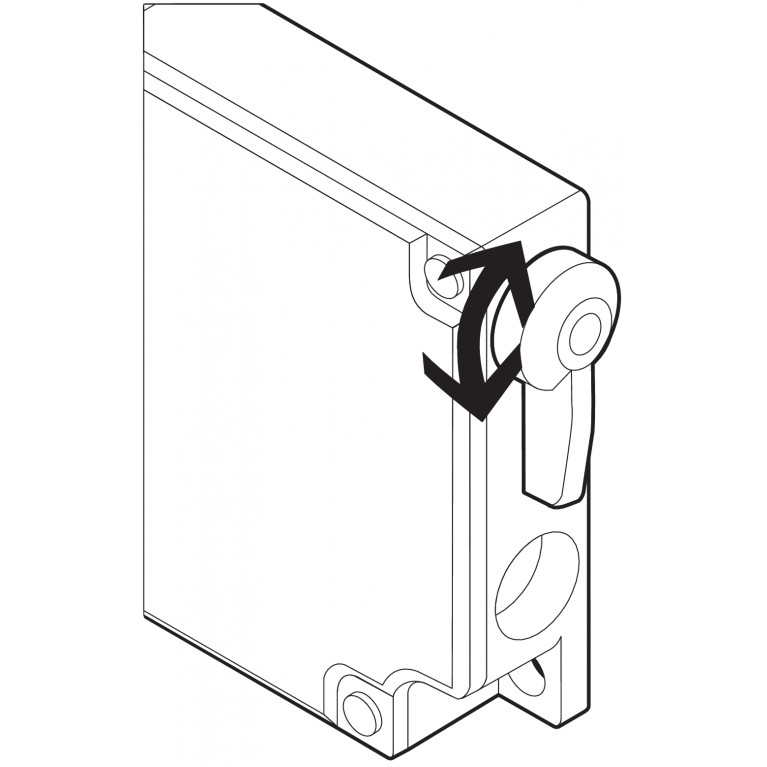

                                            Actuation from within the hazardous areaTop-side (ordering suffix -TD) or rear-side (ordering suffix -TU) mounting possible


                                            Примечание (Общее)
                                            Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.

                                                                                                        Разрешения - Стандарты

                                                                                                        Условия окружающей среды

                                            Допустимая высота установки над уровнем моря, не более
                                            2,000 m



                                            Примечание (Относительная влажность)
                                            non-condensingnon-icing



                                            Температура окружающей среды
                                            -25 ... +60 °C


                                            Температура хранения и транспортировки, минимальная
                                            -25 °C


                                            Температура хранения и транспортировки, не более
                                            +85 °C

                                                                                                        Условия окружающей среды – значения изоляции

                                            Номинальное импульсное выдерживаемое напряжение Uimp
                                            4 kV


                                            Номинальное напряжение изоляции Ui
                                            250 VAC

                                                                                                        Электрические данные

                                            Материал контактов, электрический
                                            Silver


                                            Номинальное управляющее напряжение
                                            24 VAC/DC

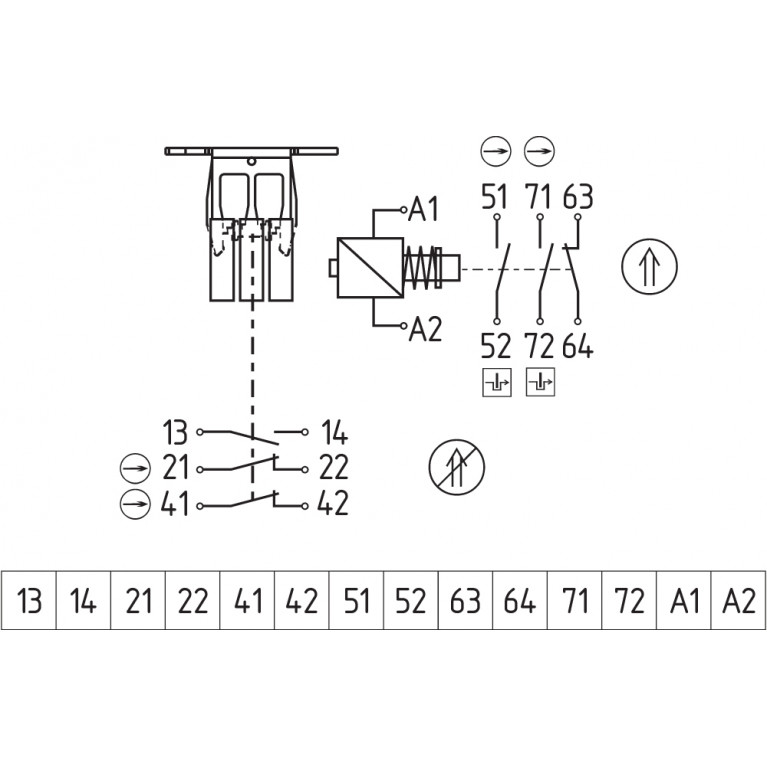

                                            Переключающий элемент
                                            NO contact, NC contact


                                            Потребляемая электрическая мощность, не более
                                            10 W

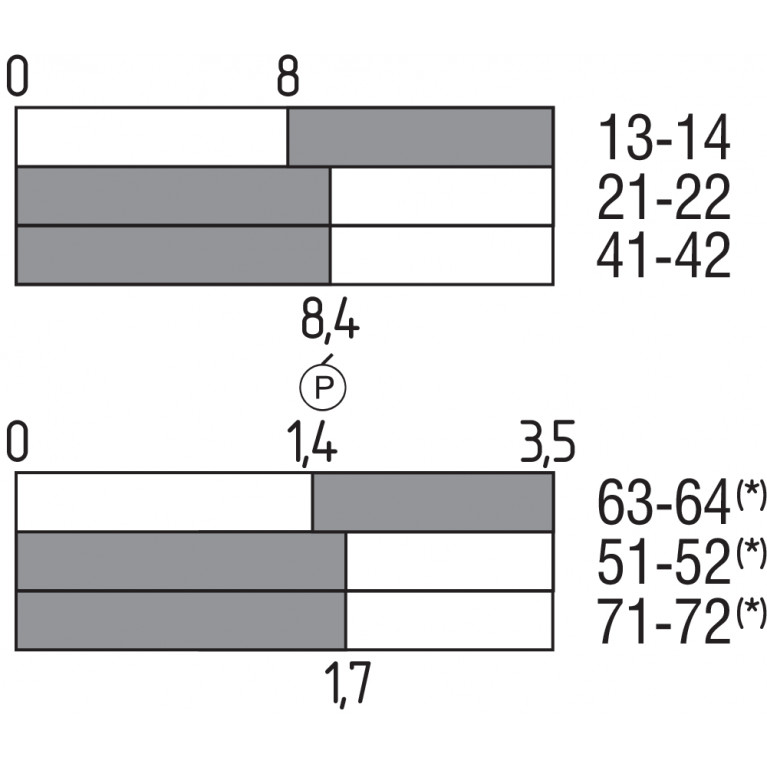

                                            Принцип переключения
                                            slow action, positive break NC contact


                                            Тепловой испытательный ток
                                            6 A


                                            Требуемый номинальный ток короткого замыкания
                                            1,000 A


                                            Частота переключения
                                            1,000 /h

                                                                                                        Электрические данные – Вспомогательные контакты

                                            Напряжение, категория применения AC-15
                                            230 VAC


                                            Напряжение, категория применения DC-13
                                            24 VDC


                                            Ток, категория применения AC-15
                                            4 A


                                            Ток, категория применения DC-13
                                            2.5 A

                                                                                                        Электрические данные – защитные контакты

                                            Напряжение, категория применения AC-15
                                            230 VAC


                                            Напряжение, категория применения DC-13
                                            24 VDC


                                            Ток, категория применения AC-15
                                            4 A


                                            Ток, категория применения DC-13
                                            2.5 A

                                                                                                        Электрические данные — магнитное управление

                                            Время включения магнита
                                            100 %


                                            Длительность тестового импульса, не более
                                            5 ms


                                            Интервал тестовых импульсов, минимум
                                            50 ms
