Данные для заказа
Артикул (номер заказа)
153041858
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта

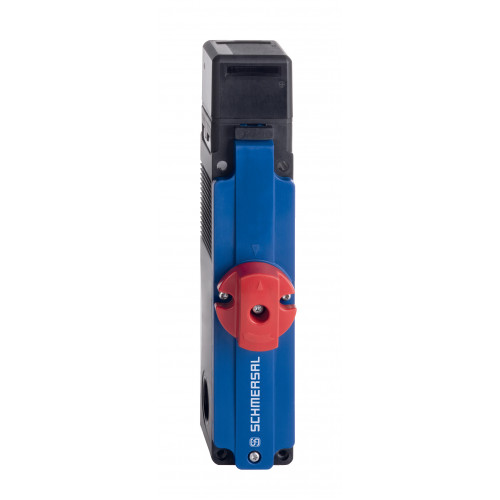

AZM150SK-02/02RAT-024
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
40 N
Скорость срабатывания, максимальная
0.3 m/s
Тип крепежных винтов
4x M5
Удерживающая сила Fmax, не более
1,950 N
Удерживающая сила ФЖ по EN ISO 14119
1,500 N
Усилие фиксации, ок.
50 N
Механические данные – Размеры
Механические данные – техника подключения
Кабельный ввод
3 x M20 x 1,5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Материал корпуса
Thermoplastic, Polyamide PA 6 GF
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Количество контактов безопасности
4
Количество направлений действия
2
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Slot cover for dust-proof covering of the opening not in use
Примечание
Примечание (Аварийный выход)
In case of emergency actuation from within the hazardous areaMounting only within the guarded area
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
Разрешения - Стандарты
Условия окружающей среды
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
II
Номинальное напряжение изоляции Ui
300 V
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC
Переключающий элемент
Opener (NC)
Потребляемая электрическая мощность, не более
8.5 W
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
5 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
