Данные для заказа
EAN (европейский артикул)
4030661546537
Артикул (номер заказа)
103038467
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

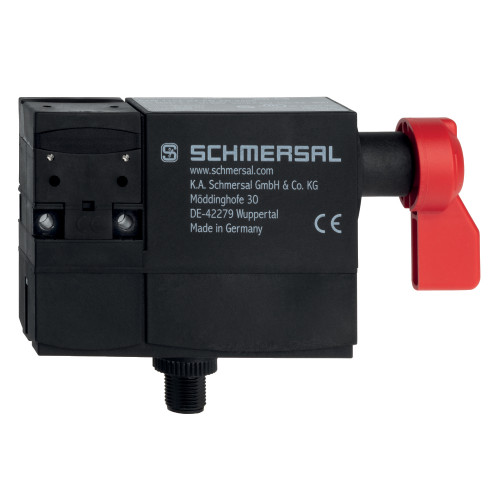

Описание типа продукта
AZM 170Z-ST-FB-ZR-2405
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности - Функция блокировки защитного кожуха
Значение ПФХ
3.01 x 10⁻⁷ /h
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
d
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
8.5 N
Положительное усилие разрыва, минимум
8.5 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
1,300 N
Удерживающая сила ФЖ по EN ISO 14119
1,000 N

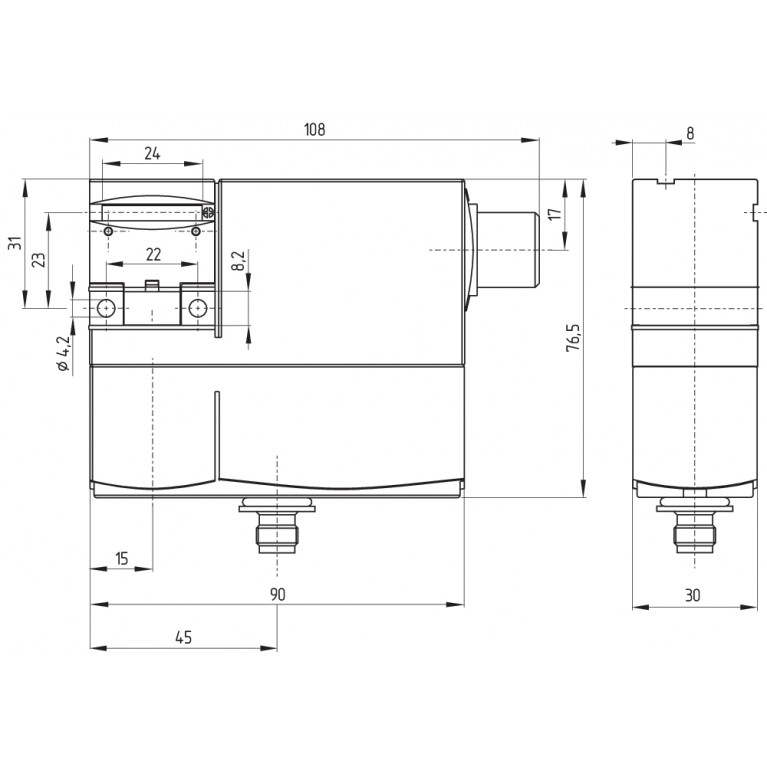

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия

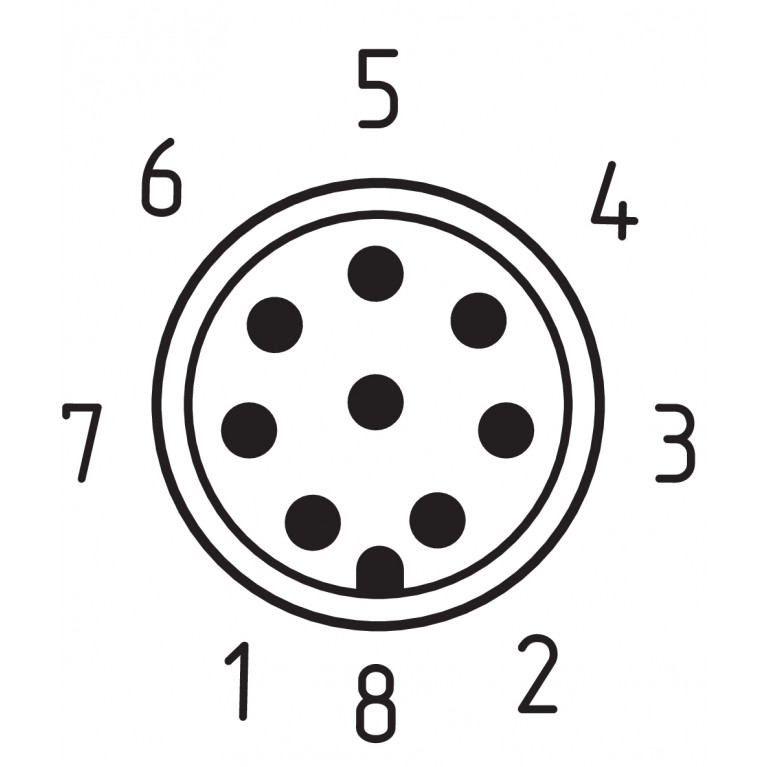

Connector plug M12, 8-pole, (A-coding)

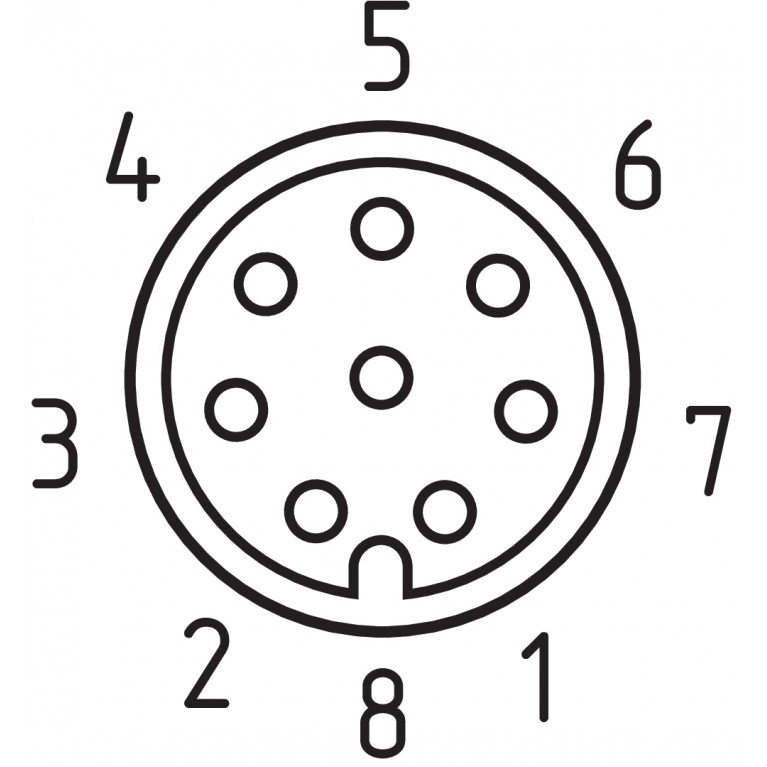

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
Signalling output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN Solenoid control
Общие данные
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Возможность разблокировки
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
2
Количество направлений действия
2
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание

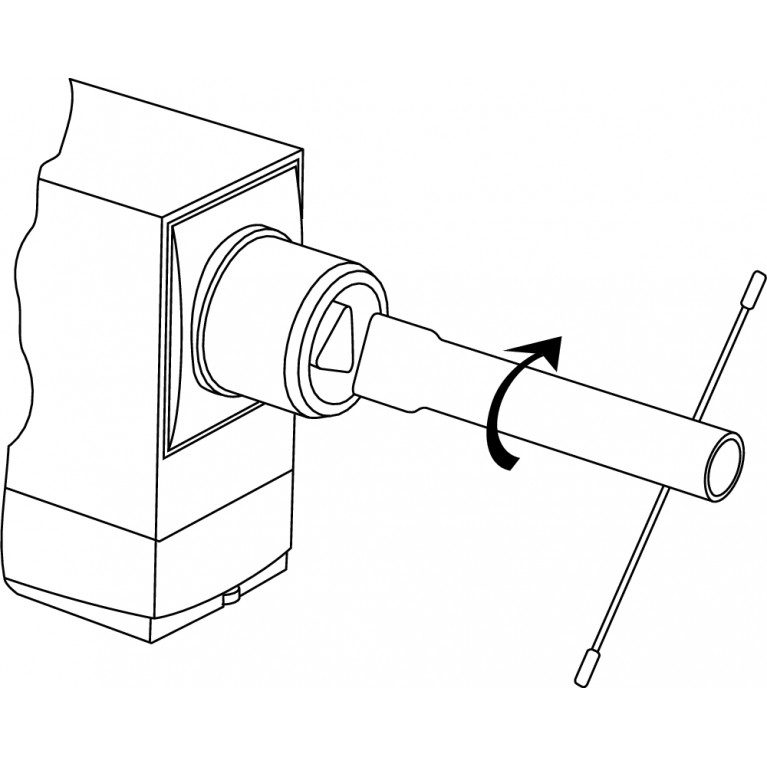

Примечание (Аварийный выход)
For cases of dangerActuation from within the hazardous area
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное импульсное выдерживаемое напряжение, разъем 8-полюсн
0.8 kV
Номинальное напряжение изоляции Ui
Connector, 8 poles - 60 V
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC

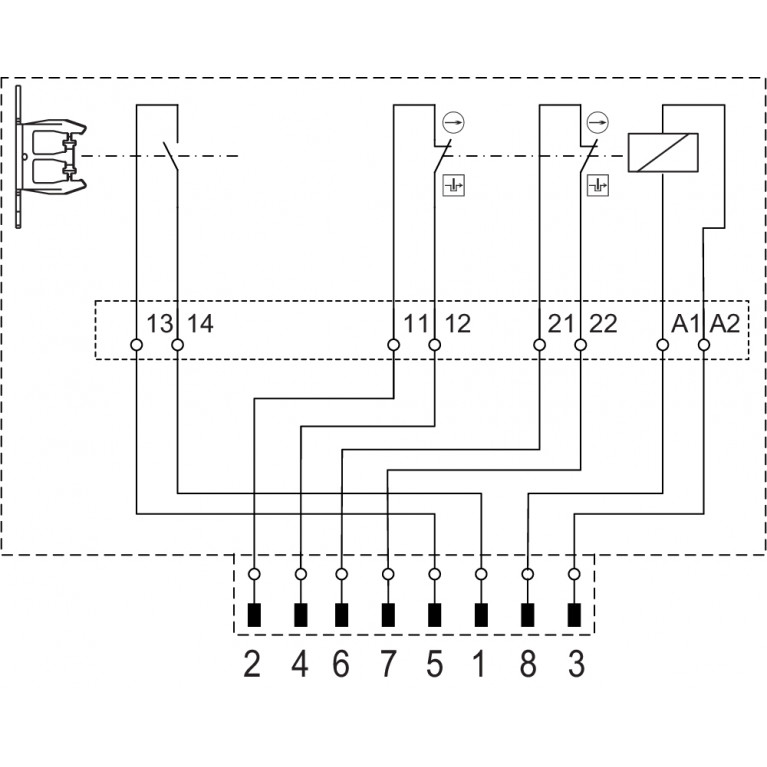

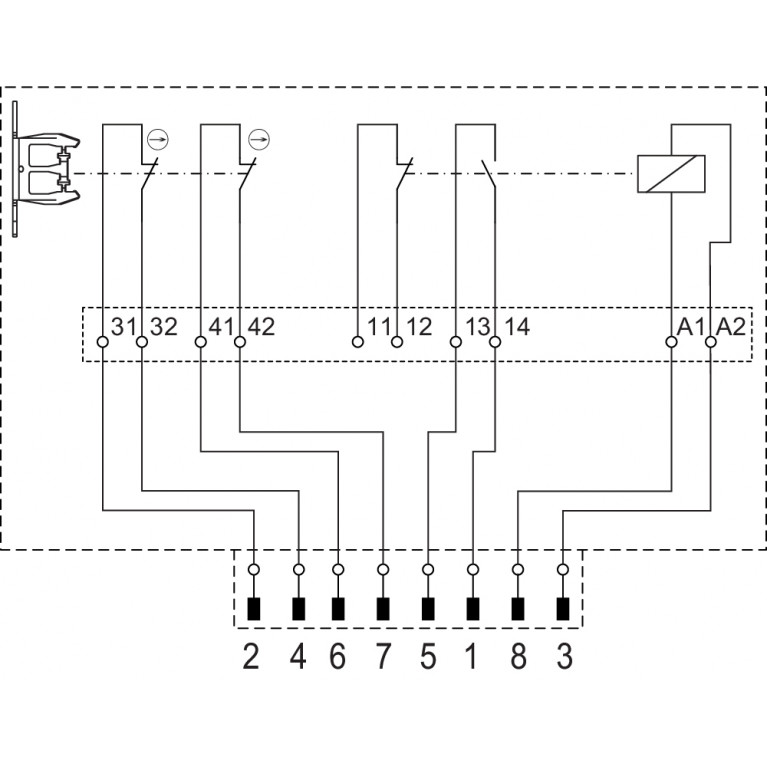

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
12 W
Примечание (Переключающий элемент)
Change-over contact with double break, type Zb or 2 NC contacts, with galvanically separated contact bridges
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
2 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
24 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
2 A
Ток, категория применения DC-13
2 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
24 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
2 A
Ток, категория применения DC-13
2 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
