Главная Архив Мониторы защитных дверей и модули управления безопасностью для приложений аварийной остановки (Архив) AES 6112

AES 6112

Код: 101112461

В наличии

EAN (европейский артикул)

4030661058443

Артикул (номер заказа)

101112461

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

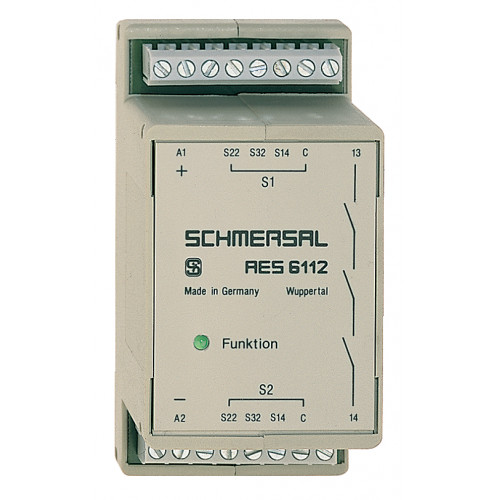

Описание типа продукта

AES 6112

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

ВНИМАНИЕ: Недоступно! (Замена: AES 1112)
Мониторинг магнитных датчиков безопасности серии BNS
1 предохранительный контакт, СТОП 0

Характеристики

Данные для заказа

EAN (европейский артикул)

4030661058443

Артикул (номер заказа)

101112461

Номер eCl@ss, версия 11.0

27-37-18-19

Номер eCl@ss, версия 12.0

27-37-18-19

Номер eCl@ss, версия 9.0

27-37-18-19

Номер ETIM, версия 6.0

EC001449

Номер ETIM, версия 7.0

EC001449

Описание типа продукта

AES 6112

Примечание (Пропускная способность)

Not available!

Другие данные

Примечание (приложения)

Safety sensorGuard system

Индикация состояния

Указанные рабочие состояния

Authorised operation

Классификация безопасности

Стандарты

EN ISO 13849-1EN IEC 61508

Классификация безопасности — релейные выходы

Время миссии

20 Year(s)

Значение ПФХ

1.00 x 10⁻⁷ /h

Категория

Уведомление

for max. 50,000 switching cycles/year and max. 80% contact load

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

50,000,000 Operations

Монтаж

Snaps onto standard DIN rail to EN 60715

Механические данные – Размеры

Высота

96 mm

Глубина

58 mm

Ширина

48 mm

Механические данные – техника подключения

Прекращение действия

rigid or flexibleScrew terminals M20 x 1.5

Сечение кабеля, максимальное

1.5 mm²

Общие данные

Вес брутто

125 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Стандарты

BG-GS-ET-14BG-GS-ET-20EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 60204-1EN IEC 60947-1

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество контактов безопасности

Количество нормально закрытых (НЗ)

Количество нормально открытых (НО)

Количество светодиодов

Обнаружение обрыва провода

Yes

Обнаружение перекрестного замыкания

Yes

Сброс после отключения напряжения питания

Yes

Стоп-Категория

Функция автоматического сброса

Yes

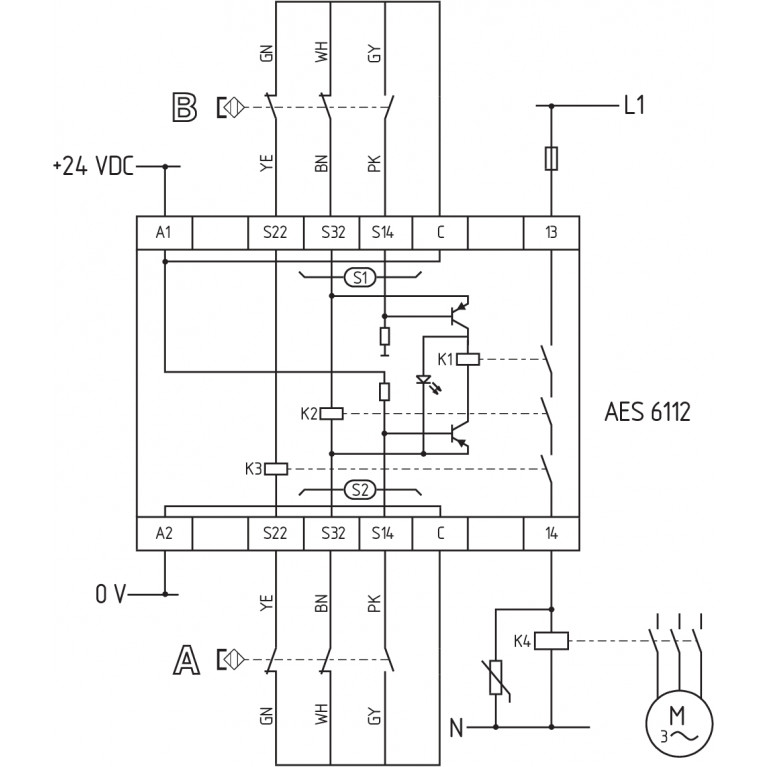

Пример подключения

Примечание (Схема подключения)

To secure one or a number of guard doors up to PL c and Category 1Monitoring a number of guard doors using magnetic safety sensors BNS rangeThe wiring diagram is shown with guard doors closed and in de-energised condition.Monitoring further guard doors: Further magnetic safety sensors can be connected to S2 in a similar way to those on S1.

Примечание

Примечание (Общее)

Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Разрешения - Стандарты

Сертификаты

cULus

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты зажимов или клемм

IP20

Степень защиты корпуса

IP40

Степень защиты монтажного пространства

IP54

Температура окружающей среды

+0 ... +55 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+70 °C

Устойчивость к вибрациям

10...55 Hz, Amplitude 0.35 mm, ± 15 %

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

4.8 kV

Степень загрязнения

Электрические данные

Диапазон частот

50 Hz60 Hz

Задержка включения при RESET, обычно

20 ms

Задержка включения при автоматическом запуске, максимум, обычно

100 ms

Задержка выбытия в случае чрезвычайной ситуации, обычно

20 ms

Задержка отключения в случае сбоя питания, обычно

80 ms

Контактное сопротивление, максимальное

0.1 Ω

Материал контактов, электрический

AgCdO

Номинальное переменное напряжение для органов управления при мин

20.4 VDC

Номинальное переменное напряжение органов управления, 50 Гц, не

20.4 VAC

Номинальное переменное напряжение органов управления, 60 Гц, не

20.4 VAC

Номинальное рабочее напряжение

24 VDC

Номинальное управляющее напряжение постоянного тока, не более

27.6 VDC

Номинальное управляющее напряжение при переменном токе 50 Гц, не

26.4 VAC

Номинальное управляющее напряжение при переменном токе 60 Гц, не

26.4 VAC

Потребление электроэнергии

2.5 W

Примечание (контактное сопротивление)

in new state

Рабочее напряжение

24 VDC -15 % / +15 %

Рабочий ток

100 mA

Тепловой испытательный ток

5 A

Электрические данные – безопасные релейные выходы

Коммутационная способность, максимальная

8 A

Коммутационная способность, минимум

10 mA

Напряжение, категория применения AC-15

230 VAC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения AC-15

6 A

Ток, категория применения DC-13

6 A

Электрические данные – Электромагнитная совместимость (ЭМС)

Рейтинг ЭМС

EN 61000-4-3EN 61000-4-6IEC 61000-6-2

Электрические данные — Релейные выходы (вспомогательные контакты

Коммутационная способность, максимальная

2 A

Электрические данные — цифровые входы

Сопротивление проводимости, максимальное

40 Ω
