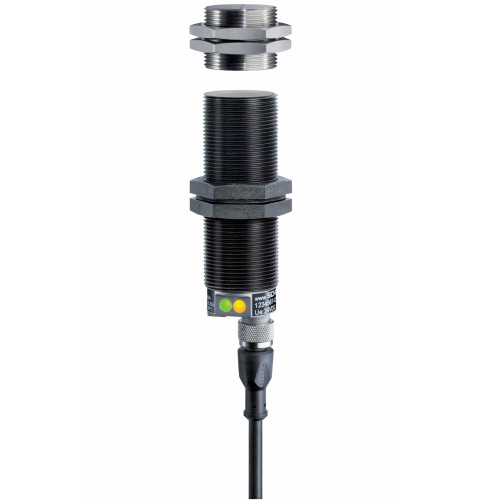

CSS 11-300-D-M-ST

Код: 101213904
В наличии
Рекомендация (привод)
CST 30S-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Макс. Последовательно можно подключить 31 датчик.
  • Разъем M12, 8-полюсный
  • Ø М30
  • Высокая точность повторения точек переключения
  • Макс. длина сенсорной цепи 200 м
  • 2 выхода безопасности PNP с защитой от короткого замыкания
  • Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
  • Датчик безопасности также можно установить за крышками V4A.
Характеристики
Аксессуар
Рекомендация (привод)
CST 30S-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661405650
Артикул (номер заказа)
101213904
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
CSS 11-300-D-M-ST
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
3.60 x 10⁻⁹ /h
Категория
4
Стандарты
EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
front side
Срабатывающие панели
Actuation from top

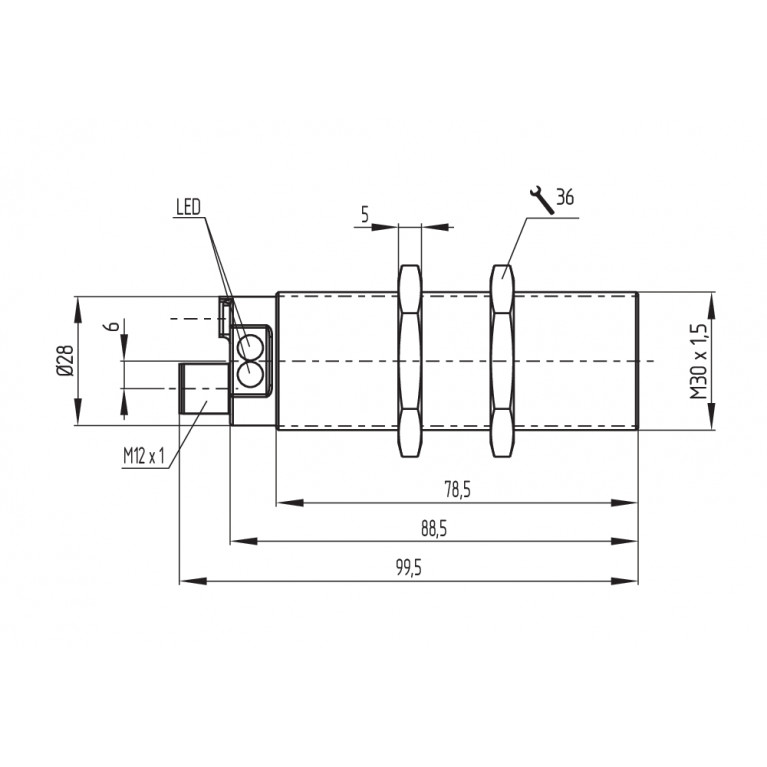

Механические данные – Размеры
ISO-резьба датчика
M30
Длина датчика
99.5 mm

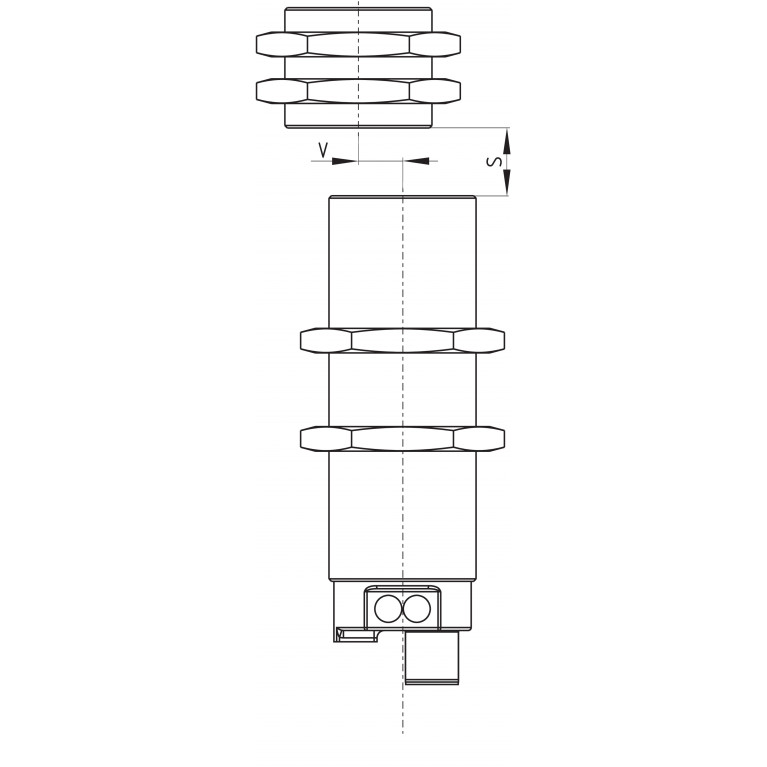

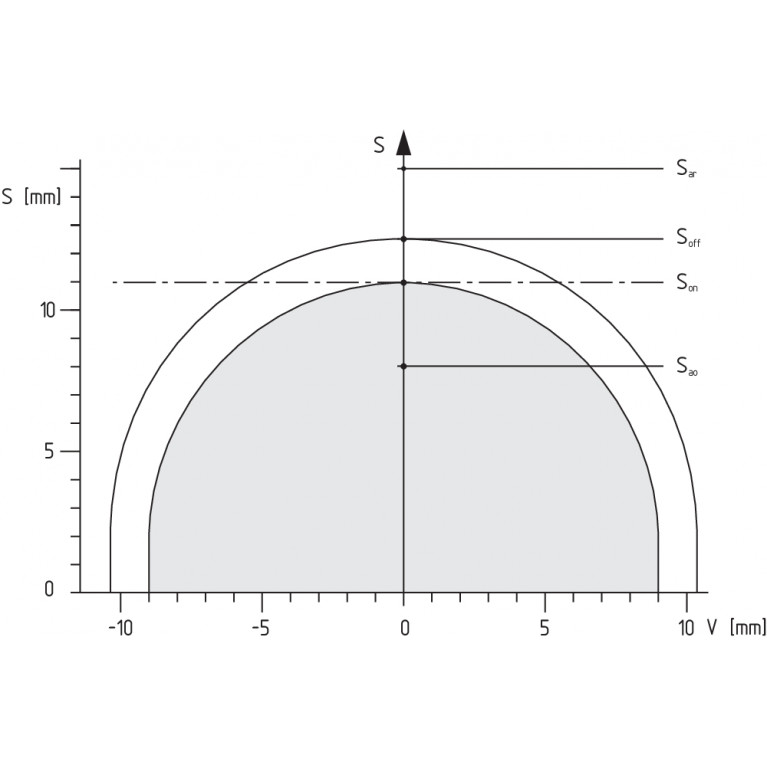

Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
8 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
15 mm
Гистерезис (дистанция переключения), максимум
2 mm
Расстояние переключения, типичное
11 mm
Точность повторения R
1 mm
Механические данные – техника подключения
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current

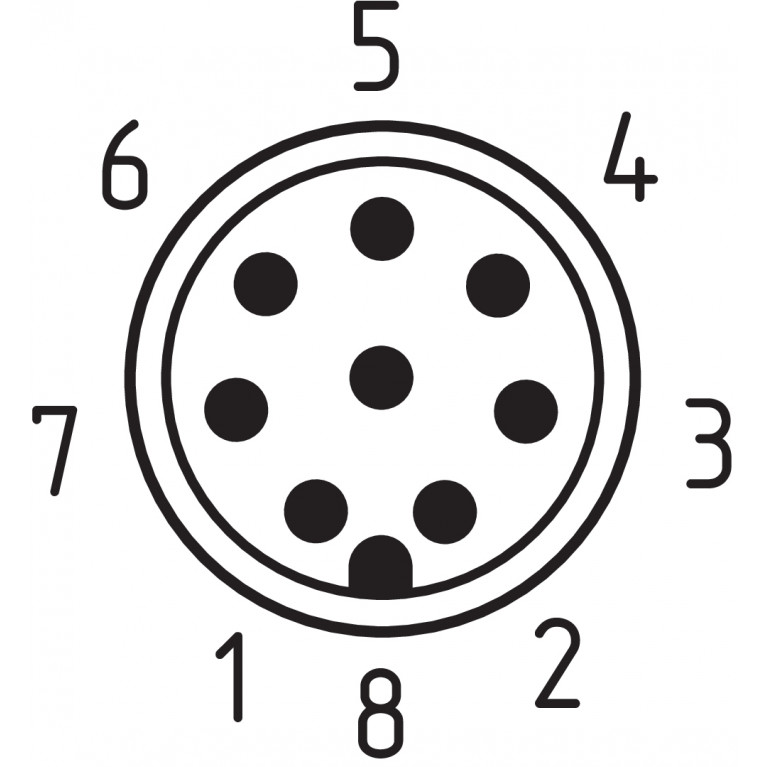

Назначение выводов
ПИН-код 1
1A1 Ue: (1)
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN without function
Общие данные
Активная область
Plastic
Вес брутто
135 g
Время реакции, максимальное
60 ms
Материал корпуса
Plastic
Принцип работы
inductive
Продолжительность риска, максимальная
60 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3
Тип корпуса
Cylinder, thread
Топология датчика
Sensor for series wiring
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество последовательных подключений датчиков
31
Количество светодиодов
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Комплект поставки монтажного материала
2x Mounting accessories Nuts M30
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: The switch-off pauses of 250 µs – 1500 µs must be tolerated by the evaluation.The switch-off time of the safety sensor of 250 μs is additionally extended according the cable length and the capacity of the cable used. Typically a switch off time of 500 μs with 100 m of connection cable is reached.
Разрешения - Стандарты
Сертификаты
TÜVcULusUKCA
Условия окружающей среды
Класс защиты
II
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +65 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VAC/DC
Степень загрязнения
3
Электрические данные
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Рабочий ток
600 mA
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, ок.
3 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 61000-6-2
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
5 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
0.5 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
