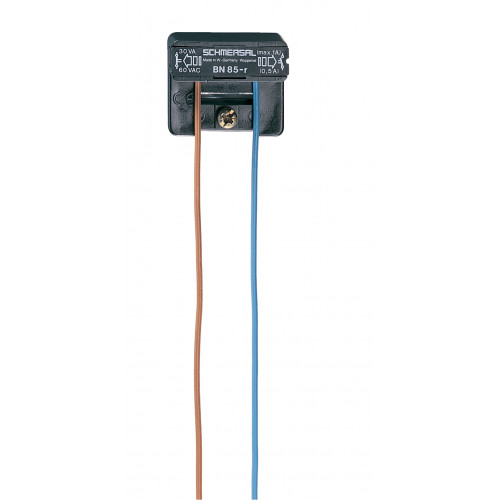

Магнитный датчик BN 85-R-1824-3 1,0M

Код: 101101624

В наличии

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 SBP 12 SBP 6 SBP 8 S2 x BP 15 S

Рекомендация (привод, лифтовое распределительное устройство)

BP 10BP 62 x BP 152 x BP 10BP 15BP 34

Цена: 6 389,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Монтаж с помощью зажимных кронштейнов и кабеля в оболочке.
Активация спереди
Бесконтактный принцип
1 Герконовые контакты
Долгая жизнь
Расстояние срабатывания до 40 мм в зависимости от исполнительного магнита и версии
40 мм х 35 мм х 16,5 мм
Корпус из термопластика
Герконовый контакт для фиксации, сборка на месте

Характеристики

Аксессуар

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 SBP 12 SBP 6 SBP 8 S2 x BP 15 S

Рекомендация (привод, лифтовое распределительное устройство)

BP 10BP 62 x BP 152 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661023533

Артикул (номер заказа)

101101624

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 85-R-1824-3 1,0M

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

1,000,000,000 Operations

Монтаж

Mounting with clamping foot and sheathed cable

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

front side

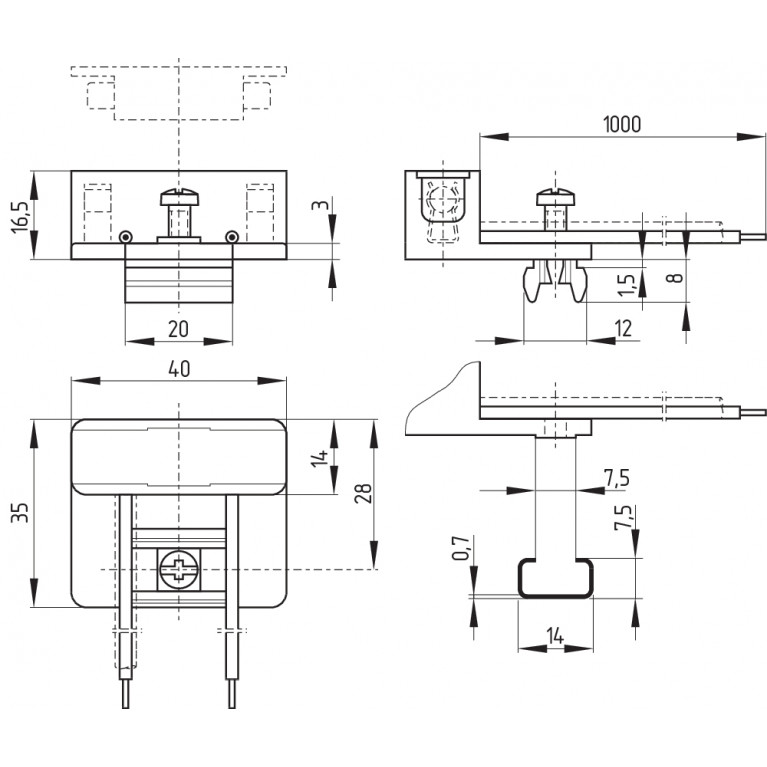

Механические данные – Размеры

Высота датчика

35 mm

Длина датчика

16.5 mm

Ширина датчика

40 mm

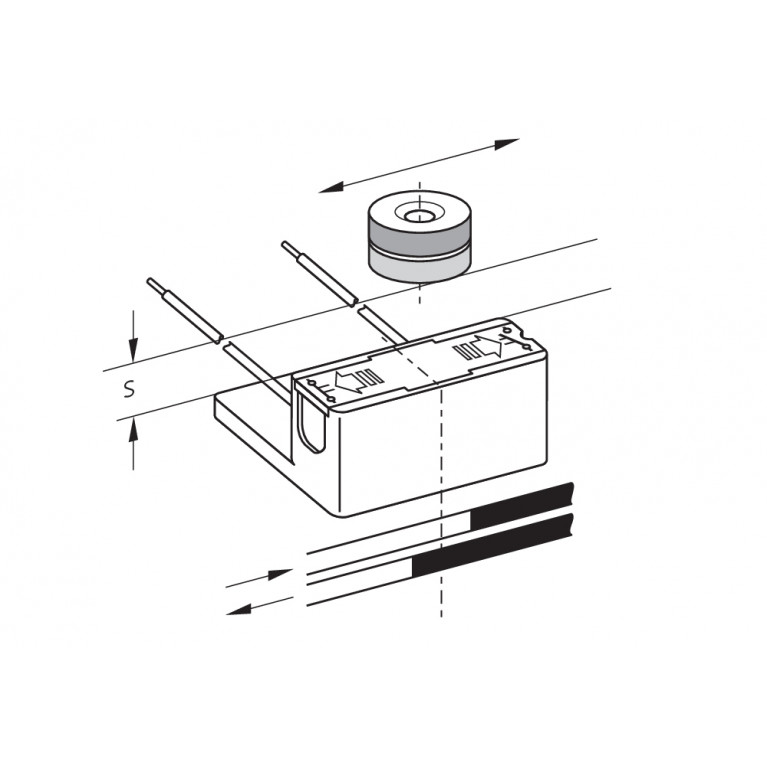

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 40 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

2 mm … 40 mmBP 6S = 2 … 12 mmBP 8S = 2 … 10 mmBP 10S = 5 … 20 mm2 x BP 10S = 6 … 27 mmBP 15S = 5 … 22 mm2 x BP 15S = 7 … 28 mmBP 34S = 10 … 40 mmBP 20S = 3 ... 28 mmBP 31S = 4 ... 30 mmBP 11S = 4 ... 23 mmBP 12S = 5 ... 27 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

LiY

Прекращение действия

Cable

Сечение провода

23 AWG

Общие данные

Вес брутто

43 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Тип корпуса

Block

Общие данные - Особенности

Количество контактов Snap-In

Подходит для лифтов

Yes

фиксация

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.

Условия окружающей среды

Сопротивление шоку

60 g, on sine wave oscillation

Степень защиты

IP40

Температура окружающей среды

+0 ... +75 °C

Электрические данные

Коммутационная способность, максимальная

30 W

Коммутируемое напряжение, максимальное

60 VDC

Коммутируемый ток, максимальный

1 A

Переключающий элемент

bistable contact

Продолжительность отскока, максимум

0.2 ms

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
